Ref: EWTGUWL314
WL 314 Transfert de chaleur convectif avec échangeurs avec géométries différentes (Réf. 060.31400)
Echangeurs complémentaires en options WL314.01/02/03
On appelle transfert de chaleur convectif le transfert de chaleur entre une surface et un fluide.
Les processus de transfert de chaleur convectif sont associés aux mouvements du fluide, cest-à-dire à la convection.
Dans le cas de la convection forcée, le fluide est amené par une pompe ou un ventilateur sur les surfaces de transfert, tandis que dans le cas de la convection libre, lécoulement ne se produit que sous leffet du différentiel de densité du fluide chauffé.

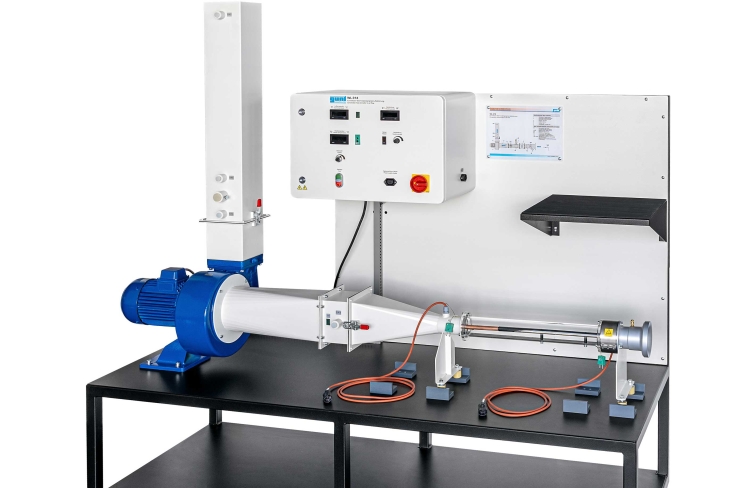

Le WL 314 et ses accessoires permettent détudier le transfert de chaleur convectif avec différentes géométries de la surface de transfert.
Des modèles typiques tels que le faisceau tubulaire, le tube chauffé de lextérieur et le cylindre chauffé de lintérieur sont observés.
Il est en plus possible de montrer leffet de cheminée à lintérieur dun puits de ventilation lors de la convection libre.

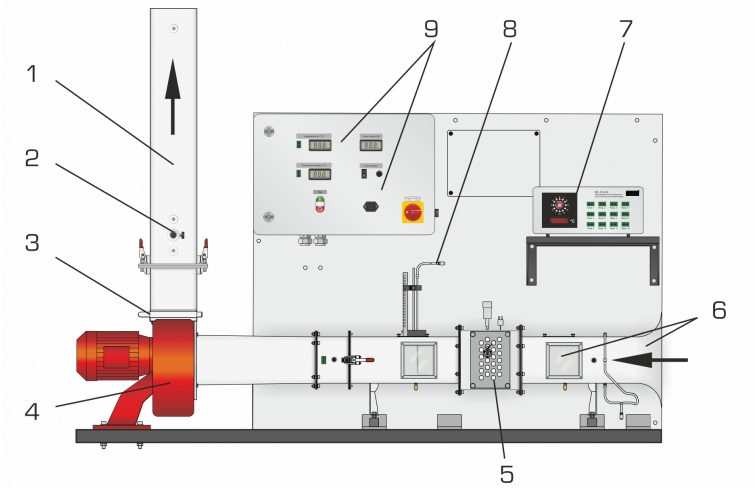

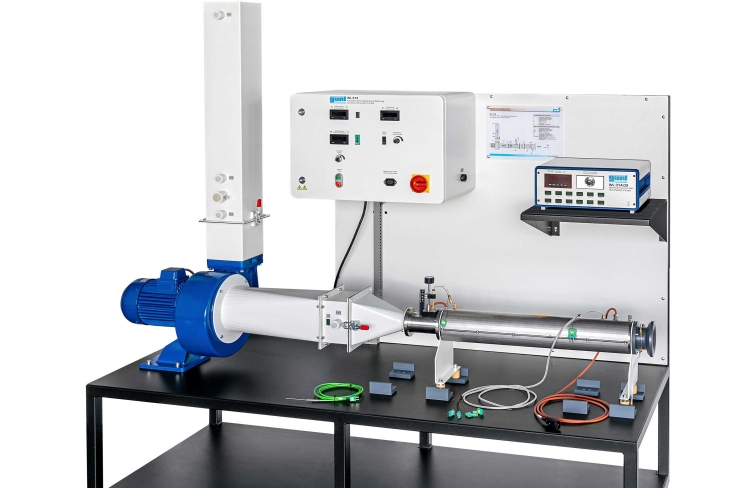

La section de mesure est un conduit dair avec ventilateur, dans lequel le modèle déchangeur de chaleur peut être fixé facilement et rapidement à laide dattaches rapides.
Lair passe devant le modèle, se chauffe et sort par un puits de ventilation.
Dans le conduit dair, un élément dentrée favorable à lécoulement assure un écoulement homogène pour la réalisation des essais.
Le débit volumétrique est ajusté par une vanne papillon située à la sortie du ventilateur.
Pour permettre dobserver les essais, le conduit dair est muni de deux fenêtres.

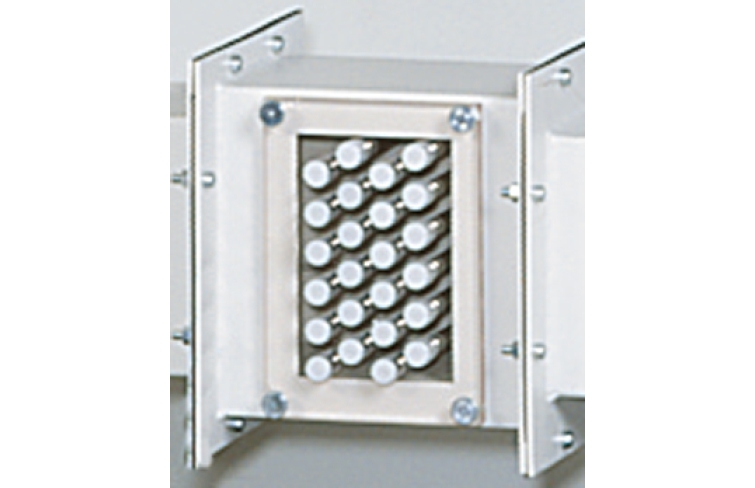

Le modèle compris dans la liste de livraison déchangeur de chaleur à faisceau tubulaire comprend deux faisceaux tubulaires échangeables de géométries différentes.
Un thermoplongeur, qui peut être placé nimporte où dans le faisceau tubulaire, simule un tube chauffé.
Le transfert de chaleur convectif peut ainsi être déterminé en fonction de la position du tube.

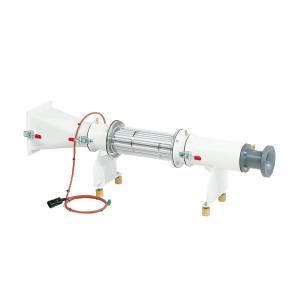

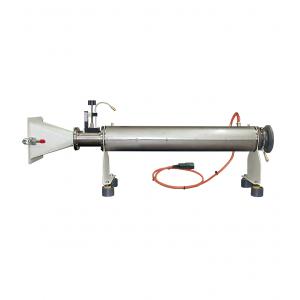

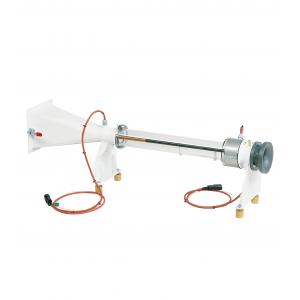

Dautres modèles pour létude du transfert de chaleur sur les tubes dans différents écoulements sont disponibles en tant quaccessoires.

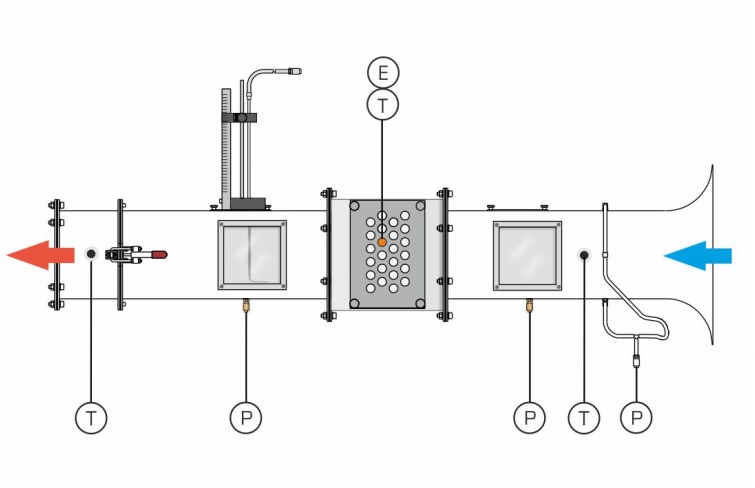

Un tube de Pitot et un appareil de mesure portatif pour la mesure de pression permettent de déterminer la distribution de la vitesse devant et derrière les modèles.
La puissance de chauffe et le débit volumétrique peuvent être ajustés.
La puissance de chauffe et les températures de lair et du dispositif de chauffage sont affichées numériquement.
Les processus de transfert de chaleur convectif sont associés aux mouvements du fluide, cest-à-dire à la convection.
Dans le cas de la convection forcée, le fluide est amené par une pompe ou un ventilateur sur les surfaces de transfert, tandis que dans le cas de la convection libre, lécoulement ne se produit que sous leffet du différentiel de densité du fluide chauffé.
Le WL 314 et ses accessoires permettent détudier le transfert de chaleur convectif avec différentes géométries de la surface de transfert.
Des modèles typiques tels que le faisceau tubulaire, le tube chauffé de lextérieur et le cylindre chauffé de lintérieur sont observés.
Il est en plus possible de montrer leffet de cheminée à lintérieur dun puits de ventilation lors de la convection libre.
La section de mesure est un conduit dair avec ventilateur, dans lequel le modèle déchangeur de chaleur peut être fixé facilement et rapidement à laide dattaches rapides.
Lair passe devant le modèle, se chauffe et sort par un puits de ventilation.
Dans le conduit dair, un élément dentrée favorable à lécoulement assure un écoulement homogène pour la réalisation des essais.
Le débit volumétrique est ajusté par une vanne papillon située à la sortie du ventilateur.
Pour permettre dobserver les essais, le conduit dair est muni de deux fenêtres.
Le modèle compris dans la liste de livraison déchangeur de chaleur à faisceau tubulaire comprend deux faisceaux tubulaires échangeables de géométries différentes.
Un thermoplongeur, qui peut être placé nimporte où dans le faisceau tubulaire, simule un tube chauffé.
Le transfert de chaleur convectif peut ainsi être déterminé en fonction de la position du tube.
Dautres modèles pour létude du transfert de chaleur sur les tubes dans différents écoulements sont disponibles en tant quaccessoires.
Un tube de Pitot et un appareil de mesure portatif pour la mesure de pression permettent de déterminer la distribution de la vitesse devant et derrière les modèles.
La puissance de chauffe et le débit volumétrique peuvent être ajustés.
La puissance de chauffe et les températures de lair et du dispositif de chauffage sont affichées numériquement.
Contenu didactique / Essais
- relations entre le nombre de Nusselt, le nombre de Reynolds et le flux thermique

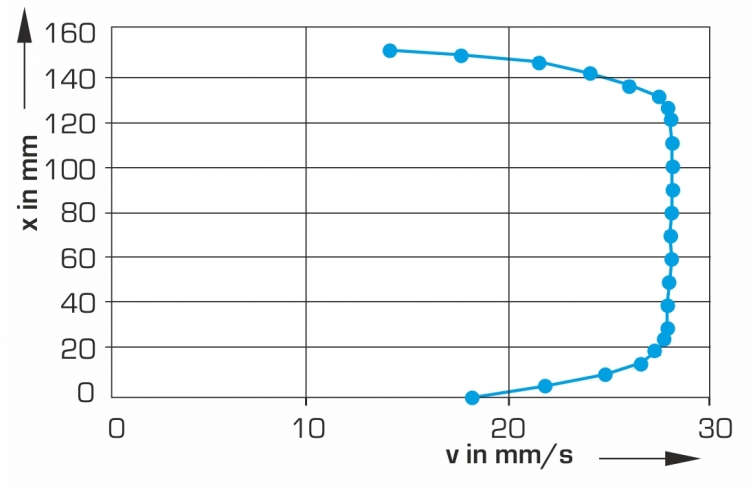

- mesure de la distribution de pression dans le conduit dair et développement du profil de vitesse
- mesure du transfert de chaleur convectif sur le faisceau tubulaire en fonction de la position
- perte de pression dans le faisceau tubulaire
- mesure du transfert de chaleur convectif en cas de convection libre dans le puits de ventilation (effet de cheminée)
Les grandes lignes
- transfert de chaleur convectif sur des échangeurs ayant des géométries différentes
- autres modèles déchangeurs de chaleur disponibles comme accessoires
Les caractéristiques techniques
Conduit dair
- section transversale découlement: 150x150mm
- longueur: 1540mm
Ventilateur
- puissance: 1,5kW
- débit volumétrique max.: 2160m3/h
Faisceau tubulaire
- 23x tube (Ø 10mm)
- 23x tube (Ø 13mm)
2 thermoplongeurs, longueur: 130mm
- puissance: 220W (Ø 10mm)
- puissance: 250W (Ø 13mm)
- protection contre la surchauffe à 80°C
Plages de mesure
- pression: ±200mmbar
- température: 2x max. 80°C
- puissance: 0…400W
230V, 50Hz, 1 phase
- relations entre le nombre de Nusselt, le nombre de Reynolds et le flux thermique
- mesure de la distribution de pression dans le conduit dair et développement du profil de vitesse
- mesure du transfert de chaleur convectif sur le faisceau tubulaire en fonction de la position
- perte de pression dans le faisceau tubulaire
- mesure du transfert de chaleur convectif en cas de convection libre dans le puits de ventilation (effet de cheminée)
Les grandes lignes
- transfert de chaleur convectif sur des échangeurs ayant des géométries différentes
- autres modèles déchangeurs de chaleur disponibles comme accessoires
Les caractéristiques techniques
Conduit dair
- section transversale découlement: 150x150mm
- longueur: 1540mm
Ventilateur
- puissance: 1,5kW
- débit volumétrique max.: 2160m3/h
Faisceau tubulaire
- 23x tube (Ø 10mm)
- 23x tube (Ø 13mm)
2 thermoplongeurs, longueur: 130mm
- puissance: 220W (Ø 10mm)
- puissance: 250W (Ø 13mm)
- protection contre la surchauffe à 80°C
Plages de mesure
- pression: ±200mmbar
- température: 2x max. 80°C
- puissance: 0…400W
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Poids: 205 Kg Delai de livraison estimé : 16 semaines
