Ref: EWTGUWL314.02
WL 314.02 Transfert de chaleur convectif dans des tubes avec un écoulement mélangé (Réf. 060.31402)
Transfert de chaleur dans un échangeur à faisceau tubulaire à courants croisés, pour WL 314
Laccessoire WL 314.02 permet détendre les possibilités dessai du WL 314 à la thématique: transfert de chaleur convectif avec un écoulement mélangé.
On observe alors le transfert de chaleur convectif de la paroi du tube en direction du fluide.

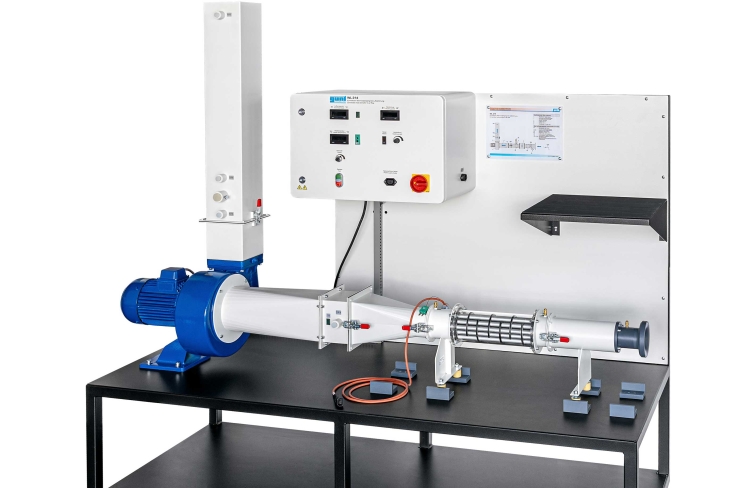

Lélément principal du WL 314.02 est une section de tube transparente équipée dun radiateur annulaire et dun thermoplongeur, pour permettre lobservation de différents aspects du transfert de chaleur convectif.
Un thermoplongeur situé au centre du faisceau tubulaire simule un tube chauffé.
Le faisceau tubulaire associé à la section de tube constitue un échangeur de chaleur à faisceau tubulaire.
Lessai permet dobserver le transfert de chaleur convectif entre le tube et le fluide.
Laccessoire est fixé dans le conduit dair du WL 314 à laide dattaches rapides.
Un ventilateur situé dans le conduit dair aspire lair ambiant, et le transporte à travers la section de tube de laccessoire.
Lair est conduit par convection forcée sur les surfaces de transfert et se chauffe.
La section de tube est conçue de manière à permettre le transport de lair mélangé par des déflecteurs à travers le faisceau tubulaire.
Il est possible dajouter ou retirer des déflecteurs pour varier le nombre de déviations.
La puissance et la température de surface sur lenveloppe du thermoplongeur sont mesurées et affichées sur le banc dessai WL 314.
On observe alors le transfert de chaleur convectif de la paroi du tube en direction du fluide.
Lélément principal du WL 314.02 est une section de tube transparente équipée dun radiateur annulaire et dun thermoplongeur, pour permettre lobservation de différents aspects du transfert de chaleur convectif.
Un thermoplongeur situé au centre du faisceau tubulaire simule un tube chauffé.
Le faisceau tubulaire associé à la section de tube constitue un échangeur de chaleur à faisceau tubulaire.
Lessai permet dobserver le transfert de chaleur convectif entre le tube et le fluide.
Laccessoire est fixé dans le conduit dair du WL 314 à laide dattaches rapides.
Un ventilateur situé dans le conduit dair aspire lair ambiant, et le transporte à travers la section de tube de laccessoire.
Lair est conduit par convection forcée sur les surfaces de transfert et se chauffe.
La section de tube est conçue de manière à permettre le transport de lair mélangé par des déflecteurs à travers le faisceau tubulaire.
Il est possible dajouter ou retirer des déflecteurs pour varier le nombre de déviations.
La puissance et la température de surface sur lenveloppe du thermoplongeur sont mesurées et affichées sur le banc dessai WL 314.
Contenu didactique / Essais
- transfert de chaleur de la paroi du tube en direction du fluide
- relations entre le nombre de Nusselt, le nombre de Reynolds et le flux thermique
- caractéristique des échangeurs de chaleur à faisceau tubulaire
- perte de charge sur lensemble de la section de mesure
- détermination du coefficient de transfert de chaleur
Les grandes lignes
- transfert de chaleur dans un faisceau tubulaire
- modèle déchangeur de chaleur à faisceau tubulaire avec déflecteurs
Les caractéristiques techniques
Section de tuyau
- Ø 100mm
Thermoplongeur
- puissance: 250W
- surface de transfert de chaleur: 0,011m2
Faisceau tubulaire
- 18 tubes
- surface de transfert de chaleur par tube: 0,011m2
230V, 50Hz, 1 phase
- transfert de chaleur de la paroi du tube en direction du fluide
- relations entre le nombre de Nusselt, le nombre de Reynolds et le flux thermique
- caractéristique des échangeurs de chaleur à faisceau tubulaire
- perte de charge sur lensemble de la section de mesure
- détermination du coefficient de transfert de chaleur
Les grandes lignes
- transfert de chaleur dans un faisceau tubulaire
- modèle déchangeur de chaleur à faisceau tubulaire avec déflecteurs
Les caractéristiques techniques
Section de tuyau
- Ø 100mm
Thermoplongeur
- puissance: 250W
- surface de transfert de chaleur: 0,011m2
Faisceau tubulaire
- 18 tubes
- surface de transfert de chaleur par tube: 0,011m2
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1050x210x320mm
Poids: env. 15kg
Lxlxh: 1050x210x320mm
Poids: env. 15kg
Poids: 15 Kg Delai de livraison estimé : 16 semaines
