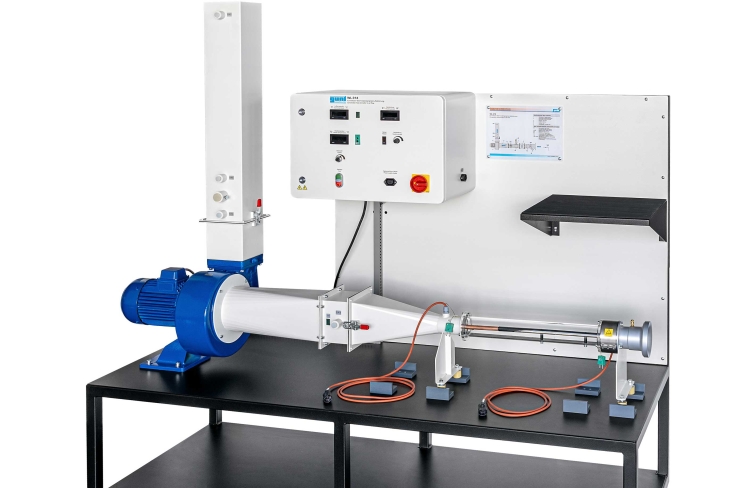

Laccessoire WL 314.01 permet détendre les possibilités dessai du WL 314 à la thématique: transfert de chaleur convectif à lintérieur dun tube et sur un tube, dans le cas dun écoulement parallèle.
On observe alors le transfert de chaleur convectif de la paroi du tube en direction du fluide.

Lélément principal du WL 314.01 est une section de tube transparente équipée dun radiateur annulaire et dun thermoplongeur, pour permettre dobserver différents aspects du transfert de chaleur convectif.
Les éléments chauffants associés à la section de tube constituent un échangeur de chaleur coaxial.
Le radiateur annulaire permet détudier le transfert de chaleur convectif de la paroi extérieure en direction de lintérieur du tube. Un thermoplongeur parallèle à laxe du tube permet lobservation du transfert de chaleur convectif dun tube intérieur chauffé en direction du tube extérieur.
Les éléments chauffants sont disposés parallèlement à lécoulement dans le tube.

Laccessoire est fixé dans le conduit dair du WL 314 à laide dattaches rapides.
Un ventilateur situé dans le conduit dair aspire lair ambiant, et le transporte à travers la section de tube de laccessoire.
Lair est conduit par convection forcée sur les surfaces de transfert et se chauffe.

La puissance et la température de surface des deux dispositifs de chauffage électriques sont mesurées et affichées sur le banc dessai du WL 314.

Poids: 10 Kg
Delai de livraison estimé : 16 semaines
