Ref: EWTGUIA130
IA 130 Module API, E/S sur douille 4mm, simulateur par interrupteurs et voyants (Réf. 058.13000)
pour parties opératives IA 210 ou RT 800
Le module IA 130 permet la réalisation de travaux pratiques fondamentaux avec un API (automate programmable industriel). Un API est sur le principe un ordinateur adapté aux exigences de lindustrie.
Ses possibilités dentrée et de sortie ne sont pas conçues pour lêtre humain, mais pour la commande de machines. Linteraction entre la machine et lopérateur se fait uniquement par le biais de fins de course, de boutons-poussoirs ou de cellules photoélectriques.

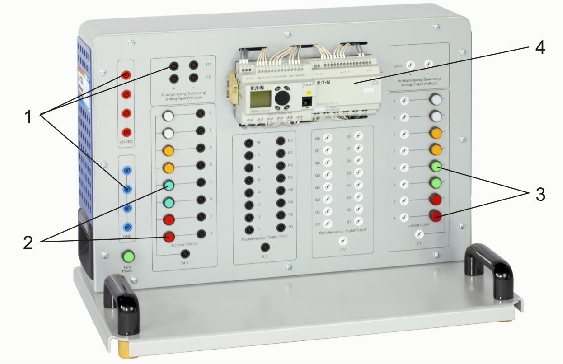

La plaque frontale du module compact est agencée tel un champ de prises de laboratoire par lintermédiaire duquel les entrées et les sorties de lAPI sont reliées par des câbles de laboratoire à des commutateurs et des afficheurs.
Il est nécessaire, en vue de lécriture des programmes, de raccorder un PC via une interface LAN.

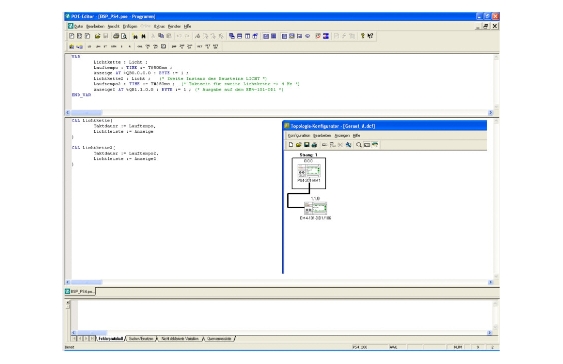

Le logiciel de programmation de lAPI est conforme à la norme internationale IEC 61131-3 et permet la programmation dans les langages suivants: schéma à contacts (LD/Ladder Diagram), texte structuré (ST/Structured Text) et blocs fonctionnels (FBD/Function Block Diagram).
Le langage à contacts (schéma à contacts) repose sur une représentation graphique avec contacts, bobines et blocs fonctionnels conformément aux schémas électriques.
Le langage FBD est basé sur la représentation graphique de blocs fonctionnels interconnectés en analogie aux schémas logiques.
Le langage texte structuré est similaire au langage PASCAL avec expressions mathématiques, affectations, appels de fonction, itérations, sélection de conditions et extensions spécifiques API.
Un exemple de programme est compris dans le matériel livré.

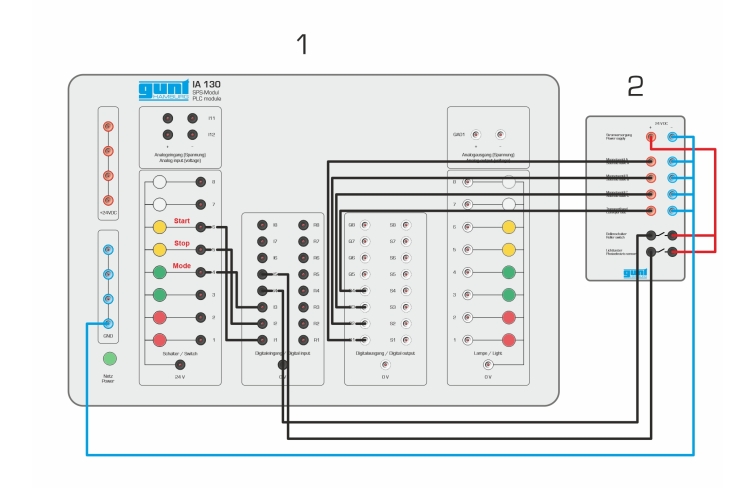

Le module IA 130 peut être utilisé comme élément de commande en combinaison avec des applications électrotechniques, pneumatiques ou hydrauliques, comme par ex. avec le dispositif de manipulation IA 210 ou le processus de mélange RT 800.
Ses possibilités dentrée et de sortie ne sont pas conçues pour lêtre humain, mais pour la commande de machines. Linteraction entre la machine et lopérateur se fait uniquement par le biais de fins de course, de boutons-poussoirs ou de cellules photoélectriques.
La plaque frontale du module compact est agencée tel un champ de prises de laboratoire par lintermédiaire duquel les entrées et les sorties de lAPI sont reliées par des câbles de laboratoire à des commutateurs et des afficheurs.
Il est nécessaire, en vue de lécriture des programmes, de raccorder un PC via une interface LAN.
Le logiciel de programmation de lAPI est conforme à la norme internationale IEC 61131-3 et permet la programmation dans les langages suivants: schéma à contacts (LD/Ladder Diagram), texte structuré (ST/Structured Text) et blocs fonctionnels (FBD/Function Block Diagram).
Le langage à contacts (schéma à contacts) repose sur une représentation graphique avec contacts, bobines et blocs fonctionnels conformément aux schémas électriques.
Le langage FBD est basé sur la représentation graphique de blocs fonctionnels interconnectés en analogie aux schémas logiques.
Le langage texte structuré est similaire au langage PASCAL avec expressions mathématiques, affectations, appels de fonction, itérations, sélection de conditions et extensions spécifiques API.
Un exemple de programme est compris dans le matériel livré.
Le module IA 130 peut être utilisé comme élément de commande en combinaison avec des applications électrotechniques, pneumatiques ou hydrauliques, comme par ex. avec le dispositif de manipulation IA 210 ou le processus de mélange RT 800.
Contenu didactique / Essais
- connaissance dun API
- principes de base nécessaires tels que
- algèbre booléenne
- établissement de listes dinstructions
- schémas de fonctions logiques et schémas synoptiques
- exercices de:
- programmation
- circuits ET ou OU
- relais logique
- entrée et sortie
- réalisation de séquences de programmes à laide de connexions en intégrant
- horloges programmables, compteurs
- circuits en cascade
- relais de contrôle de niveau supérieur etc.
- recherche de pannes
Les grandes lignes
- module API autonome pour la réalisation de travaux pratiques fondamentaux
- utilisation possible dans le cas dapplications complexes
- logiciel de programmation suivant IEC 61131-3
Caractéristiques techniques
API Siemens S7-1200
- connexions
- 16 entrées numériques
- 16 sorties numériques
- 2 entrées analogiques
- 1 sortie analogique
- type de mémoire: mémoire flash 2 Mbyte, mémoire vive 75 kbyte
- tension assignée: 24VCC

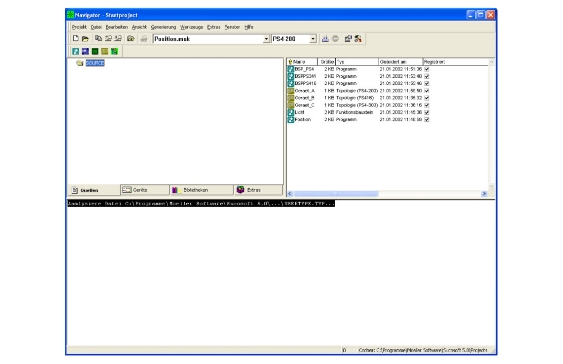

Logiciel
- interfaces graphiques utilisateurs
- langages de programmation selon IEC/EN 61131-3:
- schéma à contacts (LD)
- blocs fonctionnels (FBD)
- texte structuré (ST)
- plusieurs langues de dialogue (allemand, anglais)
- configurateur de topologie graphique
- connaissance dun API
- principes de base nécessaires tels que
- algèbre booléenne
- établissement de listes dinstructions
- schémas de fonctions logiques et schémas synoptiques
- exercices de:
- programmation
- circuits ET ou OU
- relais logique
- entrée et sortie
- réalisation de séquences de programmes à laide de connexions en intégrant
- horloges programmables, compteurs
- circuits en cascade
- relais de contrôle de niveau supérieur etc.
- recherche de pannes
Les grandes lignes
- module API autonome pour la réalisation de travaux pratiques fondamentaux
- utilisation possible dans le cas dapplications complexes
- logiciel de programmation suivant IEC 61131-3
Caractéristiques techniques
API Siemens S7-1200
- connexions
- 16 entrées numériques
- 16 sorties numériques
- 2 entrées analogiques
- 1 sortie analogique
- type de mémoire: mémoire flash 2 Mbyte, mémoire vive 75 kbyte
- tension assignée: 24VCC
Logiciel
- interfaces graphiques utilisateurs
- langages de programmation selon IEC/EN 61131-3:
- schéma à contacts (LD)
- blocs fonctionnels (FBD)
- texte structuré (ST)
- plusieurs langues de dialogue (allemand, anglais)
- configurateur de topologie graphique
Informations logistiques
Dimensions et poids
Lxlxh: 620x350x450mm
Poids: env. 15kg
Nécessaire au fonctionnement
230V, 50/60Hz
Liste de livraison
1 appareil dessai
1 logiciel API + câble LAN
1 jeu de câbles de laboratoire
1 documentation didactique
Lxlxh: 620x350x450mm
Poids: env. 15kg
Nécessaire au fonctionnement
230V, 50/60Hz
Liste de livraison
1 appareil dessai
1 logiciel API + câble LAN
1 jeu de câbles de laboratoire
1 documentation didactique
