Ref: EWTGUHM289
HM 289 Essais sur une turbine Pelton (Réf. 070.28900)
Nécessite le banc HM 290
Les turbines Pelton font partie des turbines à action.
Elles sont entraînées par des buses à jet libre.
Leau est fortement accélérée dans les buses.
Cest la pression atmosphérique qui règne à la sortie des buses.
Lappareil dessai est placé sur lunité dalimentation HM 290.
En association avec lunité dalimentation, il est possible de réaliser des essais de base permettant détudier le comportement en service et de déterminer les grandeurs caractéristiques principales des turbines Pelton.

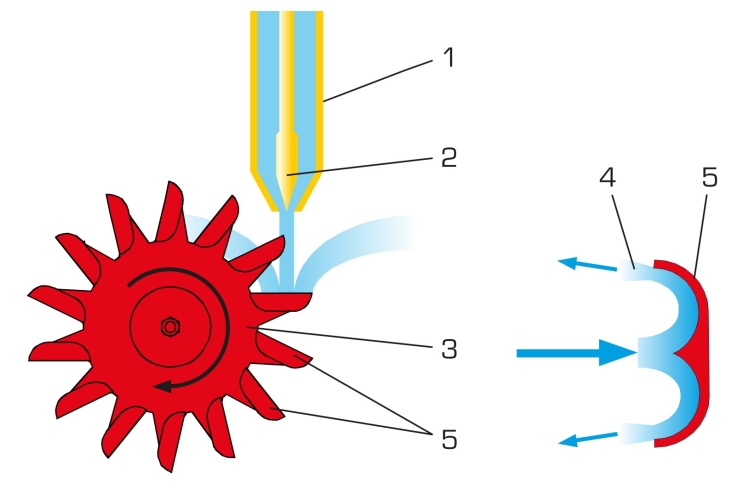

Le jet deau est accéléré dans une buse et atteint tangentiellement la roue Pelton.
Le jet deau est dévié à pratiquement 180° dans les aubes situées à la périphérie de la roue Pelton.
Limpulsion du jet deau est transmise à la roue Pelton.

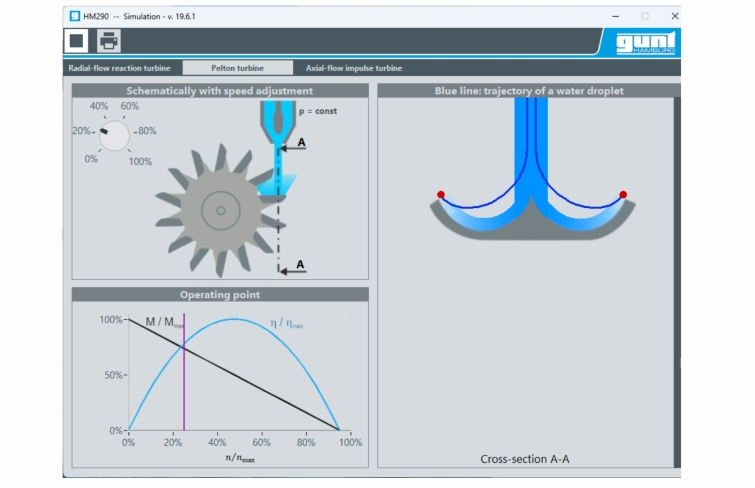

Une simulation logicielle simplifiée montre la trajectoire dune particule de fluide à travers la turbine.

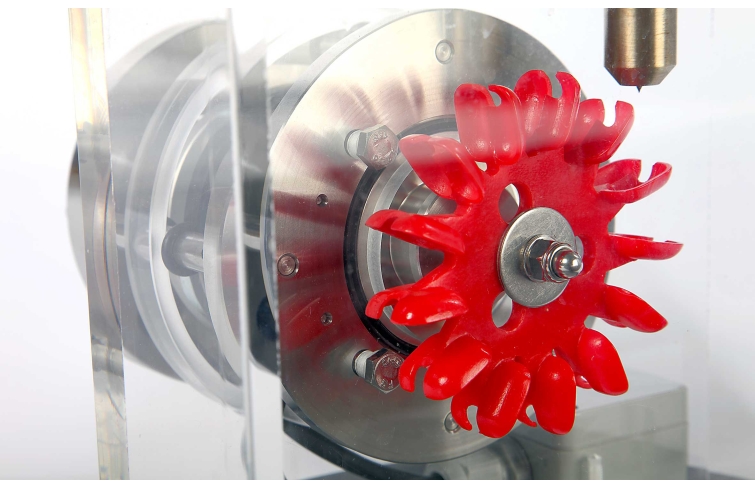

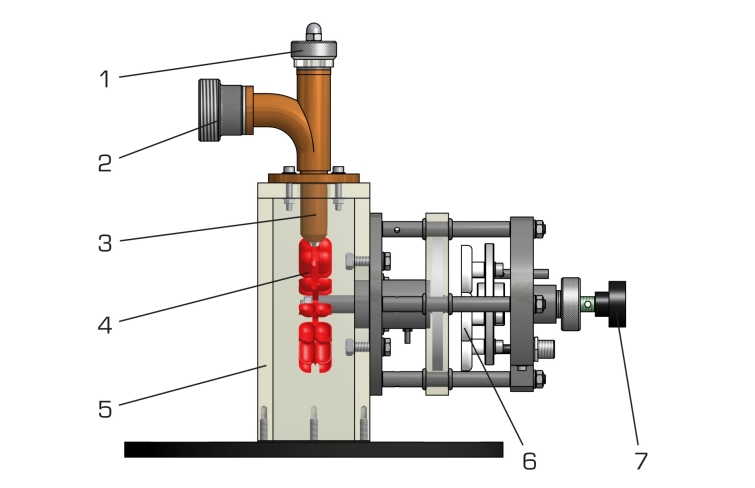

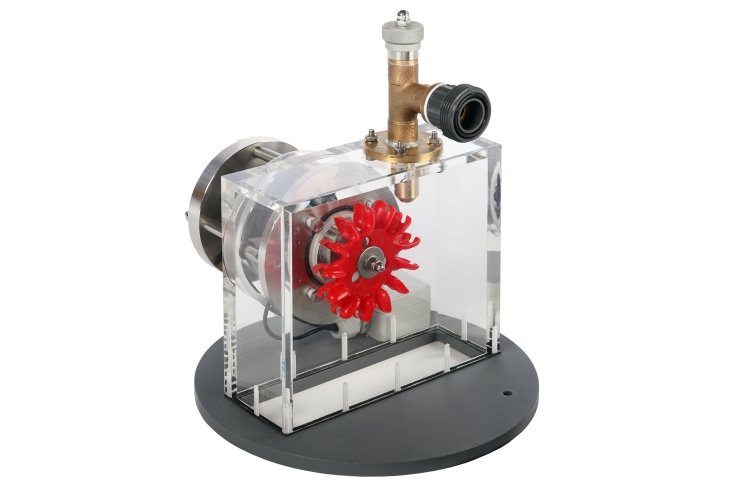

HM 289 est composé dune roue Pelton et dune tuyère à aiguille, intégrées dans un boîtier transparent.
Lajustage de la tuyère à aiguille peut être modifié en service.
Un dispositif de charge se trouve en dehors du boîtier.
Spécialement développé par GUNT, le frein à courants de Foucault finement ajustable et sans usure assure une charge bien définie.
Le couple fourni par la turbine est déterminé par un capteur de charge électronique.
La vitesse de rotation est mesurée par un capteur de vitesse de rotation optique.
Les valeurs de mesure sont transmises à lunité dalimentation HM 290.
Lalimentation en eau et la mesure du débit sont assurées par lunité dalimentation HM 290.
Un régulateur de pression intégré au HM 290 permet denregistrer des caractéristiques de hauteur de chute constante.

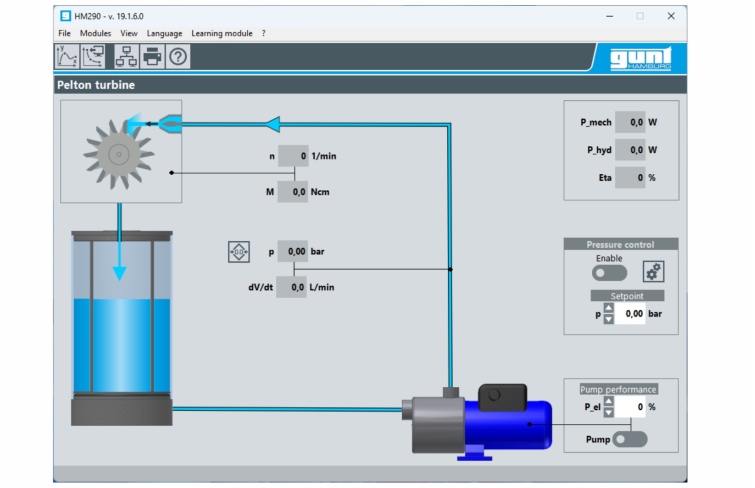

Le logiciel GUNT du HM 290 présente tous les avantages offerts par la réalisation et lévaluation dessais assistées par ordinateur.
Elles sont entraînées par des buses à jet libre.
Leau est fortement accélérée dans les buses.
Cest la pression atmosphérique qui règne à la sortie des buses.
Lappareil dessai est placé sur lunité dalimentation HM 290.
En association avec lunité dalimentation, il est possible de réaliser des essais de base permettant détudier le comportement en service et de déterminer les grandeurs caractéristiques principales des turbines Pelton.
Le jet deau est accéléré dans une buse et atteint tangentiellement la roue Pelton.
Le jet deau est dévié à pratiquement 180° dans les aubes situées à la périphérie de la roue Pelton.
Limpulsion du jet deau est transmise à la roue Pelton.
Une simulation logicielle simplifiée montre la trajectoire dune particule de fluide à travers la turbine.
HM 289 est composé dune roue Pelton et dune tuyère à aiguille, intégrées dans un boîtier transparent.
Lajustage de la tuyère à aiguille peut être modifié en service.
Un dispositif de charge se trouve en dehors du boîtier.
Spécialement développé par GUNT, le frein à courants de Foucault finement ajustable et sans usure assure une charge bien définie.
Le couple fourni par la turbine est déterminé par un capteur de charge électronique.
La vitesse de rotation est mesurée par un capteur de vitesse de rotation optique.
Les valeurs de mesure sont transmises à lunité dalimentation HM 290.
Lalimentation en eau et la mesure du débit sont assurées par lunité dalimentation HM 290.
Un régulateur de pression intégré au HM 290 permet denregistrer des caractéristiques de hauteur de chute constante.
Le logiciel GUNT du HM 290 présente tous les avantages offerts par la réalisation et lévaluation dessais assistées par ordinateur.
Contenu didactique / Essais
- principe de fonctionnement d'une turbine Pelton

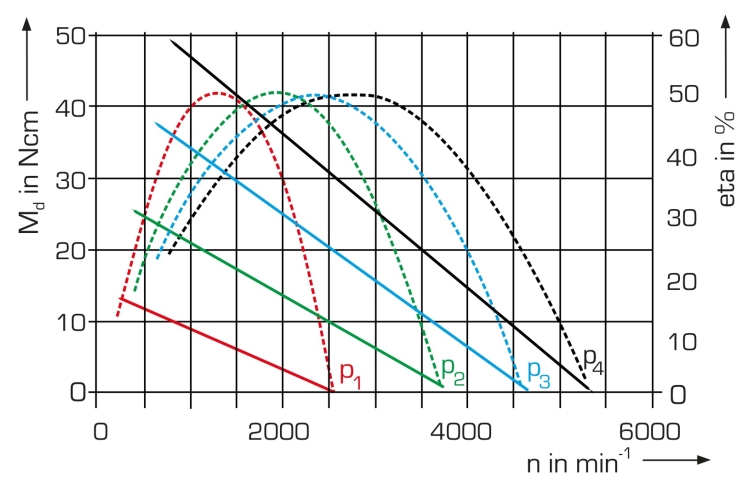

- caractéristique à une hauteur de chute constante
rapport entre le couple et la vitesse de rotation
rendement en fonction de la vitesse de rotation
débit en fonction de la vitesse de rotation
puissance hydraulique et mécanique en fonction de la vitesse de rotation
- évaluation des valeurs de mesure et des caractéristiques en se basant sur la théorie
- comportement en charge partielle avec régulation par l'aiguille en comparaison avec une régulation par étranglement
Les grandes lignes
- Modèle illustratif d'une turbine à jet libre
- Frein à courants de Foucault ajustable, sans usure, pour la charge de la turbine
- Logiciel GUNT pour l'acquisition des données, la visualisation et la commande
- Élément des machines à fluide GUNT-Labline
Les caractéristiques techniques
Turbine
- puissance: env. 70W à 2700min ^-1^
- diamètre de la roue: 70mm
Plages de mesure
- couple: 0...0,5Nm
- vitesse de rotation: 0...9000min ^-1^
- principe de fonctionnement d'une turbine Pelton
- caractéristique à une hauteur de chute constante
rapport entre le couple et la vitesse de rotation
rendement en fonction de la vitesse de rotation
débit en fonction de la vitesse de rotation
puissance hydraulique et mécanique en fonction de la vitesse de rotation
- évaluation des valeurs de mesure et des caractéristiques en se basant sur la théorie
- comportement en charge partielle avec régulation par l'aiguille en comparaison avec une régulation par étranglement
Les grandes lignes
- Modèle illustratif d'une turbine à jet libre
- Frein à courants de Foucault ajustable, sans usure, pour la charge de la turbine
- Logiciel GUNT pour l'acquisition des données, la visualisation et la commande
- Élément des machines à fluide GUNT-Labline
Les caractéristiques techniques
Turbine
- puissance: env. 70W à 2700min ^-1^
- diamètre de la roue: 70mm
Plages de mesure
- couple: 0...0,5Nm
- vitesse de rotation: 0...9000min ^-1^
Informations logistiques
Dimensions et poids
Lxlxh: 350x250x300mm
Poids: env. 5kg
Liste de livraison
1 appareil d'essai
1 documentation didactique
Lxlxh: 350x250x300mm
Poids: env. 5kg
Liste de livraison
1 appareil d'essai
1 documentation didactique
Techniques > Mécanique des fluides > Appareils d'énergie de fluide hydrauliques > Turbines hydrauliques
Techniques > Mécanique des fluides > Machines motrices > Turbines hydrauliques - Pelton
Techniques > Energie Environnement > Hydraulique - Eolien > Énergie hydraulique
Poids: 5 Kg Delai de livraison estimé : 5 semaines
