La turbine axiale travaille comme une turbine à réaction, comme on en trouve dans la construction de turbines au gaz et à vapeur.

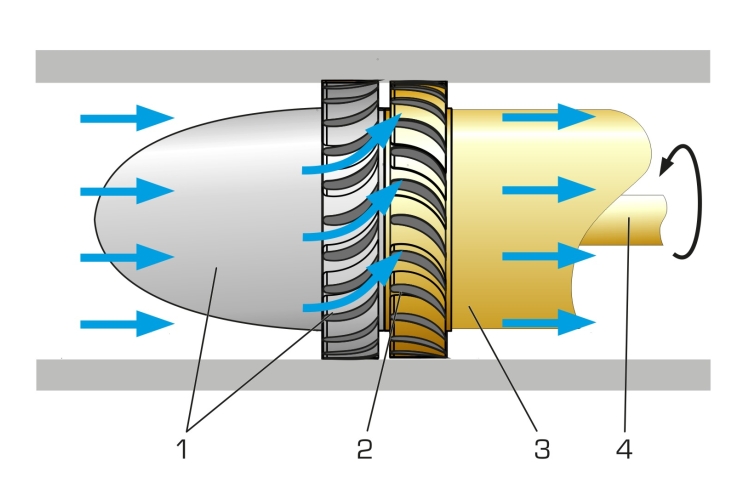

Leau traverse tout dabord un stator où elle est déviée et accélérée.
Leau entre ensuite en contact avec les aubes mobiles, y libère de lénergie cinétique et de lénergie de pression et met le rotor en mouvement.
La pression de leau diminue constamment de lentrée jusquà la sortie.

Lappareil dessai permet de réaliser des essais de base afin de prendre connaissance du comportement en service et des principales grandeurs caractéristiques des turbines axiales.

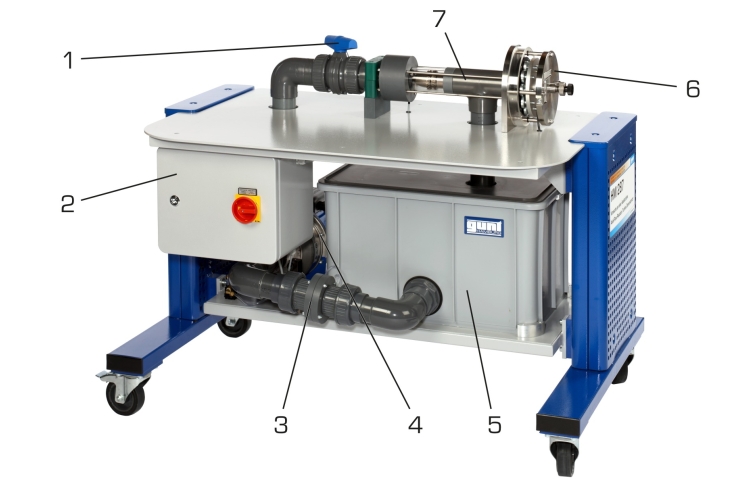

HM 287 dispose dun circuit deau fermé avec une turbine axiale, une pompe centrifuge et un réservoir deau.
Le stator ainsi que le rotor de la turbine sont intégrés dans un boîtier transparent et peuvent être observés pendant le fonctionnement.
Un dispositif de charge se trouve en dehors du boîtier.
Spécialement développé par GUNT, le frein à courants de Foucault finement réglable et sans usure assure une charge bien définie.
Le débit est ajusté par une vanne.
Le banc dessai est équipé dun capteur de mesure de la pression (lentrée de la turbine).
Le couple fourni par la turbine est déterminé par un capteur de charge électronique.
La vitesse de rotation est mesurée par un capteur de vitesse de rotation optique.
Le débit est déterminé au moyen dun orifice de mesure avec mesure de la pression différentielle.
La technique de mesure basée sur un microprocesseur est bien protégée à lintérieur du coffret de commande.

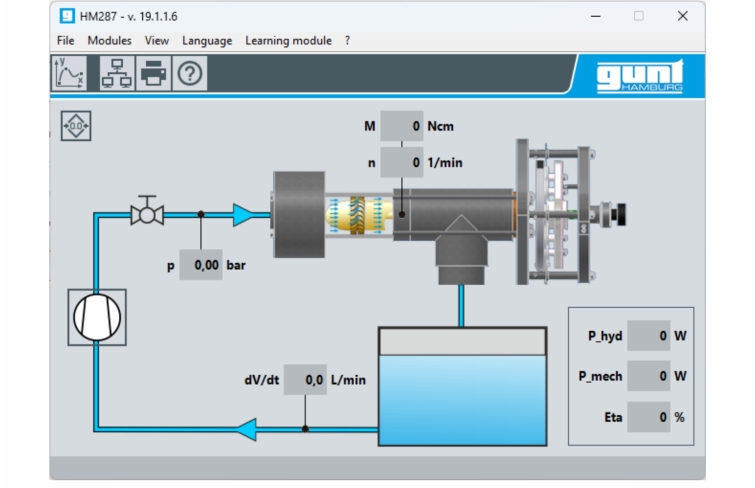

Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Lassociation du logiciel GUNT et du microprocesseur présente tous les avantages offerts par la réalisation avec la commande et lévaluation dessais assistées par ordinateur.
Lobservation des essais est possible sur le réseau local, sur un nombre illimité de postes de travail.
