HL 320.01 Pompe à chaleur pour chauffage ou climatisation avec régulateur (Réf. 065.32001)
Livré avec logiciel et interface, nécessite HL320.07/08 et en option HL320.02/03/04/05
Le système modulaire HL 320 permet la réalisation dessais pour la production, le stockage et lexploitation de la chaleur issue des énergies renouvelables.
HL 320.01 comprend une pompe à chaleur, qui peut être reliée à différents sources et consommateurs de chaleur.
Avec dautres modules HL 320, les variantes possibles dintégration dune pompe à chaleur dans une installation moderne de chauffage peuvent être étudiées de manière systématique.

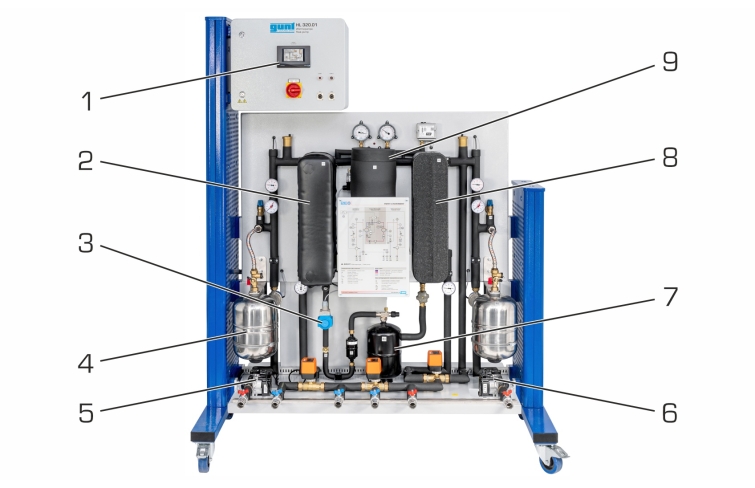

La pompe à chaleur se compose dun compresseur, dun condenseur, dune soupape de détente et dun évaporateur.
Ces composants sont reliés entre eux par un circuit frigorifique.
Lagent réfrigérant, entraîné par le compresseur, circule dans le circuit frigorifique.
Lénergie thermique dune source est absorbée au niveau de lévaporateur.
De lénergie supplémentaire est ajoutée à lagent réfrigérant évaporé dans le compresseur.
Cette énergie peut être rendue sous forme de chaleur à un consommateur dans le condenseur.
Sur le banc dessai HL 320.01, le condenseur peut être rattaché à différents consommateurs dans un circuit de chauffage. Lévaporateur peut être relié à différentes sources de chaleur dans un circuit de source.
Pour chacun de ces raccordements, la tuyauterie correspondante avec accouplement rapide, pompes de circulation et accessoires nécessaires est disponible.

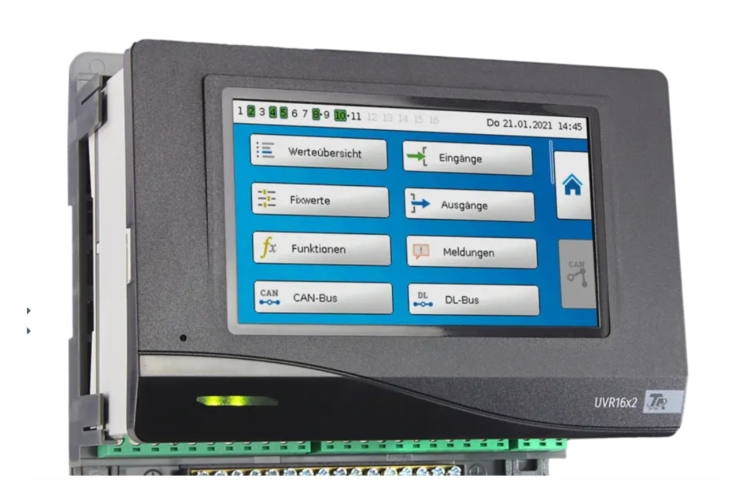

La commande du régulateur de chauffage programmable librement se fait par écran tactile ou par navigateur web avec connexion LAN/WLAN.
Un routeur WLAN intégré permet daccéder aux essais en cours à partir dun nombre quelconque de postes de travail externes.
Il est possible de sélectionner différents niveaux dutilisateur avec différentes fonctions.
Une connexion LAN/WLAN avec le réseau local permet lévaluation des valeurs mesurées enregistrées sur lordinateur. Un logiciel supplémentaire du fabricant du régulateur de chauffage est fourni à cet effet.
HL 320.01 comprend une pompe à chaleur, qui peut être reliée à différents sources et consommateurs de chaleur.
Avec dautres modules HL 320, les variantes possibles dintégration dune pompe à chaleur dans une installation moderne de chauffage peuvent être étudiées de manière systématique.
La pompe à chaleur se compose dun compresseur, dun condenseur, dune soupape de détente et dun évaporateur.
Ces composants sont reliés entre eux par un circuit frigorifique.
Lagent réfrigérant, entraîné par le compresseur, circule dans le circuit frigorifique.
Lénergie thermique dune source est absorbée au niveau de lévaporateur.
De lénergie supplémentaire est ajoutée à lagent réfrigérant évaporé dans le compresseur.
Cette énergie peut être rendue sous forme de chaleur à un consommateur dans le condenseur.
Sur le banc dessai HL 320.01, le condenseur peut être rattaché à différents consommateurs dans un circuit de chauffage. Lévaporateur peut être relié à différentes sources de chaleur dans un circuit de source.
Pour chacun de ces raccordements, la tuyauterie correspondante avec accouplement rapide, pompes de circulation et accessoires nécessaires est disponible.
La commande du régulateur de chauffage programmable librement se fait par écran tactile ou par navigateur web avec connexion LAN/WLAN.
Un routeur WLAN intégré permet daccéder aux essais en cours à partir dun nombre quelconque de postes de travail externes.
Il est possible de sélectionner différents niveaux dutilisateur avec différentes fonctions.
Une connexion LAN/WLAN avec le réseau local permet lévaluation des valeurs mesurées enregistrées sur lordinateur. Un logiciel supplémentaire du fabricant du régulateur de chauffage est fourni à cet effet.
Contenu didactique / Essais
- introduction aux applications des pompes à chaleur pour chauffage domestique et préparation d'eau chaude
- utilisation de la pompe à chaleur pour le refroidissement
- avantages et inconvénients de différentes configurations d'installations (pompe à chaleur à eau glycolée, pompe à chaleur à air)
- réglage et adaptation d'un régulateur de pompe à chaleur
- comportement en service en cas d'offres et de besoins de chaleur variables
- dépendance du coefficient de performance à la température des sources et des dissipateurs
- possibilités d'optimisation du coefficient de performance annuel
Les grandes lignes
- pompe à chaleur pour le fonctionnement avec différentes sources

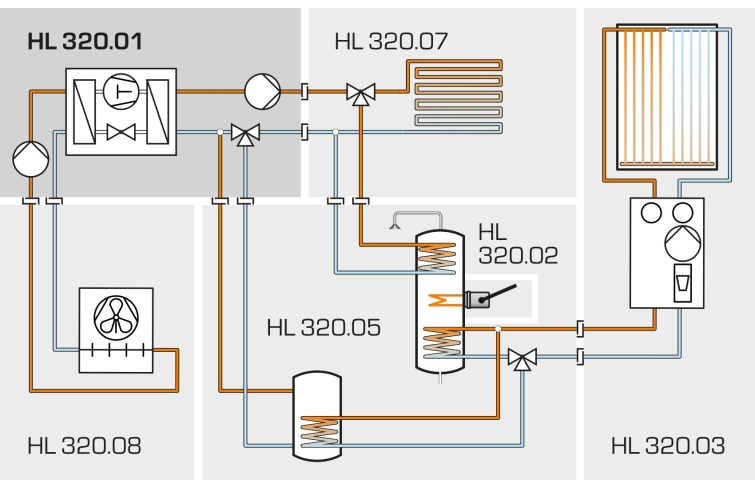

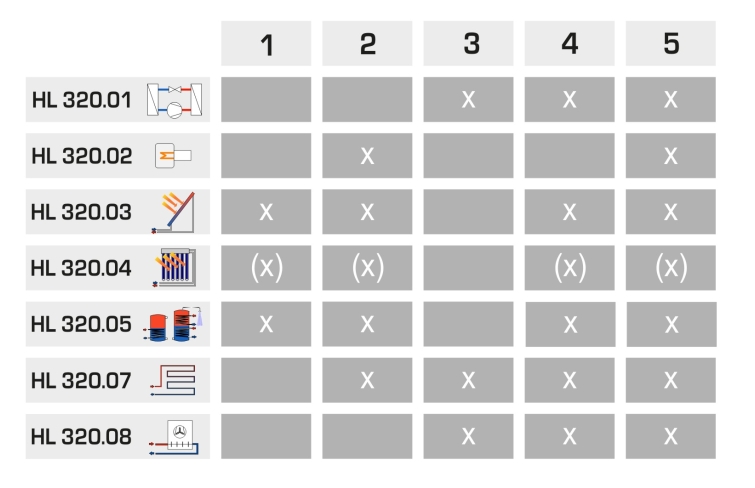

- plusieurs variantes dinstallations sont possibles en combinaison avec les autres modules HL 320
- régulateur de chauffage avec enregistreur de données et routeur LAN intégré pour une utilisation via un navigateur web
- capacité de mise en réseau: accès aux expériences en cours à partir de postes de travail externes
Les caractéristiques techniques
Pompe à chaleur
- puissance thermique: env. 2,3kW à 5/65°C
Pompes des circuits de chauffage et de source
- débit de refoulement max.: 3m3/h
- hauteur de refoulement max.: 4m
Régulateur de chauffage
- entrées/sorties: jusquà 16 chacune
- interfaces: CAN, LAN/WLAN via CMI/routeur
Agent réfrigérant
R410A, GWP: 2088, volume de remplissage: 2,4kg équivalent CO2: 5t
Plages de mesure
- température:
4x -50…180°C
3x 0…120°C
1x -20…60°C
- débit: 2x 20…2500L/h (eau)
- pression:
1x -1…15bar
1x -1…49bar
2x 0…6bar
2x 0…10bar
400V, 50Hz, 3 phases; 400V, 60Hz, 3 phases
- introduction aux applications des pompes à chaleur pour chauffage domestique et préparation d'eau chaude
- utilisation de la pompe à chaleur pour le refroidissement
- avantages et inconvénients de différentes configurations d'installations (pompe à chaleur à eau glycolée, pompe à chaleur à air)
- réglage et adaptation d'un régulateur de pompe à chaleur
- comportement en service en cas d'offres et de besoins de chaleur variables
- dépendance du coefficient de performance à la température des sources et des dissipateurs
- possibilités d'optimisation du coefficient de performance annuel
Les grandes lignes
- pompe à chaleur pour le fonctionnement avec différentes sources
- plusieurs variantes dinstallations sont possibles en combinaison avec les autres modules HL 320
- régulateur de chauffage avec enregistreur de données et routeur LAN intégré pour une utilisation via un navigateur web
- capacité de mise en réseau: accès aux expériences en cours à partir de postes de travail externes
Les caractéristiques techniques
Pompe à chaleur
- puissance thermique: env. 2,3kW à 5/65°C
Pompes des circuits de chauffage et de source
- débit de refoulement max.: 3m3/h
- hauteur de refoulement max.: 4m
Régulateur de chauffage
- entrées/sorties: jusquà 16 chacune
- interfaces: CAN, LAN/WLAN via CMI/routeur
Agent réfrigérant
R410A, GWP: 2088, volume de remplissage: 2,4kg équivalent CO2: 5t
Plages de mesure
- température:
4x -50…180°C
3x 0…120°C
1x -20…60°C
- débit: 2x 20…2500L/h (eau)
- pression:
1x -1…15bar
1x -1…49bar
2x 0…6bar
2x 0…10bar
400V, 50Hz, 3 phases; 400V, 60Hz, 3 phases
Informations logistiques
Dimensions et poids
Lxlxh: 1500x790x1900mm;
Poids: env. 125kg
Nécessaire au fonctionnement
PC avec Windows
Lxlxh: 1500x790x1900mm;
Poids: env. 125kg
Nécessaire au fonctionnement
PC avec Windows
Techniques > Thermique > Energies Renouvelables > Énergie solaire thermique
Techniques > Energie Environnement > Thermique > Géothermie: géothermie de surface
Poids: 125 Kg Delai de livraison estimé : 16 semaines
