Ref: EWTGUCE400
CE 400 Absorption de gaz (Réf. 083.40000)
Séparation d’un mélange dioxyde de carbone-air par absorption à contre-courant
Riched20 10.0.19041\viewkind4\uc1

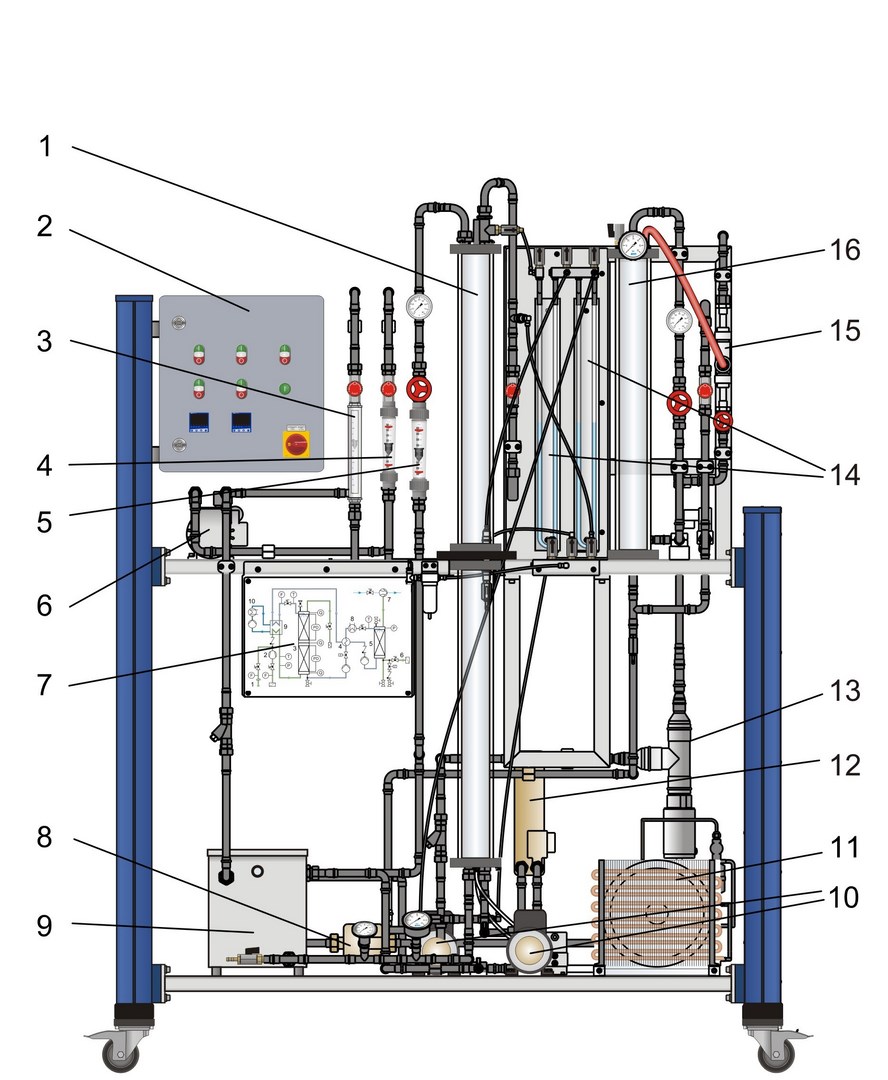

d\fs16\lang1036 L´ absorption sert à la séparation d´ un ou plusieurs composants gazeux d´ un écoulement de gaz à l´ aide d´ un solvant.

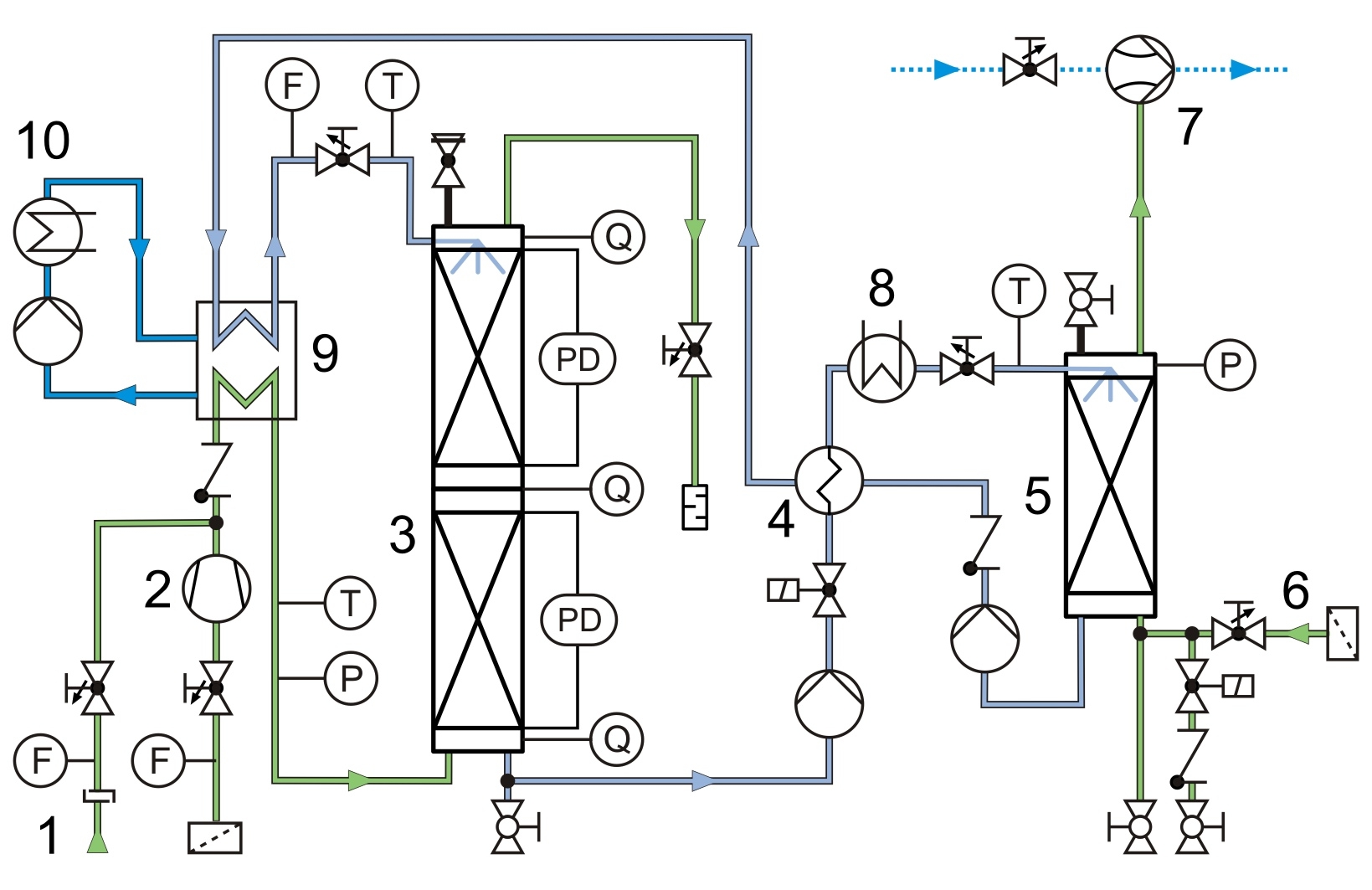

Un mélange gazeux est d´ abord formé à partir du CO2 et de l´ air.
Il est possible d´ ajuster la proportion du mélange avec des vannes.
Les débits des composants du gaz sont indiqués.
Un compresseur refoule le mélange gazeux dans la partie inférieure de la colonne d´ absorption.
Dans la colonne, la séparation d´ une partie du CO2 a lieu à contre-courant.
De l´ eau est utilisée comme solvant.
Le CO2 est absorbé par l´ eau qui ruisselle et l´ eau chargée est guidée au bas de la colonne d´ absorption dans une colonne de désorption.
La solubilité du CO2 dans l´ eau diminue pendant que la pression baisse et la température augmente.
Un dispositif de chauffage chauffe l´ eau.
Une pompe à jet d´ eau crée la dépression dans la colonne de désorption.
Cette opération entraîne le dégagement du CO2 de l´ eau.
Une pompe refoule le solvant ainsi régénéré dans la colonne d´ absorption.
Il est possible de régler la température de l´ eau.
Le débit, la température et la pression sont mesurés en continu.
La colonne en deux parties est équipée de raccords pour déterminer les pertes de pression.
La perte de pression dans chaque partie peut être lue sur deux manomètres à tube en U.
Pour évaluer le rendement de la séparation, le banc d´ essai est équipé de points de prélèvement de gaz et de liquide.
Les prélèvements de gaz peuvent être analysés avec un appareil de mesure portatif fourni.
d\fs16\lang1036 L´ absorption sert à la séparation d´ un ou plusieurs composants gazeux d´ un écoulement de gaz à l´ aide d´ un solvant.
Un mélange gazeux est d´ abord formé à partir du CO2 et de l´ air.
Il est possible d´ ajuster la proportion du mélange avec des vannes.
Les débits des composants du gaz sont indiqués.
Un compresseur refoule le mélange gazeux dans la partie inférieure de la colonne d´ absorption.
Dans la colonne, la séparation d´ une partie du CO2 a lieu à contre-courant.
De l´ eau est utilisée comme solvant.
Le CO2 est absorbé par l´ eau qui ruisselle et l´ eau chargée est guidée au bas de la colonne d´ absorption dans une colonne de désorption.
La solubilité du CO2 dans l´ eau diminue pendant que la pression baisse et la température augmente.
Un dispositif de chauffage chauffe l´ eau.
Une pompe à jet d´ eau crée la dépression dans la colonne de désorption.
Cette opération entraîne le dégagement du CO2 de l´ eau.
Une pompe refoule le solvant ainsi régénéré dans la colonne d´ absorption.
Il est possible de régler la température de l´ eau.
Le débit, la température et la pression sont mesurés en continu.
La colonne en deux parties est équipée de raccords pour déterminer les pertes de pression.
La perte de pression dans chaque partie peut être lue sur deux manomètres à tube en U.
Pour évaluer le rendement de la séparation, le banc d´ essai est équipé de points de prélèvement de gaz et de liquide.
Les prélèvements de gaz peuvent être analysés avec un appareil de mesure portatif fourni.
Contenu didactique / Essais
- étude de l´ absorption lors de la séparation de mélanges gazeux dans une colonne à garnissage
- détermination des pertes de pression dans la colonne
- représentation de l´ absorption dans le diagramme d´équilibre
- étude des grandeurs d´ influence sur l´ effectivité de l´ absorption
Les grandes lignes
- séparation d´ un mélange CO2-air par absorption à contre-courant
- colonne à garnissage en verre DURAN
- fonctionnement en toute sécurité grâce à l´ utilisation de l´ eau comme solvant et de gaz inoffensifs
- régénération du solvant par vide
- analyse du gaz avec appareil de mesure portatif
Les caracté ristiques techniques
Colonne d´ absorption
- hauteur: 2x 750mm, diamètre intérieur: 80mm
Colonne de désorption
- hauteur: 750mm, diamètre intérieur: 80mm
2 pompes (absorption/désorption)
- débit de refoulement max.: 17,5L/min
- hauteur de refoulement max.: 47m
1 pompe (refroidissement)
- débit de refoulement max.: 29L/min
- hauteur de refoulement max.: 1,4m
Compresseur
- surpression max.: 2bar
- débit de refoulement max.: 39L/min
Puissance frigorifique: 1432W à 5/32ºC
Agent réfrigérant: R513A, GWP: 631
- volume de remplissage: 600g
- équivalent CO2: 0,4t
Plages de mesure
débit:
- 0,2...2,4Nm³/h (air)
- 50...600L/h (solvant)
- 0,4...5,4L/min (CO2)
température: 1x 0...80ºC, 2x 0...60ºC
pression: 1x 0...2,5bar, 1x -1...0,6bar
pression différentielle: 2x 0...250mmCA
teneur en CO2: 0...100%vol.
230V, 50Hz, 1 phase
- étude de l´ absorption lors de la séparation de mélanges gazeux dans une colonne à garnissage
- détermination des pertes de pression dans la colonne
- représentation de l´ absorption dans le diagramme d´équilibre
- étude des grandeurs d´ influence sur l´ effectivité de l´ absorption
Les grandes lignes
- séparation d´ un mélange CO2-air par absorption à contre-courant
- colonne à garnissage en verre DURAN
- fonctionnement en toute sécurité grâce à l´ utilisation de l´ eau comme solvant et de gaz inoffensifs
- régénération du solvant par vide
- analyse du gaz avec appareil de mesure portatif
Les caracté ristiques techniques
Colonne d´ absorption
- hauteur: 2x 750mm, diamètre intérieur: 80mm
Colonne de désorption
- hauteur: 750mm, diamètre intérieur: 80mm
2 pompes (absorption/désorption)
- débit de refoulement max.: 17,5L/min
- hauteur de refoulement max.: 47m
1 pompe (refroidissement)
- débit de refoulement max.: 29L/min
- hauteur de refoulement max.: 1,4m
Compresseur
- surpression max.: 2bar
- débit de refoulement max.: 39L/min
Puissance frigorifique: 1432W à 5/32ºC
Agent réfrigérant: R513A, GWP: 631
- volume de remplissage: 600g
- équivalent CO2: 0,4t
Plages de mesure
débit:
- 0,2...2,4Nm³/h (air)
- 50...600L/h (solvant)
- 0,4...5,4L/min (CO2)
température: 1x 0...80ºC, 2x 0...60ºC
pression: 1x 0...2,5bar, 1x -1...0,6bar
pression différentielle: 2x 0...250mmCA
teneur en CO2: 0...100%vol.
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1920x790x2300mm
Poids: env. 290kg
Né cessaire au fonctionnement
CO2-bouteille de gaz avec soupape de réduction de pression; raccord d´ eau, drain
Liste de livraison
1 banc d´ essai
1 appareil de mesure portatif pour l´ analyse des gaz
1 jeu de flexibles
1 documentation didactique
Lxlxh: 1920x790x2300mm
Poids: env. 290kg
Né cessaire au fonctionnement
CO2-bouteille de gaz avec soupape de réduction de pression; raccord d´ eau, drain
Liste de livraison
1 banc d´ essai
1 appareil de mesure portatif pour l´ analyse des gaz
1 jeu de flexibles
1 documentation didactique
Techniques > Génie des Procédés > Génie des Procédés Thermiques > Absorption et adsorption
Techniques > Energie Environnement > Environnement > Air: procédés physiques / chimiques
Poids: 290 Kg Delai de livraison estimé : 16 semaines
