RT 681 régulation à variables multiples - dégazage sous vide (Réf. 080.68100)
Régulation couplée de niveau et pression dans un réservoir sous vide
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le RT 681 permet d´é tudier les situations complexes de la régulation à variables multiples en se fondant sur la pratique.
Le modèle utilisé est une application typique issue du génie des procédés: le gaz dissous dans le liquide doit être séparé.
La pression de vapeur du gaz dissous n´ est pas atteinte dans un réservoir à vide de sorte qu´ il puisse passer dans la phase gazeuse et être séparé (désorption).
Dans le cas du RT 681, on utilise l´ eau comme liquide et l´ air ambiant comme gaz.

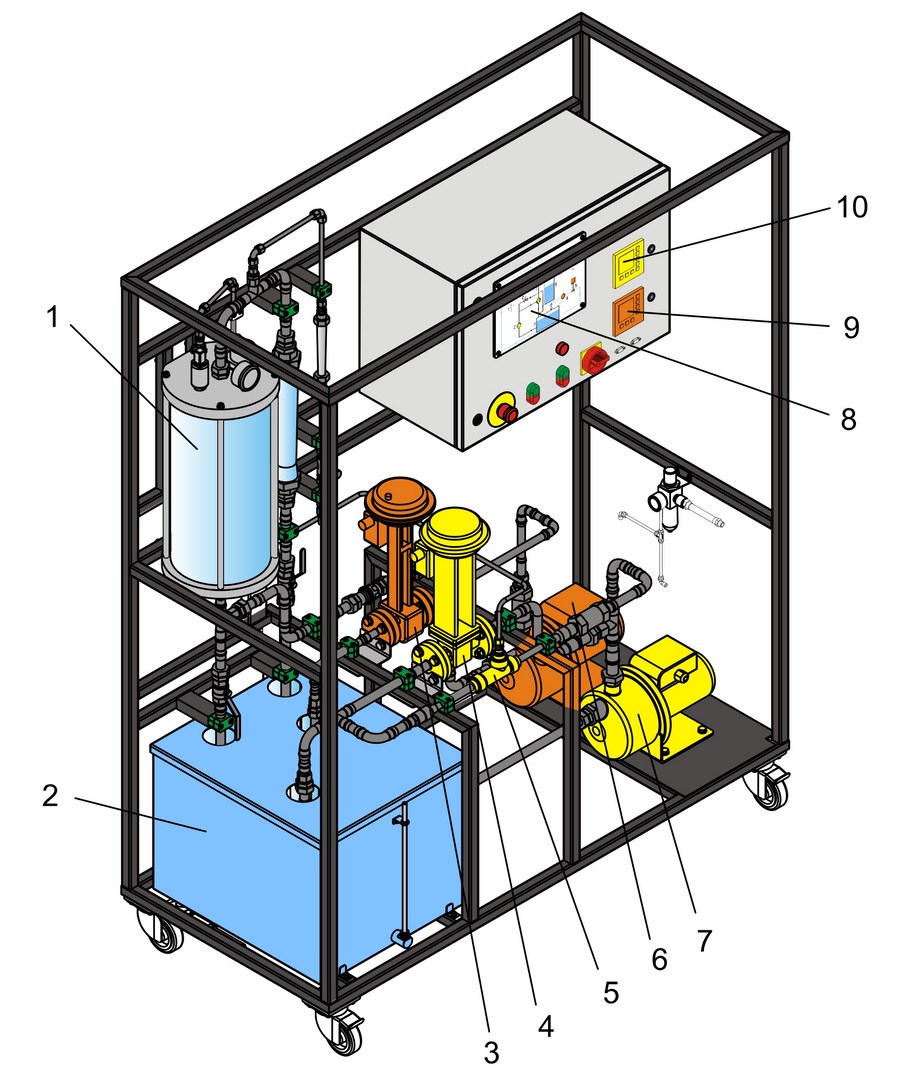

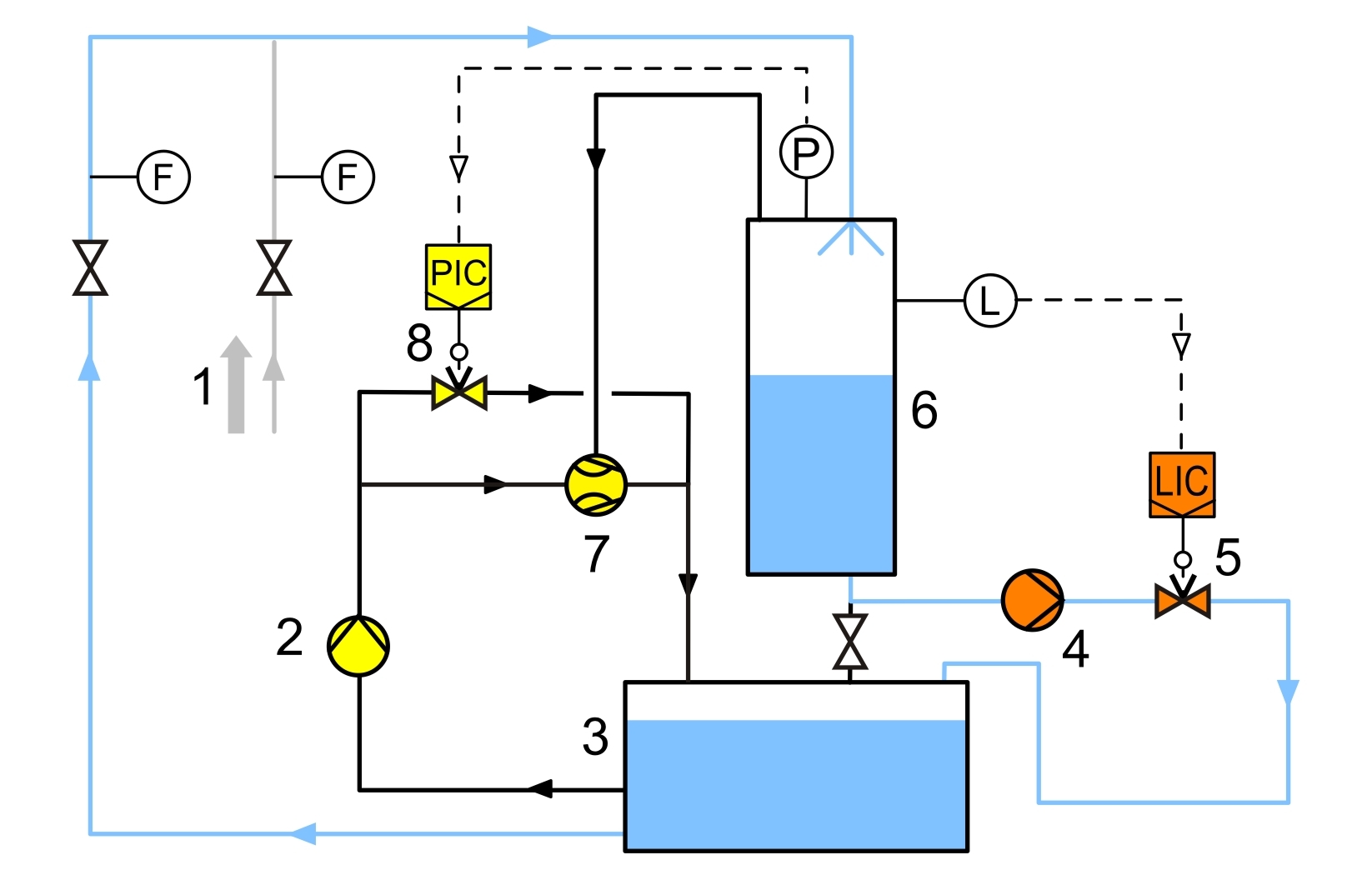

Une pompe à jet d'eau crée la dépression dans le réservoir à vide.
D´ un côté, la dépression permet d´ aspirer l´ eau du réservoir collecteur vers le réservoir à vide.
D´ un autre côté, l´ air ambiant est aspiré et mélangé à l´ eau avant d´ entrer dans le réservoir à vide.
Le rapport de mélange de l´ eau et de l´ air peut être ajusté via le rotamètre et les vannes.
La dépression dans le réservoir à vide permet de dégazer à nouveau l´ eau.
Une pompe refoule l´ eau du réservoir à vide vers le réservoir collecteur.
La vanne de régulation permet d´ influencer le débit et donc le niveau dans le réservoir à vide.
Une autre pompe refoule l´ eau du réservoir collecteur vers le circuit afin d'entraîner la pompe à jet d´ eau.
Une vanne de régulation ajuste le débit dans le circuit.
Dès lors, la dépression est ajustée dans le réservoir à vide.
La dépression et le niveau sont des grandeurs qui dépendent l´ une de l´ autre, ce qui rend cette régulation à variables multiples complexe.
Deux régulateurs industriels sont disponibles en tant que régulateur de niveau et régulateur de débit.
Ils peuvent être configurés et paramétrés à l´ aide du logiciel fourni.
Les régulateurs disposent d´ une interface DP Profibus.

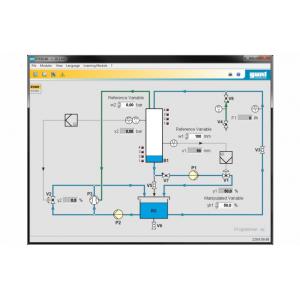

L´ interface permet de contrôler le banc d´ essai via le logiciel disponible en option RT 650.60.

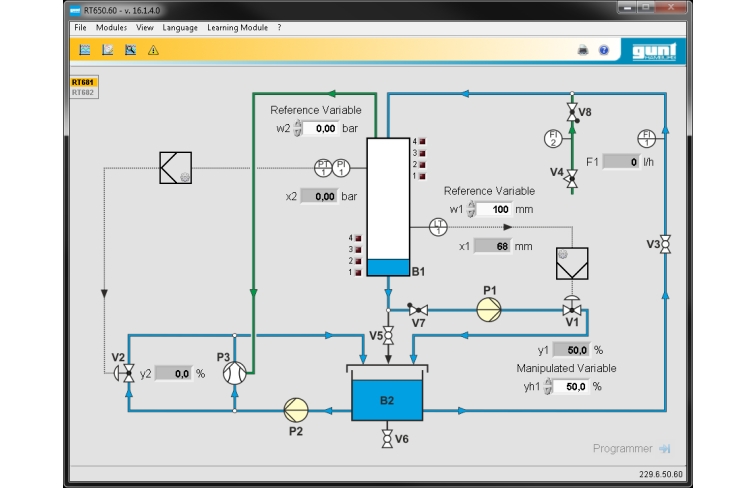

Le logiciel RT 650.60 permet également d´ enregistrer les grandeurs de processus et de paramétrer les régulateurs à partir du PC.
L´ interface DP Profibus permet, en outre, de mettre en réseau plusieurs bancs d´ essai de cette série.
d\fs16\lang1036 Le RT 681 permet d´é tudier les situations complexes de la régulation à variables multiples en se fondant sur la pratique.
Le modèle utilisé est une application typique issue du génie des procédés: le gaz dissous dans le liquide doit être séparé.
La pression de vapeur du gaz dissous n´ est pas atteinte dans un réservoir à vide de sorte qu´ il puisse passer dans la phase gazeuse et être séparé (désorption).
Dans le cas du RT 681, on utilise l´ eau comme liquide et l´ air ambiant comme gaz.
Une pompe à jet d'eau crée la dépression dans le réservoir à vide.
D´ un côté, la dépression permet d´ aspirer l´ eau du réservoir collecteur vers le réservoir à vide.
D´ un autre côté, l´ air ambiant est aspiré et mélangé à l´ eau avant d´ entrer dans le réservoir à vide.
Le rapport de mélange de l´ eau et de l´ air peut être ajusté via le rotamètre et les vannes.
La dépression dans le réservoir à vide permet de dégazer à nouveau l´ eau.
Une pompe refoule l´ eau du réservoir à vide vers le réservoir collecteur.
La vanne de régulation permet d´ influencer le débit et donc le niveau dans le réservoir à vide.
Une autre pompe refoule l´ eau du réservoir collecteur vers le circuit afin d'entraîner la pompe à jet d´ eau.
Une vanne de régulation ajuste le débit dans le circuit.
Dès lors, la dépression est ajustée dans le réservoir à vide.
La dépression et le niveau sont des grandeurs qui dépendent l´ une de l´ autre, ce qui rend cette régulation à variables multiples complexe.
Deux régulateurs industriels sont disponibles en tant que régulateur de niveau et régulateur de débit.
Ils peuvent être configurés et paramétrés à l´ aide du logiciel fourni.
Les régulateurs disposent d´ une interface DP Profibus.
L´ interface permet de contrôler le banc d´ essai via le logiciel disponible en option RT 650.60.
Le logiciel RT 650.60 permet également d´ enregistrer les grandeurs de processus et de paramétrer les régulateurs à partir du PC.
L´ interface DP Profibus permet, en outre, de mettre en réseau plusieurs bancs d´ essai de cette série.
Contenu didactique / Essais
- régulation couplée de niveau et de pression
- régulation de niveau avec différents types de régulateurs
- régulation de pression avec différents types de régulateurs
- enregistrement des réponses à un échelon
Les grandes lignes
- régulation à variables multiples conforme à la pratique: de la régulation de niveau et de pression dans un réservoir à vide
- application issue du génie des procédés pour le dégazage des liquides comme modèle
- 2 régulateurs industriels configurables
- logiciel de conduite de procédés RT 650.60 disponible en option
Les caracté ristiques techniques
Réservoirs
- réservoir à vide: 19L
- réservoir collecteur: 100L
2 pompes centrifuges
- débit de refoulement max.: env. 50L/min
- hauteur de refoulement max.: env. 30m
Pompe à jet d´ eau: vide final: env. 0,3bar
Régulateur de pression et régulateur de niveau paramétrables comme
- régulateur P, PI ou PID
- régulateur tout ou rien
Plages de mesure:
- pression: -1...0,6bar
- niveau: 30...480mm
- débit: 1x 200...2500L/h, 1x 0...360L/h
230V, 50Hz, 1 phase
230V, 60Hz, 1 phase
120V, 60Hz, 1 phase
- régulation couplée de niveau et de pression
- régulation de niveau avec différents types de régulateurs
- régulation de pression avec différents types de régulateurs
- enregistrement des réponses à un échelon
Les grandes lignes
- régulation à variables multiples conforme à la pratique: de la régulation de niveau et de pression dans un réservoir à vide
- application issue du génie des procédés pour le dégazage des liquides comme modèle
- 2 régulateurs industriels configurables
- logiciel de conduite de procédés RT 650.60 disponible en option
Les caracté ristiques techniques
Réservoirs
- réservoir à vide: 19L
- réservoir collecteur: 100L
2 pompes centrifuges
- débit de refoulement max.: env. 50L/min
- hauteur de refoulement max.: env. 30m
Pompe à jet d´ eau: vide final: env. 0,3bar
Régulateur de pression et régulateur de niveau paramétrables comme
- régulateur P, PI ou PID
- régulateur tout ou rien
Plages de mesure:
- pression: -1...0,6bar
- niveau: 30...480mm
- débit: 1x 200...2500L/h, 1x 0...360L/h
230V, 50Hz, 1 phase
230V, 60Hz, 1 phase
120V, 60Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1150x700x1970mm
Poids: env. 115kg
Né cessaire au fonctionnement
Raccord d´ air comprimé pour la vanne de régulation: 3...10bar
Liste de livraison
1 banc d´ essai
1 câble
1 flexible
1 CD avec logiciel de paramétrage et de configuration des régulateurs
1 documentation didactique
Lxlxh: 1150x700x1970mm
Poids: env. 115kg
Né cessaire au fonctionnement
Raccord d´ air comprimé pour la vanne de régulation: 3...10bar
Liste de livraison
1 banc d´ essai
1 câble
1 flexible
1 CD avec logiciel de paramétrage et de configuration des régulateurs
1 documentation didactique
