Ref: EWTGUSE200.10
SE 200.10 MEC Torsion de barres pour SE 200 (Réf. 022.20010)
Mesure de l'angle de torsion et du moment de torsion pour différents éprouvettes
La torsion se produit principalement sur les essieux et les arbres de transmission dans les véhicules et les machines.
Les moments de torsion qui se produisent dans larbre font que les coupes transversales de larbre se déplacent les unes par rapport aux autres autour de laxe longitudinal.
Dans un arbre, la torsion des coupes circulaires a pour effet que les cercles restent ronds.
Les surfaces de section restent planes, il ny a pas de gauchissements.
Les coupes transversales non circulaires présentent généralement des gauchissements.

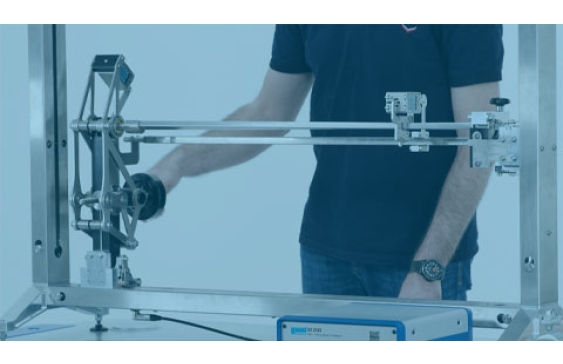

Le SE 200.10 permet, en association avec dautres accessoires de la MEC Line, le montage expérimental intelligent et assisté numériquement pour réaliser des essais de torsion de différentes barres.
Lessai comprend un dispositif de serrage et un dispositif de torsion.
Dans le dispositif de torsion se trouve un dispositif de mesure fixe pour mesurer langle de torsion absolu et le moment de torsion.

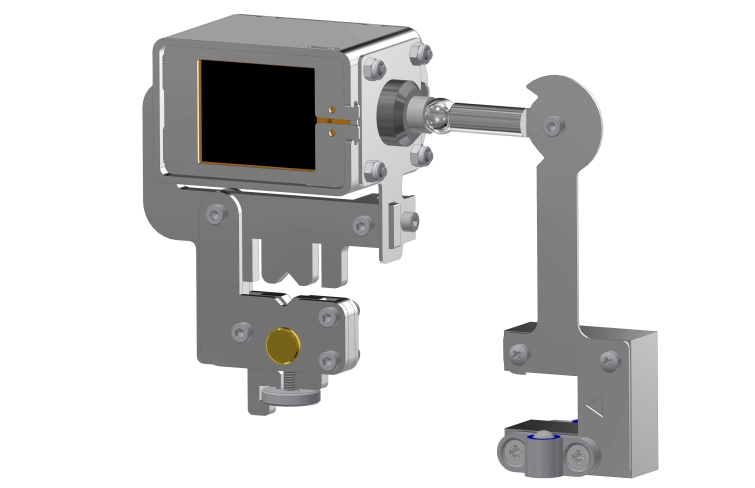

En outre, langle de torsion peut être mesuré au choix sur la barre à laide dun dispositif de mesure mobile.
Les deux dispositifs de mesure sont équipés de modules électroniques pour lacquisition des données et la représentation des valeurs de mesure.

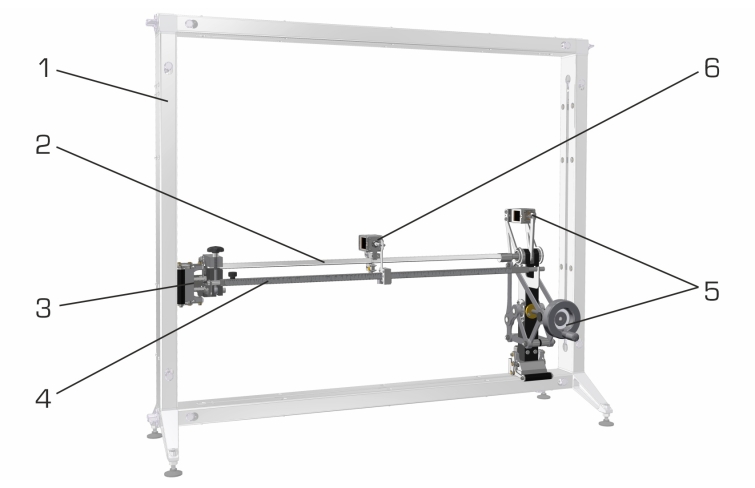

Le dispositif dessai est monté dans le bâti de montage SE 200.
La transmission des données et lalimentation électrique des composants intelligents seffectuent directement et sans fil par le bâti de montage en acier inoxydable.
Le système à clic assure un enclenchement facile des composants.
Les barres sont serrées sans outil.
Le moment de torsion appliqué est généré par le dispositif de torsion.
La torsion résultante peut être lue sur la longueur de la barre.
Les principes de base de la torsion élastique sont présentés sur une barre ronde.

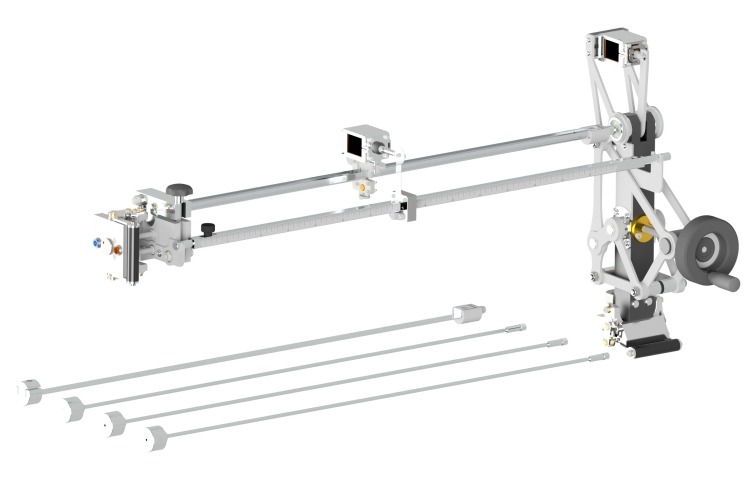

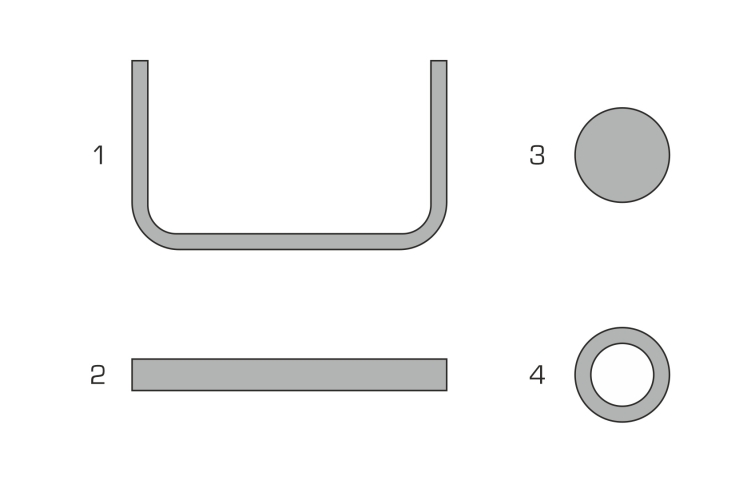

Quatre autres barres sont disponibles pour létude de cas particuliers: 2 tubes, 1 profilé plat et 1 profilé en U.

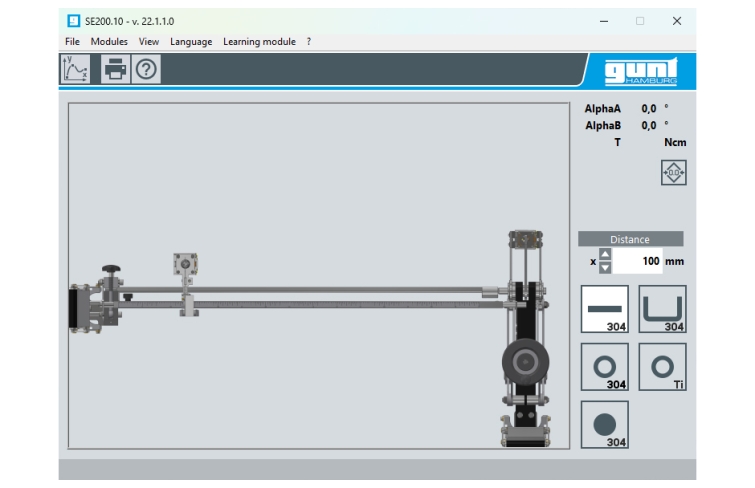

Le logiciel GUNT affiche le moment de torsion et les angles et réagit dynamiquement aux modifications.
Lévaluation des valeurs de mesure se fait en temps réel.
Contenu didactique/essais
- torsion dune barre
- module de cisaillement et moment dinertie géométrique polaire
- angle de torsion en fonction du moment de torsion
- influence de la rigidité en torsion sur la torsion
barre ronde avec section pleine
tubes en acier inoxydable, titane
profilé plat
profilé en U
- calcule de langle de torsion
- comparaison de langle de torsion calculé et de langle de torsion mesuré
- accessoires de la MEC Line combinables de façon modulaire pour les montages et les extensions des essais
GUNT Media Center, développement des compétences numériques
- acquisition dinformations sur des réseaux numériques
- cours dapprentissage en ligne avec connaissances de base, présentation détaillée du déroulement des essais et animations parlantes
- succès dapprentissage assuré grâce aux feuilles de travail numériques
Les moments de torsion qui se produisent dans larbre font que les coupes transversales de larbre se déplacent les unes par rapport aux autres autour de laxe longitudinal.
Dans un arbre, la torsion des coupes circulaires a pour effet que les cercles restent ronds.
Les surfaces de section restent planes, il ny a pas de gauchissements.
Les coupes transversales non circulaires présentent généralement des gauchissements.
Le SE 200.10 permet, en association avec dautres accessoires de la MEC Line, le montage expérimental intelligent et assisté numériquement pour réaliser des essais de torsion de différentes barres.
Lessai comprend un dispositif de serrage et un dispositif de torsion.
Dans le dispositif de torsion se trouve un dispositif de mesure fixe pour mesurer langle de torsion absolu et le moment de torsion.
En outre, langle de torsion peut être mesuré au choix sur la barre à laide dun dispositif de mesure mobile.
Les deux dispositifs de mesure sont équipés de modules électroniques pour lacquisition des données et la représentation des valeurs de mesure.
Le dispositif dessai est monté dans le bâti de montage SE 200.
La transmission des données et lalimentation électrique des composants intelligents seffectuent directement et sans fil par le bâti de montage en acier inoxydable.
Le système à clic assure un enclenchement facile des composants.
Les barres sont serrées sans outil.
Le moment de torsion appliqué est généré par le dispositif de torsion.
La torsion résultante peut être lue sur la longueur de la barre.
Les principes de base de la torsion élastique sont présentés sur une barre ronde.
Quatre autres barres sont disponibles pour létude de cas particuliers: 2 tubes, 1 profilé plat et 1 profilé en U.
Le logiciel GUNT affiche le moment de torsion et les angles et réagit dynamiquement aux modifications.
Lévaluation des valeurs de mesure se fait en temps réel.
Contenu didactique/essais
- torsion dune barre
- module de cisaillement et moment dinertie géométrique polaire
- angle de torsion en fonction du moment de torsion
- influence de la rigidité en torsion sur la torsion
barre ronde avec section pleine
tubes en acier inoxydable, titane
profilé plat
profilé en U
- calcule de langle de torsion
- comparaison de langle de torsion calculé et de langle de torsion mesuré
- accessoires de la MEC Line combinables de façon modulaire pour les montages et les extensions des essais
GUNT Media Center, développement des compétences numériques
- acquisition dinformations sur des réseaux numériques
- cours dapprentissage en ligne avec connaissances de base, présentation détaillée du déroulement des essais et animations parlantes
- succès dapprentissage assuré grâce aux feuilles de travail numériques
Poids: 20 Kg Delai de livraison estimé : 12 semaines
