Un bâti est une poutre inclinée aux angles résistants à la flexion, formant ce que lon appelle un gabarit.
Les bâtis sont utilisés sous différentes formes et peuvent être fabriqués en différents matériaux, par exemple en métal, en bois ou en matériaux composites.

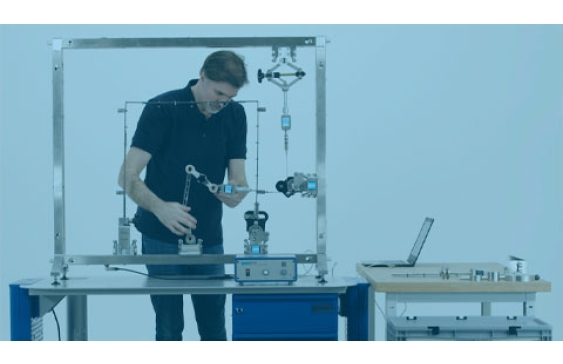

Le SE 200.09 permet, en association avec dautres accessoires de la MEC Line, un montage expérimental intelligent, assisté numériquement, pour létude de bâtis en matériau composite.
La détermination des propriétés des matériaux seffectue sur une poutre en porte-à-faux.

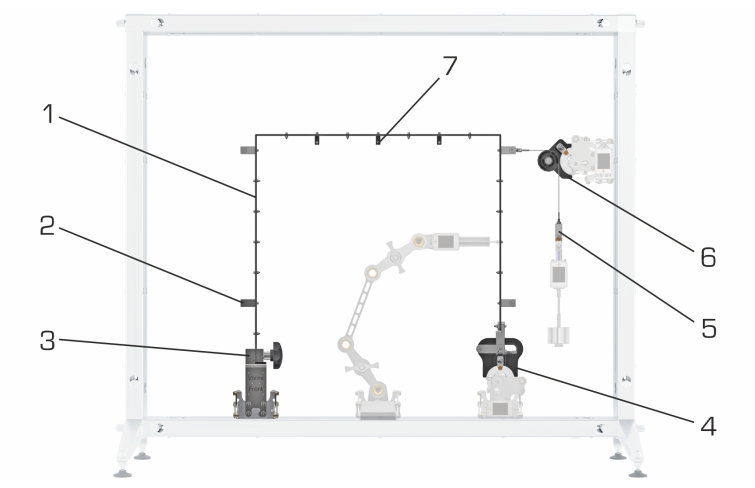

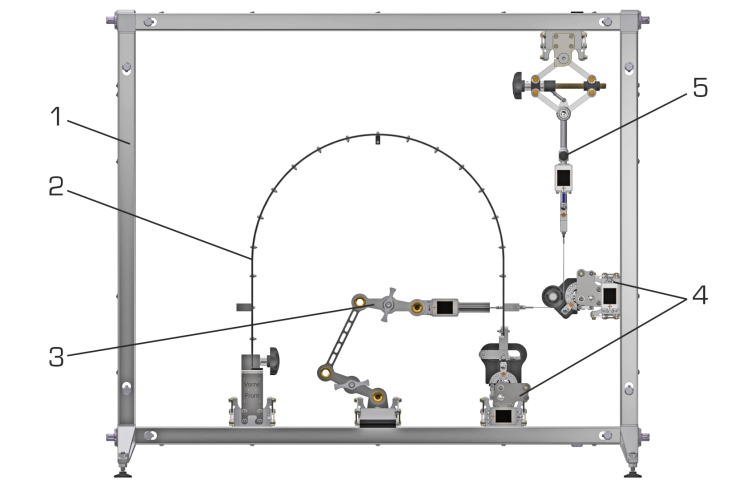

Pour les essais, on dispose dun bâti en U typique, tel quil est utilisé dans la construction de halles, et dun bâti en forme darc.
Les appuis isostatique et bâti hyperstatique peuvent être étudiés sur les deux formes de bâti.
Lapplication dune charge du bâti est réalisée par une charge verticale SE 200.24 ou lunité de charge SE 200.22.
Il existe plusieurs points dapplication de la charge.
Les déformations peuvent être enregistrées avec une mesure de la distance numériques, le SE 200.23.
En appliquant différents procédés: loi de lélasticité du 1er ordre, principe de superposition de la mécanique et principe du travail virtuel, les courbes des moments de flexion sont déterminées pour le bâti isostatique et hyperstatique.
Léquation différentielle de la courbe de flexion élastique est établie à partir de ces évolutions et dune table dintégrales (table de couplage).
La courbe de flexion élastique et ses dérivées permettent de calculer les déplacements et la force dappui sur le palier libre.

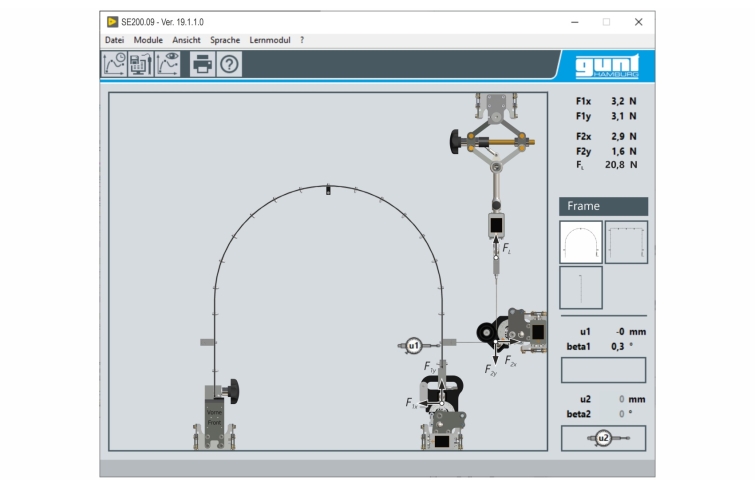

Le logiciel GUNT identifie les composants utilisés et réagit dynamiquement aux modifications.
Lévaluation des valeurs de mesure se fait en temps réel.
Les composants sont disposés de manière ordonnée et bien protégés dans un système de rangement.

Contenu didactique/essais
- rapport entre lapplication dune charge et la déformation sur le bâti
- différences entre un bâti isostatique ou un bâti hyperstatique
- loi délasticité pour les systèmes dappui isostatique et hyperstatique
- application du principe de superposition de la mécanique
- application du principe du travail virtuel au bâti isostatique et hyperstatique
- accessoires de la MEC Line combinables de façon modulaire pour des montages et des extensions des essais

GUNT Media Center, développement des compétences numériques
- acquisition dinformations sur des réseaux numériques
- cours dapprentissage en ligne avec connaissances de base, présentation détaillée du déroulement des essais et animations parlantes
- succès dapprentissage assuré grâce aux feuilles de travail numériques

Techniques > Mécanique > Résistance des matériaux > Déformations élastiques

Poids: 19 Kg
