Les colonnes et les support sont utilisés comme structures porteuses dans les constructions ou les machines.
La conception et le contrôle des structures porteuses comprennent non seulement la force de compression à absorber, mais aussi la stabilité.
En mécanique technique, la perte de stabilité est appelée flambage.

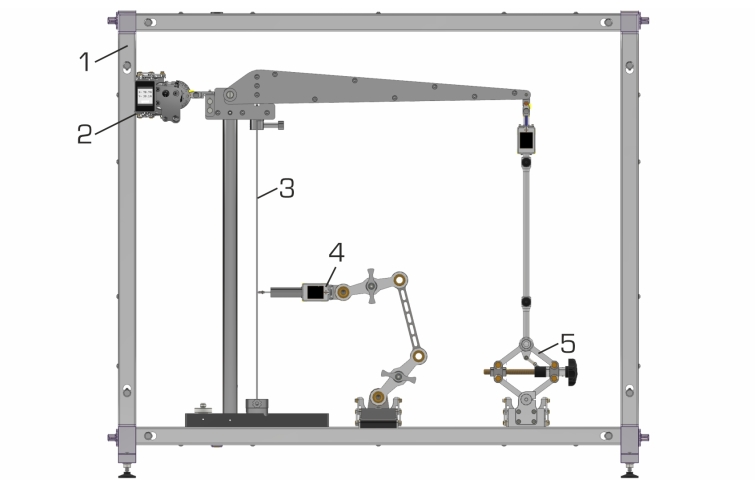

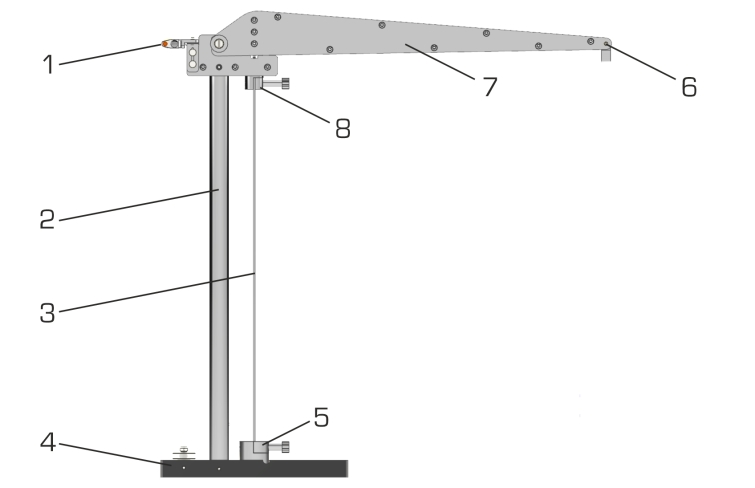

Le SE 200.08 permet, en association avec dautres accessoires de la MEC Line, le montage expérimental intelligent et assisté numériquement dun dispositif de flambage. Lessai comprend un dispositif de serrage pour les barres dessai avec un mécanisme à levier.
Une unité de charge, un appui et un dispositif de mesure de la distance sont disponibles comme accessoires intelligents.

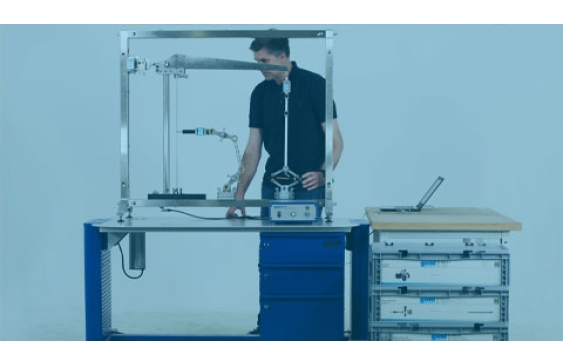

Le dispositif dessai est monté dans le bâti de montage SE 200.
La transmission des données et lalimentation électrique des composants intelligents seffectuent directement et sans fil par le bâti de montage en acier inoxydable.
Le système à clic assure un enclenchement facile des composants.
Lessai porte sur le comportement au flambage des barres dessai sous linfluence de différents types dappui: libre, rotulé et encastré.
Lapplication dune charge des barres dessai se fait avec lunité de charge SE 200.22.
Les forces et les déviations mesurées sont affichées directement sur les composants intelligents et dans le logiciel GUNT sous forme de valeur de mesure.
Les forces antagonistes de lapplication dune charge qui apparaissent sont absorbées par un support séparé.
Les 4 cas dEuler sont représentés.

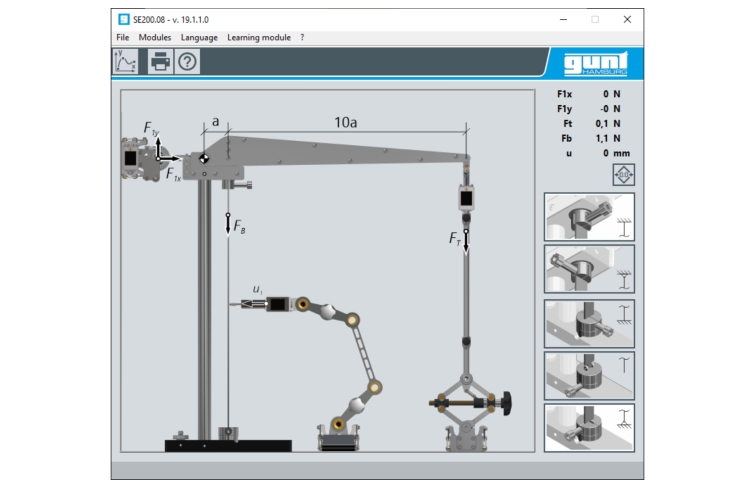

Le logiciel GUNT identifie les composants utilisés et réagit dynamiquement aux modifications.
Lévaluation des valeurs de mesure se fait en temps réel.
Les composants sont disposés de manière ordonnée et bien protégés dans un système de rangement.

Contenu didactique/essais
- étude du comportement au flambage sous linfluence de différents appuis
- vérification de la théorie dEuler: flambement sur des barres élastiques
- calcul de leffort de flambement attendu à laide des formules dEuler
- mesure de la force et de la déviation
- combinaison possible des accessoires de la MEC Line de façon modulaire pour les montages et les extensions des essais

GUNT Media Center, développement des compétences numériques
- acquisition dinformations sur des réseaux numériques
- cours dapprentissage en ligne avec connaissances de base, présentation détaillée du déroulement des essais et animations parlantes
- succès dapprentissage assuré grâce aux feuilles de travail numériques

Techniques > Mécanique > Résistance des matériaux > Flambement et stabilité

Poids: 20 Kg
