Ref: EWTGURT010
RT 010 Système de TP en régulation de niveau, HSI (Réf. 080.01000)
Ensemble complet : Appareil d'essai + Logiciel + Documentation pédagogique + Câble USB
Le fait de combiner un système réglé réel très parlant et des simulations d´ autres systèmes réglés facilite la compréhension.
La préparation des essais ainsi que les simulations logicielles peuvent être effectuées dans le cadre de l´ apprentissage à distance.
L´ observation des essais est possible sur le réseau local, sur un nombre illimité de postes de travail.

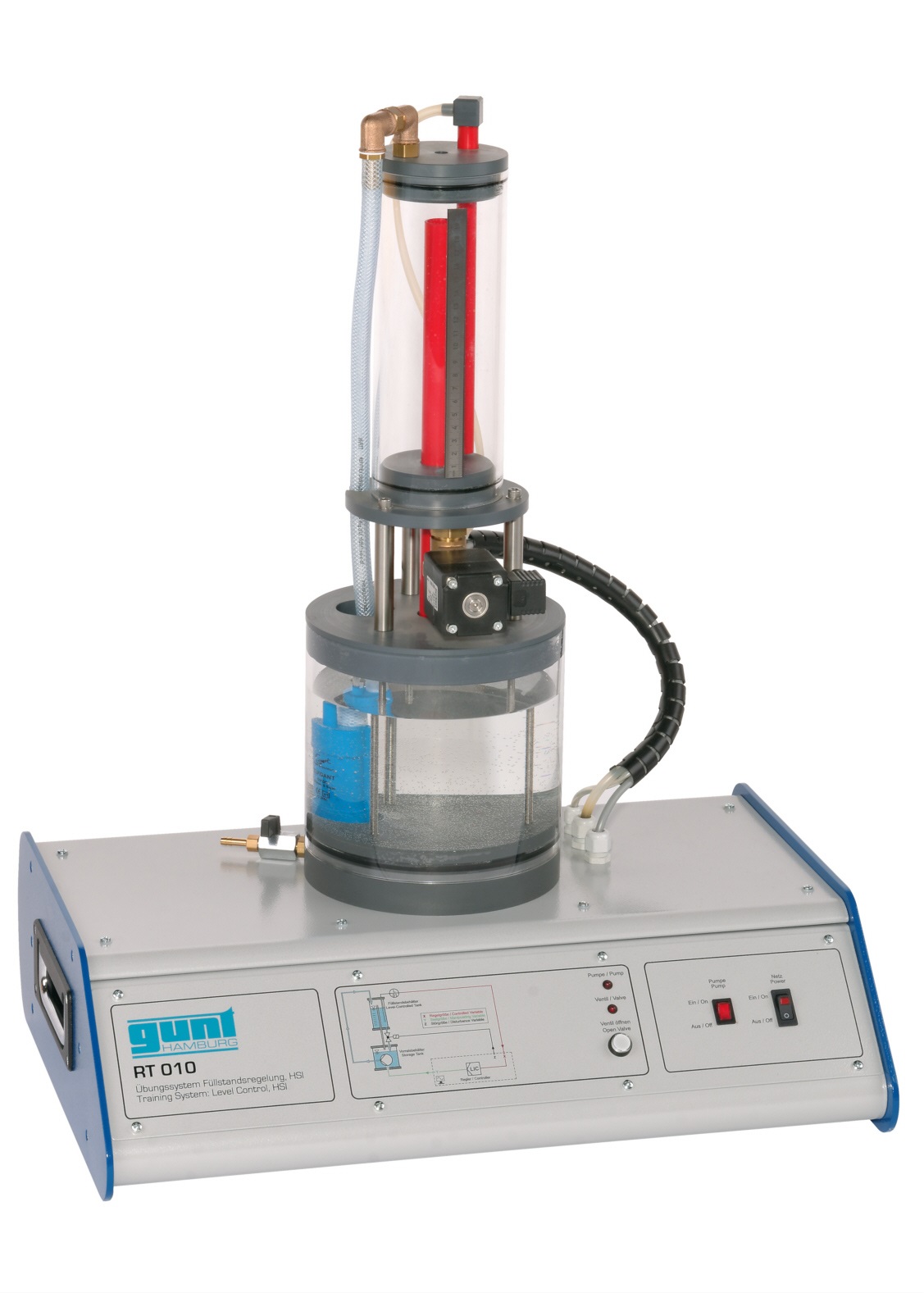

Le RT 010 propose des essais de base sur un système réglé de niveau à comportement intégral.

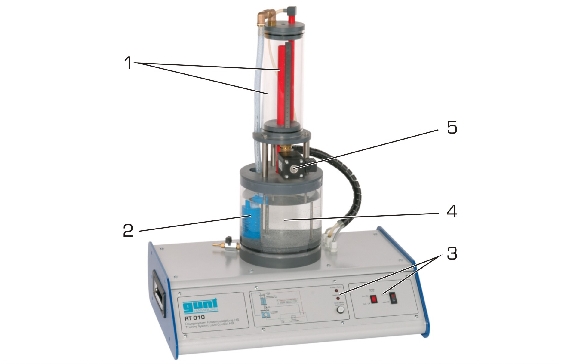

Un réservoir transparent rempli d´ eau sert de système réglé.

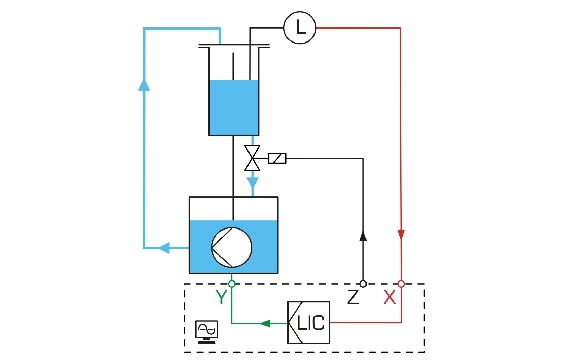

Le niveau du réservoir représente la grandeur réglée qui est déterminée par un élément de mesure, ici un capteur de pression différentielle.
Le signal de sortie du capteur est transmis au régulateur logiciel.
Le signal de sortie du régulateur influence la vitesse de rotation du moteur de la pompe.
Cela modifie la puissance de refoulement de l´ actionneur, qui est ici une pompe à vitesse régulée.
Afin d´étudier l´ influence de grandeurs perturbatrices, il est possible, au moyen du logiciel, de commander une électrovanne proportionnelle au niveau de l´évacuation du réservoir.

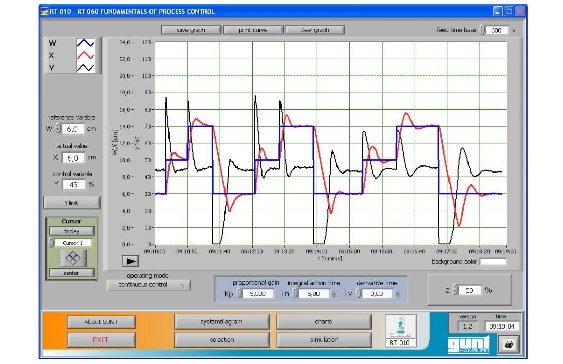

Le comportement de régulation est affiché directement sous la forme d´ intervalles de temps. Le niveau peut être lu à tout moment directement sur l´échelle graduée du réservoir.
Reposant sur une intégration matériel/logiciel (HSI), le logiciel GUNT puissant est un élément central de la série d´ appareils.

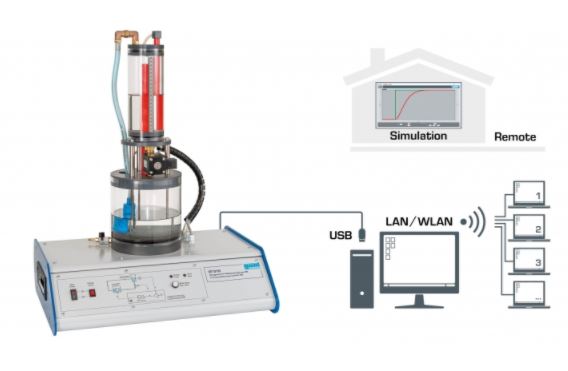

La connexion entre l´ appareil d´ essai et le PC est assurée par une interface USB (PC externe requis).
L´ effet de modifications sur le comportement du système peut être étudié rapidement et facilement à l´ aide du logiciel.
Un programmateur intégré permet de définir des grandeurs de référence et des intervalles de temps pour réaliser des courbes de grandeurs de référence.
D´ autres questions relatives à la technique de régulation peuvent être traitées à l´ aide de simulations logicielles pour des systèmes réglés jusqu´ au second ordre.
- illustration des fondements de la technique de régulation par le biais d´ un système réglé de niveau
- circuit de régulation ouvert
- système réglé sans compensation
- effets de différents types de régulateurs sur le comportement de le circuit de régulation fermé
- optimisation du régulateur par le biais d´ une modification des paramètres de régulateur: Kp, Tn, Tv
- enregistrement des réponses à un échelon en cas de: échelon de grandeur réglante, de grandeur de référence et de grandeur perturbatrice
- limitation de la grandeur réglante et effet sur la régulation
- influence des grandeurs perturbatrices
- simulation logicielle de différents systèmes réglés (P, I, PT1, PT2)
- comparaison de différents paramètres de système réglé
- logiciel GUNT spécifique pour toute la série d´ appareils
- régulateur: manuel non réglé, continu, deux ou trois points
- programmateur pour courbes de grandeurs de référence propres
- conception de régulateurs de grandeurs perturbatrices
- enregistrement d´ intervalles de temps
- apprentissage à distance: simulation logicielle sur un nombre de postes de travail illimité
Les grandes lignes
- illustration des relations fondamentales de la technique de régulation par le biais: régulation de niveau
- régulateur logiciel configurable et paramétrable avec des fonctions étendues
- préparation des essais et simulation logicielle pour l´ apprentissage à distance
- suivi et évaluation des essais possibles sur le réseau local
Réservoir avec échelle graduée et trop-plein: 1200mL
Réservoir de stockage: 3700mL
Pompe à vitesse régulée
puissance absorbée: 18W
débit de refoulement max.: 8L/min
hauteur de refoulement max.: 5m
Vanne proportionnelle: Kvs: 0,7m3/h
Régulateur logiciel configurable et paramétrable comme régulateur P, PI, PID et régulateur tout ou rien
Plages de mesure
pression: 0...30mbar (0...300mm)
230V, 50Hz, 1 phase
Lxlxh: 600x450x800mm
Poids: env. 22kg
Liste de livraison
1 appareil d´ essai
1 logiciel GUNT + câble USB
1 jeu d´ accessoires
1 documentation didactique
