MT 220 Station de montage, suralimentation gaz dans la technologie de l'hydrogène (Réf. 051.22000)
L'hydrogène vert est considéré comme étant une technologie clé pour une économie future durable. La compression de celui-ci est décisive pour économiser de l'espace lors du stockage et augmenter les capacités de transport. L'installation d'essai a été spécialement conçue pour la Formation et les travaux pratiques.

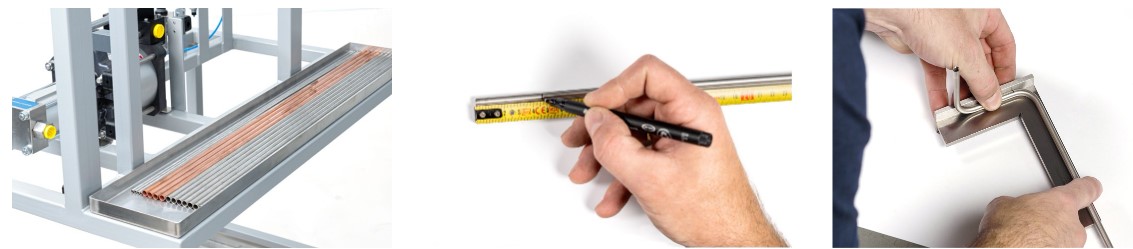

La station de montage MT 220 contient un booster de gaz industriel utilisé dans la technologie de l'hydrogène, qui est installé dans une section de tuyau avec différentes robinetteries. Le montage des conduites est effectué par les apprentis eux-mêmes selon les instructions. Parmi les travaux manuels figurent la coupe à longueur, la flexion et l'assemblage des tuyaux.
Pour les essais, l'air comprimé est utilisé comme fluide d'entraînement et de fonctionnement. La formation porte sur les particularités des applications de l'hydrogène.

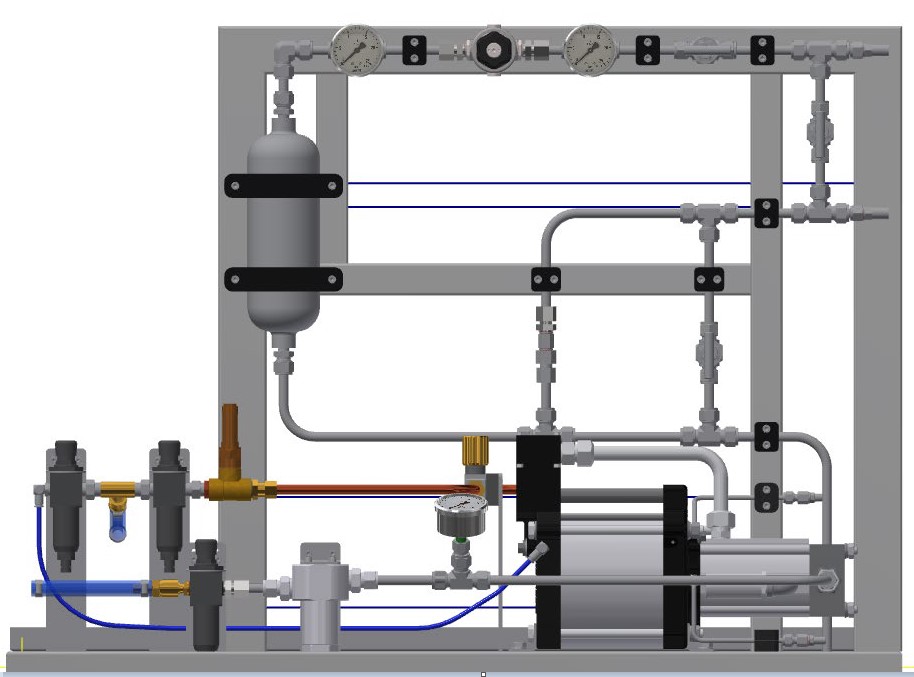

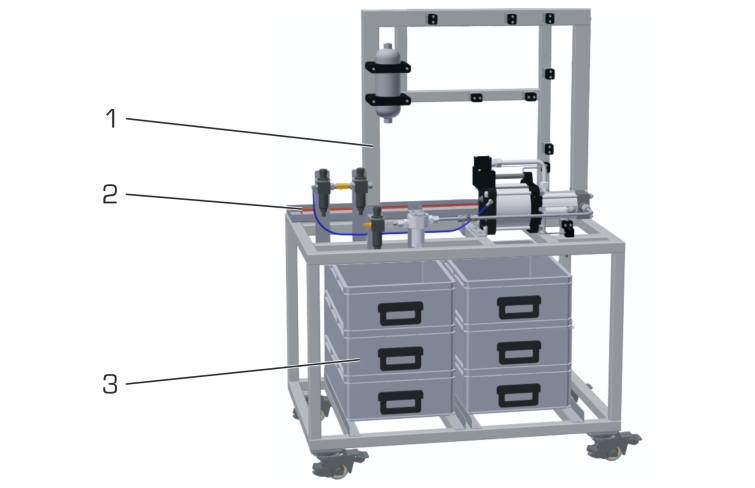

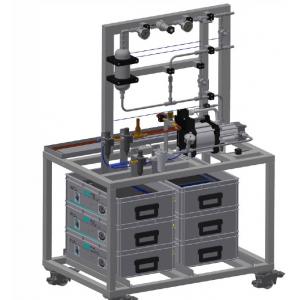

Dans la structure de base, le booster de gaz, les raccords pour l'alimentation en air comprimé du laboratoire ainsi qu'un réservoir sous pression sont prémontés sur le châssis de base mobile. Les conduites de raccordement du booster de gaz ainsi que la section de tuyau suivante avec différentes robinetteries sont montées par les apprentis. Les composants peuvent être réutilisés de nombreuses fois, ce qui permet un montage et un démontage fréquents. Une fois montée, la structure peut être examinée au moyen d'une vérification d'étanchéité réelle avec un spray ou un dispositif de détection de fuites.
Les applications d'hydrogène imposent des exigences de sécurité particulières. Par conséquent, le booster de gaz à un étage est entraîné de manière pneumatique. Lorsque la pression finale est atteinte du côté haute pression, le booster de gaz se met à l'arrêt automatiquement. La pression finale est obtenue à partir de la pression d'entraînement réglée, qui est limitée par une soupape de sécurité.
Des tâches de maintenance typiques peuvent être effectuées sur le booster de gaz. Il est par exemple possible de démonter les soupapes d'admission et de sortie et de remplacer des pièces détachées.
Les outils et les pièces détachées nécessaires sont compris dans la liste de livraison. Le GUNT Media Center met gratuitement à disposition du matériel didactique multimédia numérique.
La station de montage MT 220 contient un booster de gaz industriel utilisé dans la technologie de l'hydrogène, qui est installé dans une section de tuyau avec différentes robinetteries. Le montage des conduites est effectué par les apprentis eux-mêmes selon les instructions. Parmi les travaux manuels figurent la coupe à longueur, la flexion et l'assemblage des tuyaux.
Pour les essais, l'air comprimé est utilisé comme fluide d'entraînement et de fonctionnement. La formation porte sur les particularités des applications de l'hydrogène.
Dans la structure de base, le booster de gaz, les raccords pour l'alimentation en air comprimé du laboratoire ainsi qu'un réservoir sous pression sont prémontés sur le châssis de base mobile. Les conduites de raccordement du booster de gaz ainsi que la section de tuyau suivante avec différentes robinetteries sont montées par les apprentis. Les composants peuvent être réutilisés de nombreuses fois, ce qui permet un montage et un démontage fréquents. Une fois montée, la structure peut être examinée au moyen d'une vérification d'étanchéité réelle avec un spray ou un dispositif de détection de fuites.
Les applications d'hydrogène imposent des exigences de sécurité particulières. Par conséquent, le booster de gaz à un étage est entraîné de manière pneumatique. Lorsque la pression finale est atteinte du côté haute pression, le booster de gaz se met à l'arrêt automatiquement. La pression finale est obtenue à partir de la pression d'entraînement réglée, qui est limitée par une soupape de sécurité.
Des tâches de maintenance typiques peuvent être effectuées sur le booster de gaz. Il est par exemple possible de démonter les soupapes d'admission et de sortie et de remplacer des pièces détachées.
Les outils et les pièces détachées nécessaires sont compris dans la liste de livraison. Le GUNT Media Center met gratuitement à disposition du matériel didactique multimédia numérique.
Contenu didactique / Essais
Les grandes lignes
montage de conduites et robinetteries conforme à la pratique en technologie de l'hydrogène
booster de gaz à un étage avec entraînement pneumatique
vérification d'étanchéité réelle et travaux de maintenance
projets industriels du programme EFTP
Contenu didactique/essais
Apprentissage dans un environnement de type industriel pour la formation en génie dans la technologie de l'hydrogène.
structure et fonction d'un booster de gaz à un étage
préparation et exécution conforme du montage des conduites
sciage, ébavurage, flexion de tuyaux
montage de raccords à bague coupante et à bague de serrage
montage de joints d'étanchéité
se familiariser avec les particularités des applications d'hydrogène
utiliser les éléments de la technologie de l'hydrogène: robinetteries, raccords, joints, dispositifs de sécurité
mise en service et vérification d'étanchéité
travaux de maintenance sur le booster de gaz
se familiariser avec l'entraînement pneumatique à piston sur les boosters de gaz
lire et comprendre les dessins techniques et les documentations techniques
GUNT Media Center, développer des compétences numériques
acquisition d'informations sur les réseaux numériques
utilisation de supports d'apprentissage numériques, p. ex. Web Based Training (WBT)
Caractéristiques techniques
Booster de gaz, à un étage, à action simple
rapport de transmission: 1:5
taux de compression: 1:15
pression du fluide d'entraînement à l'entrée: 1…10bar
pression du fluide de fonctionnement à l'entrée: 2…50bar
cylindrée: 373cm3
Conduites, longueur 1m
fluide d'entraînement: 4x tuyaux Ø 12x1mm, cuivr
montage de conduites et robinetteries conforme à la pratique en technologie de l'hydrogène
booster de gaz à un étage avec entraînement pneumatique
vérification d'étanchéité réelle et travaux de maintenance
projets industriels du programme EFTP
Contenu didactique/essais
Apprentissage dans un environnement de type industriel pour la formation en génie dans la technologie de l'hydrogène.
structure et fonction d'un booster de gaz à un étage
préparation et exécution conforme du montage des conduites
sciage, ébavurage, flexion de tuyaux
montage de raccords à bague coupante et à bague de serrage
montage de joints d'étanchéité
se familiariser avec les particularités des applications d'hydrogène
utiliser les éléments de la technologie de l'hydrogène: robinetteries, raccords, joints, dispositifs de sécurité
mise en service et vérification d'étanchéité
travaux de maintenance sur le booster de gaz
se familiariser avec l'entraînement pneumatique à piston sur les boosters de gaz
lire et comprendre les dessins techniques et les documentations techniques
GUNT Media Center, développer des compétences numériques
acquisition d'informations sur les réseaux numériques
utilisation de supports d'apprentissage numériques, p. ex. Web Based Training (WBT)
Caractéristiques techniques
Booster de gaz, à un étage, à action simple
rapport de transmission: 1:5
taux de compression: 1:15
pression du fluide d'entraînement à l'entrée: 1…10bar
pression du fluide de fonctionnement à l'entrée: 2…50bar
cylindrée: 373cm3
Conduites, longueur 1m
fluide d'entraînement: 4x tuyaux Ø 12x1mm, cuivr
