Les pompes à engrenages font partie du groupe des pompes volumétriques avec débit de refoulement continu.

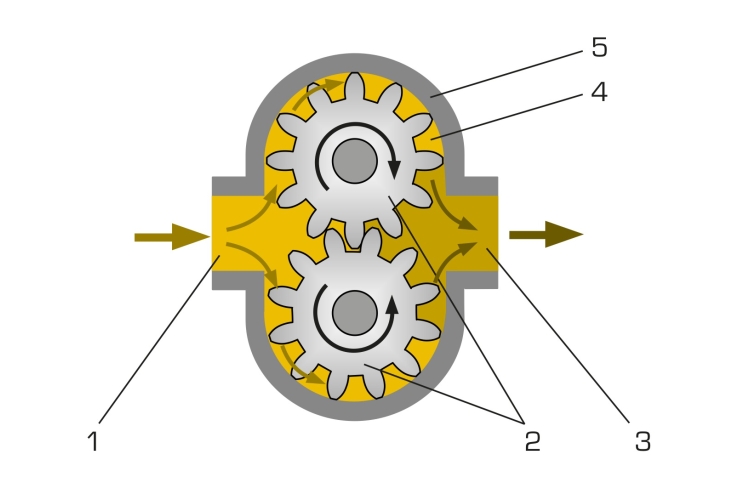

Deux engrenages tournant en sens inverse acheminent le fluide.
Le fluide acheminé se trouve entre le boîtier et les interstices des dents.
Le débit de refoulement faible en pulsations augmente de manière linéaire avec la vitesse de rotation.
Ces pompes sont particulièrement adaptées à la production de pressions moyennes à de faibles valeurs de débit.

Lappareil dessai permet de réaliser des essais de base afin détudier le comportement en service et de déterminer les principales grandeurs caractéristiques des pompes à engrenages.

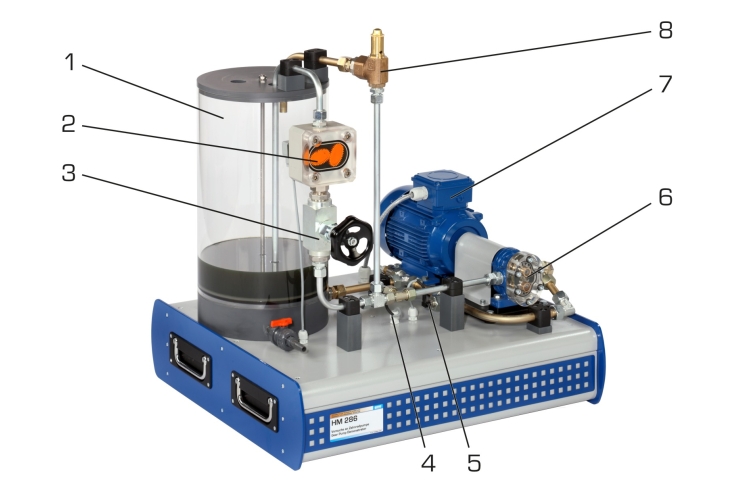

Le HM 286 dispose dun circuit fermé avec un réservoir et une pompe à engrenages avec entraînement à vitesse de rotation variable via un convertisseur de fréquence.

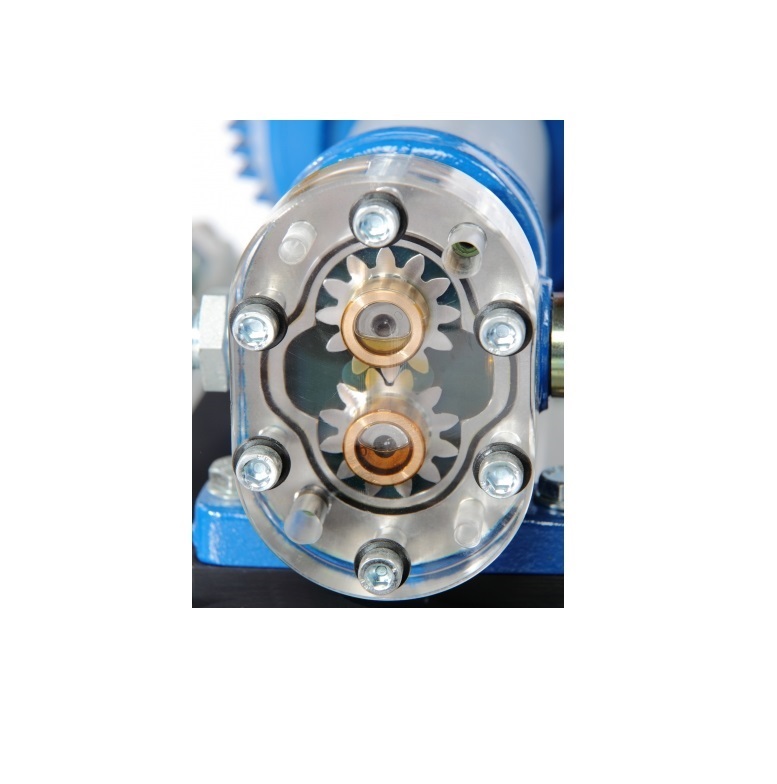

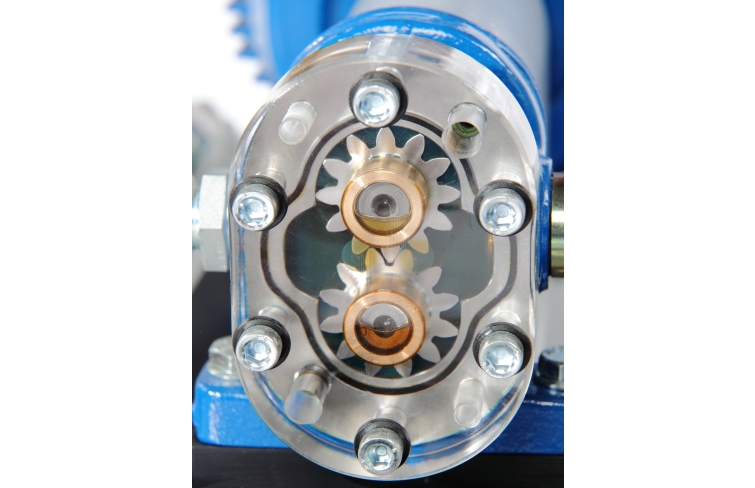

Les engrenages de la pompe, intégrés dans un boîtier transparent, peuvent être observés pendant le fonctionnement.
La soupape à pointeau et la soupape de décharge servent à ajuster le débit de refoulement et la hauteur de refoulement.
Cest lhuile qui est utilisée comme moyen dacheminement.

Lappareil dessai est équipé de capteurs de mesure de la pression et de la température.
Le débitmètre à roues ovales est particulièrement bien adapté à la mesure précise du débit des liquides visqueux.
Il fonctionne selon le principe du refoulement avec deux engrenages ovales de précision.
La technique de mesure basée sur un microprocesseur est bien protégée à lintérieur du boîtier.

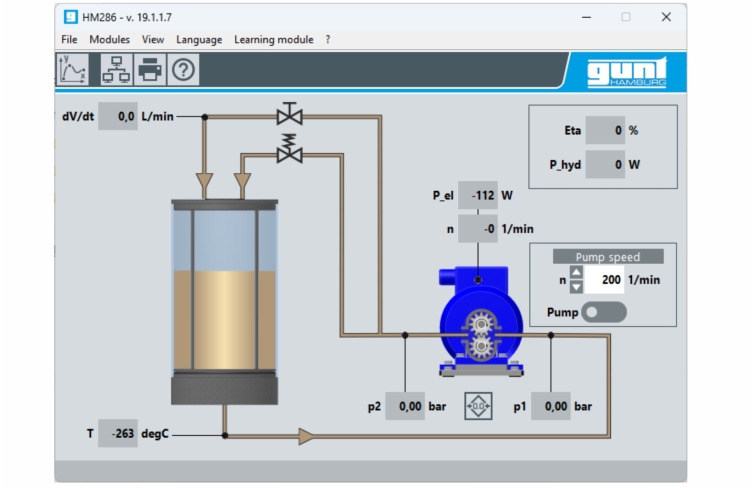

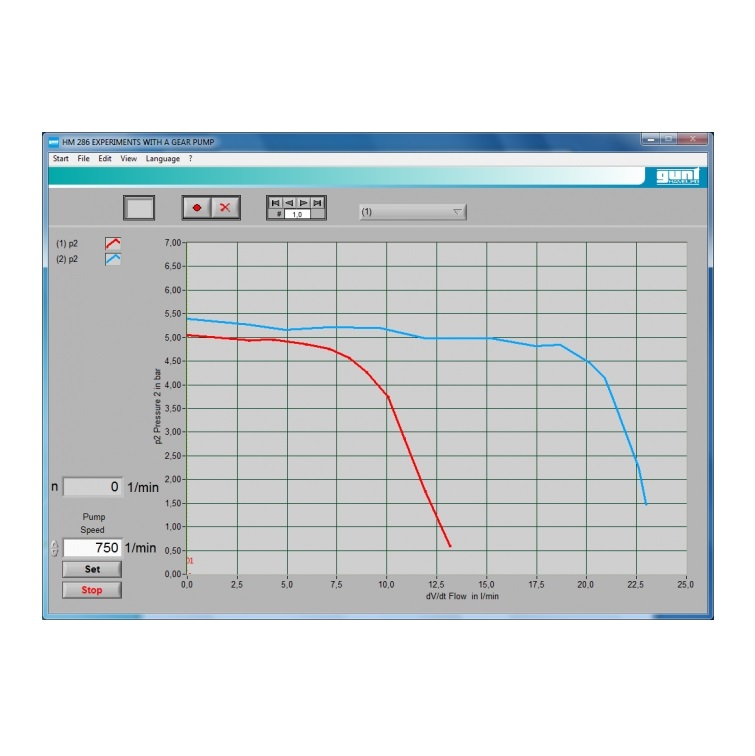

Les valeurs mesurées sont transmises vers un PC afin dy être évaluées à laide dun logiciel fourni.
La transmission des données au PC se fait par une interface USB.
Lobservation des essais est possible sur le réseau local, sur un nombre illimité de postes de travail.

Lassociation du logiciel GUNT et du microprocesseur présente tous les avantages offerts par la réalisation avec la commande et lévaluation dessais assistées par ordinateur.
