Ref: EWTGUHL960.01
HL 960.01 Montage, démontage et alignement de pompes à un moteur électrique
Alimentation autonome en eau en circuit fermé
Une procédure de travail complète de réparation de machines réceptrices comme les pompes se compose des étapes de travail suivantes: montage - alignement - contrôle.
Le banc d´ essai présenté ici est conforme à des données réelles et est essentiellement utilisé pour la formation pratique des opérateurs d´ entretien et de maintenance.
Il offre également de nombreuses thématiques et points de départ de réflexion pour l´ enseignement professionnel.
Le HL 960.01 permet de reproduire l´ ensemble de la procédure de travail suivie pour une réparation.
Le banc d´ essai lui-même sert à s´ entraîner au montage, avec la possibilité d´ ajuster l´ entraînement et la pompe.
Associé à la station de montage HL 960, le HL 960.01 peut être utilisé comme dispositif de contrôle du système de conduite monté.

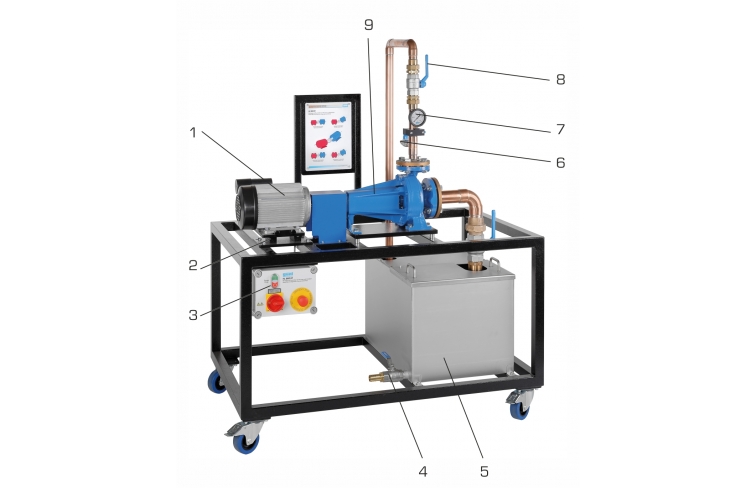

Le banc d´ essai est composé d´ un moteur d´ entraîne-ment électrique, d´ une pompe normalisée ainsi que d´ un système de conduite avec un réservoir de stockage et fonctionne ainsi indépendamment du réseau d´ alimentation en eau.
Dans le cadre de l´ exercice de montage, on peut s´ exercer à remplacer des pompes à des fins de contrôle ou de réparation.
Pendant cette opération, on observe aussi bien le système global que les différents modules.
Un manomètre indique la pression à la sortie de la pompe.
À des fins d´ alignement, le moteur électrique peut être déplacé dans trois directions.

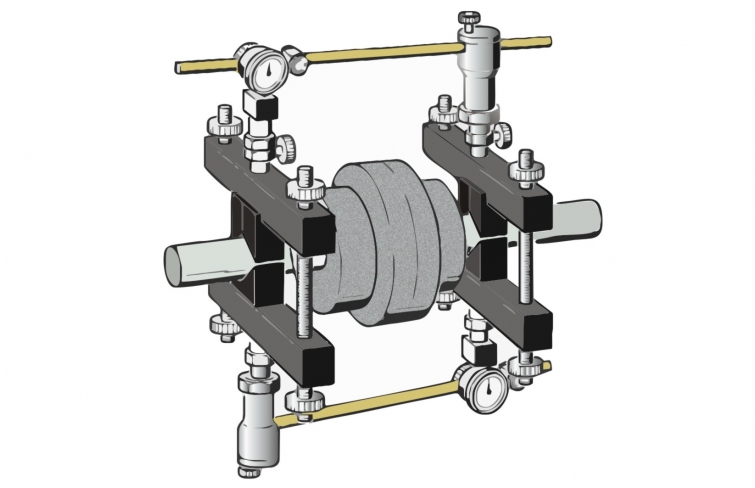

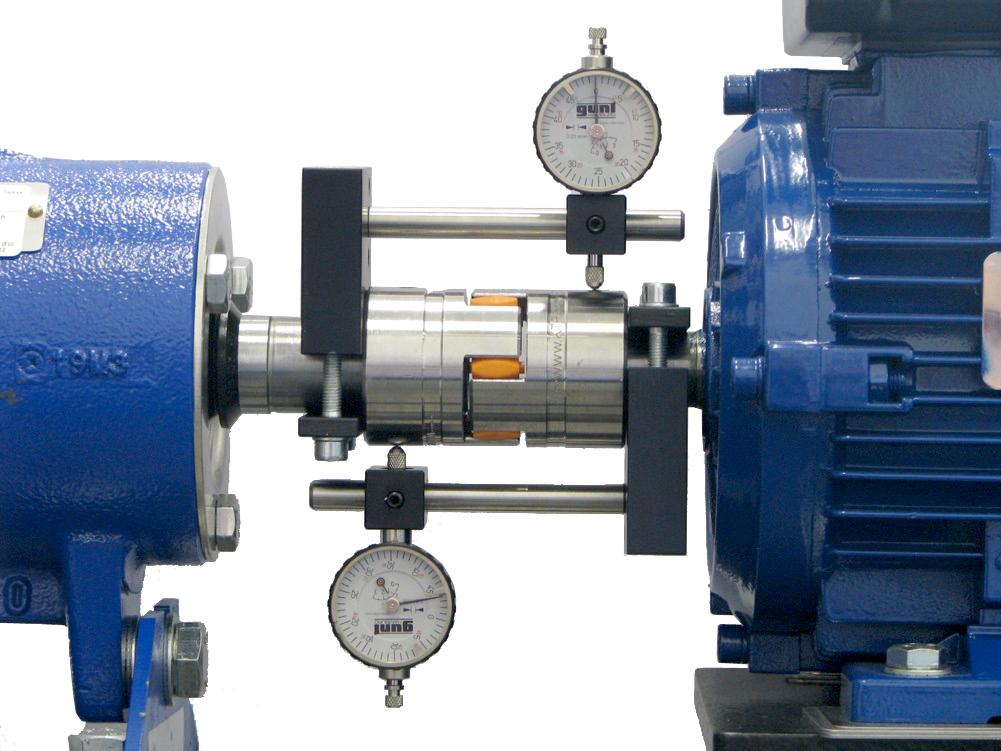

Le contrôle de l´ alignement se fait soit de manière traditionnelle à l´ aide d´ une règle de précision ou au moyen de deux comparateurs à cadran selon le procédé d´ alignement inversé.
Dans l´ idéal, on peut utiliser un procédé sans contact assisté par microprocesseur (les systèmes d´ alignement spéciaux ne font pas partie de la liste de livraison).
Le banc d´ essai présenté ici est conforme à des données réelles et est essentiellement utilisé pour la formation pratique des opérateurs d´ entretien et de maintenance.
Il offre également de nombreuses thématiques et points de départ de réflexion pour l´ enseignement professionnel.
Le HL 960.01 permet de reproduire l´ ensemble de la procédure de travail suivie pour une réparation.
Le banc d´ essai lui-même sert à s´ entraîner au montage, avec la possibilité d´ ajuster l´ entraînement et la pompe.
Associé à la station de montage HL 960, le HL 960.01 peut être utilisé comme dispositif de contrôle du système de conduite monté.
Le banc d´ essai est composé d´ un moteur d´ entraîne-ment électrique, d´ une pompe normalisée ainsi que d´ un système de conduite avec un réservoir de stockage et fonctionne ainsi indépendamment du réseau d´ alimentation en eau.
Dans le cadre de l´ exercice de montage, on peut s´ exercer à remplacer des pompes à des fins de contrôle ou de réparation.
Pendant cette opération, on observe aussi bien le système global que les différents modules.
Un manomètre indique la pression à la sortie de la pompe.
À des fins d´ alignement, le moteur électrique peut être déplacé dans trois directions.
Le contrôle de l´ alignement se fait soit de manière traditionnelle à l´ aide d´ une règle de précision ou au moyen de deux comparateurs à cadran selon le procédé d´ alignement inversé.
Dans l´ idéal, on peut utiliser un procédé sans contact assisté par microprocesseur (les systèmes d´ alignement spéciaux ne font pas partie de la liste de livraison).
Contenu didactique / Essais
Montage d´ une pompe dans une installation
Raccordement et alignement d´ un moteur et d´ une pompe
Familiarisation avec différentes méthodes d´ alignement: règle de précision, alignement à l´ aide de comparateurs à cadran
Familiarisation avec des composants importants de l´ installation
Montage électrique du moteur et des éléments de commutation
Montage des conduites et des instruments
Montage détaillé sur une pompe centrifuge normée
Lire et comprendre les dessins techniques, documentations sur les produits et schémas de câblage
Familiarisation avec les procédures de maintenance
planification des étapes de montage et de réparation
\'cbn association avec HL 960: contrôles de fonctionnement sur un réseau de conduites
Les grandes lignes
- montage d'une pompe dans une installation
- alignement du moteur électrique et de la pompe selon différentes méthodes
Montage d´ une pompe dans une installation
Raccordement et alignement d´ un moteur et d´ une pompe
Familiarisation avec différentes méthodes d´ alignement: règle de précision, alignement à l´ aide de comparateurs à cadran
Familiarisation avec des composants importants de l´ installation
Montage électrique du moteur et des éléments de commutation
Montage des conduites et des instruments
Montage détaillé sur une pompe centrifuge normée
Lire et comprendre les dessins techniques, documentations sur les produits et schémas de câblage
Familiarisation avec les procédures de maintenance
planification des étapes de montage et de réparation
\'cbn association avec HL 960: contrôles de fonctionnement sur un réseau de conduites
Les grandes lignes
- montage d'une pompe dans une installation
- alignement du moteur électrique et de la pompe selon différentes méthodes
Caractéristiques techniques
Pompe centrifuge
- débit de refoulement max.: 300L/min
- hauteur de refoulement max.: 16,9m
- puissance absorbée: 750W
Moteur asynchrone, monophasé
- puissance: 1500W
- vitesse de rotation: 2800min-1
Réservoir de stockage
- contenu: 96L
Plages de mesure
déplacement:
- 1x 0...3mm
- 1x 0...20mm
- résolution: 0,01mm
pression: 0...1,6bar
230V, 50Hz, 1 phase
Pompe centrifuge
- débit de refoulement max.: 300L/min
- hauteur de refoulement max.: 16,9m
- puissance absorbée: 750W
Moteur asynchrone, monophasé
- puissance: 1500W
- vitesse de rotation: 2800min-1
Réservoir de stockage
- contenu: 96L
Plages de mesure
déplacement:
- 1x 0...3mm
- 1x 0...20mm
- résolution: 0,01mm
pression: 0...1,6bar
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids Liste de livraison).
Contenu didactique / Essais
Montage d´ une pompe dans une installation
Raccordement et alignement d´ un moteur et d´ une pompe
Familiarisation avec différentes méthodes d´ alignement: règle de précision, alignement à l´ aide de comparateurs à cadran
Familiarisation avec des composants importants de l´ installation
Montage électrique du moteur et des éléments de commutation
Montage des conduites et des instruments
Montage détaillé sur une pompe centrifuge normée
Lire et comprendre les dessins techniques, documentations sur les produits et schémas de câblage
Familiarisation avec les procédures de maintenance
planification des étapes de montage et de réparation
\'cbn association avec HL 960: contrôles de fonctionnement sur un réseau de conduites
Les grandes lignes
- montage d'une pompe dans une installation
- alignement du moteur électrique et de la pompe selon différentes méthodes
Les caracteristiques techniques
Pompe centrifuge
- débit de refoulement max.: 300L/min
- hauteur de refoulement max.: 16,9m
- puissance absorbée: 750W
Moteur asynchrone, monophasé
- puissance: 1500W
- vitesse de rotation: 2800min-1
Réservoir de stockage
- contenu: 96L
Plages de mesure
déplacement:
- 1x 0...3mm
- 1x 0...20mm
- résolution: 0,01mm
pression: 0...1,6bar
230V, 50Hz, 1 phase
Dimensions et poids
Lxlxh: 1250x830x1520mm
Poids: env. 122kg
Liste de livraison
1 banc d´ essai
1 jeu d´ accessoires

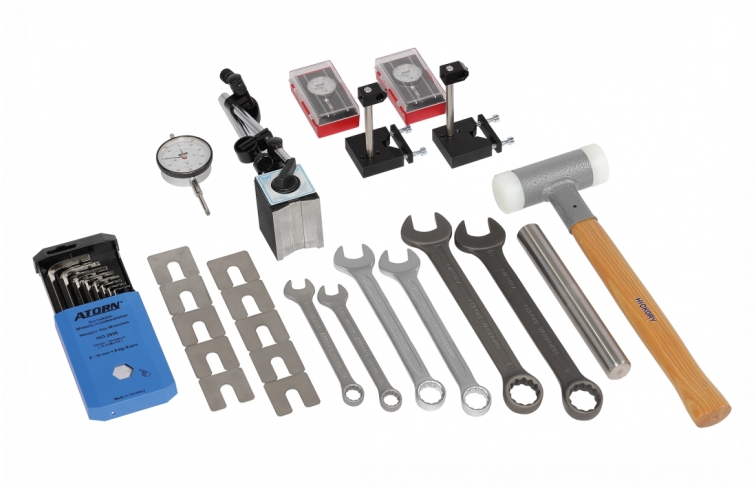

1 jeu d´ outils
1 documentation didactique
Contenu didactique / Essais
Montage d´ une pompe dans une installation
Raccordement et alignement d´ un moteur et d´ une pompe
Familiarisation avec différentes méthodes d´ alignement: règle de précision, alignement à l´ aide de comparateurs à cadran
Familiarisation avec des composants importants de l´ installation
Montage électrique du moteur et des éléments de commutation
Montage des conduites et des instruments
Montage détaillé sur une pompe centrifuge normée
Lire et comprendre les dessins techniques, documentations sur les produits et schémas de câblage
Familiarisation avec les procédures de maintenance
planification des étapes de montage et de réparation
\'cbn association avec HL 960: contrôles de fonctionnement sur un réseau de conduites
Les grandes lignes
- montage d'une pompe dans une installation
- alignement du moteur électrique et de la pompe selon différentes méthodes
Les caracteristiques techniques
Pompe centrifuge
- débit de refoulement max.: 300L/min
- hauteur de refoulement max.: 16,9m
- puissance absorbée: 750W
Moteur asynchrone, monophasé
- puissance: 1500W
- vitesse de rotation: 2800min-1
Réservoir de stockage
- contenu: 96L
Plages de mesure
déplacement:
- 1x 0...3mm
- 1x 0...20mm
- résolution: 0,01mm
pression: 0...1,6bar
230V, 50Hz, 1 phase
Dimensions et poids
Lxlxh: 1250x830x1520mm
Poids: env. 122kg
Liste de livraison
1 banc d´ essai
1 jeu d´ accessoires
1 jeu d´ outils
1 documentation didactique
