FL 200 Essais photoélastiques à l’aide d’un polariscope par transmission (Réf. 021.20000)
Ne contient pas les modèles en polycarbonate FL200.01, 02, 03, 05, 06, 07, 12
Elle est utilisée aussi bien pour effectuer des mesures quantitatives que pour démontrer des états de contrainte complexes.
On utilise comme composants des modèles en plastique transparent et à forte sensibilité photoélastique, plastique qui devient biréfringent lorsqu´ il est soumis à une charge mécanique.
Le FL 200 permet d´ effectuer des essais de photoélasticimétrie sur des modèles en plastique transparents et plats.
Les modèles sont soumis à des charges externes, et traversés par une lumière à polarisation circulaire.
La lumière ayant traversé le corps est observée au moyen d´ un analyseur.
Le montage expérimental comprend plusieurs composants: une source lumineuse, deux filtres de polarisation linéaire servant de polariseur et d´ analyseur, deux filtres quart d´ onde et un bâti dans lequel les modèles sont fixés et chargés.
La source lumineuse permet d´ obtenir au choix des images de contraintes en couleur avec une lumière blanche ou en clair-obscur avec une lumière monochromatique.
Le polariseur est composé d´ un filtre de polarisation et d´ une lame quart d´ onde, et génère une lumière à polarisation circulaire.
Une seconde lame quart d´ onde (en position croisée par rapport à la première), située derrière le modèle, est combinée à un second filtre de polarisation.
Ils forment ensemble l´ analyseur.
Les filtres sont orientables et pourvus d´échelles angulaires. Différents modèles en polycarbonate sont fixés dans le bâti.
Un dispositif de charge permet, au moyen d´ une broche, d´ appliquer une charge de flexion, de traction ou de compression sur le modèle.

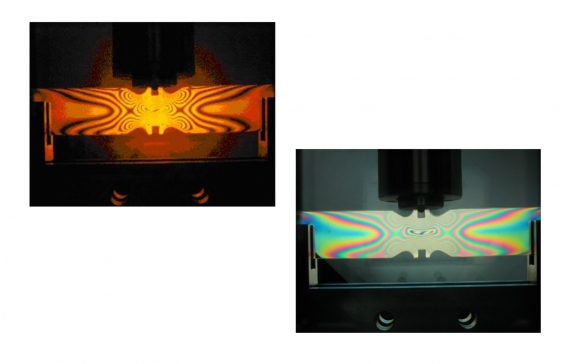

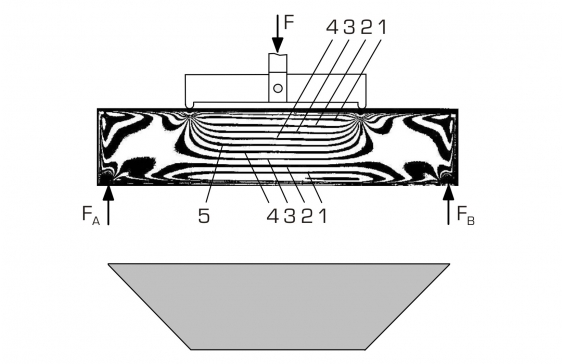

Les zones claires correspondent aux contraintes qui se forment dans le modèle; elles permettent de visualiser la manière dont les contraintes sont réparties.
Pour déterminer la différence des contraintes principales, on évalue l´ ordre des franges isochromatiques sombres.
Un grand choix de modèles, comme des barres, avec entailles, des clés de serrage, le modèle d´ un palier à roulement ou d´ un engrenage, sont disponibles en tant qu´ accessoires; ils permettent la réalisation d´ un ensemble très complet d´ essais.
Il est également possible d´étudier d´ autres modèles dont dispose le laboratoire.
- en association avec les accessoires ou les modèles du laboratoire:
-- génération d´états de contrainte plane dans différents modèles soumis à une charge: flexion, charge de traction, charge de compression
-- étude des répartitions des contraintes avec une lumière à polarisation linéaire ou circulaire
-- interprétation de tracés de lignes obtenus par photoélasticimétrie: concentrations de contraintes, zéros, fibre neutre, plages de contrainte constante, gradients de contrainte
-- détermination graphique et par calculs des contraintes présentes
Les grandes lignes
- lumière blanche ou monochromatique
- génération d´ images de contraintes avec une lumière à polarisation linéaire ou circulaire
- commande possible de modèles adaptés à des problématiques spécifiques
Source lumineuse
- boîtier de la lampe avec verre diffuseur blanc
- pour la lumière blanche
-- 1 tube fluorescent TL-E 32W/33 (couleur: 33)
-- 2 lampes à incandescence, lampe flamme dépolie E14, 230V, 25W
- pour lumière monochromatique (couleur jaune)
-- 1 lampe à vapeur de sodium SOX 35, 35W
Filtres garnis de verre, diamètre: Ø=425mm
- 2 filtres de polarisation (vert olive foncé)
- 2 litres quart d´ onde (incolore)
Bâti: Lxh: 600x750mm
230V, 50Hz, 1 phase
Lxlxh: 800x600x750mm
Poids: env. 50kg
Liste de livraison
1 bâti avec dispositif de charge
2 filtres de polarisation
2 filtres quart d´ onde
2 supports de filtre
1 source de lumière

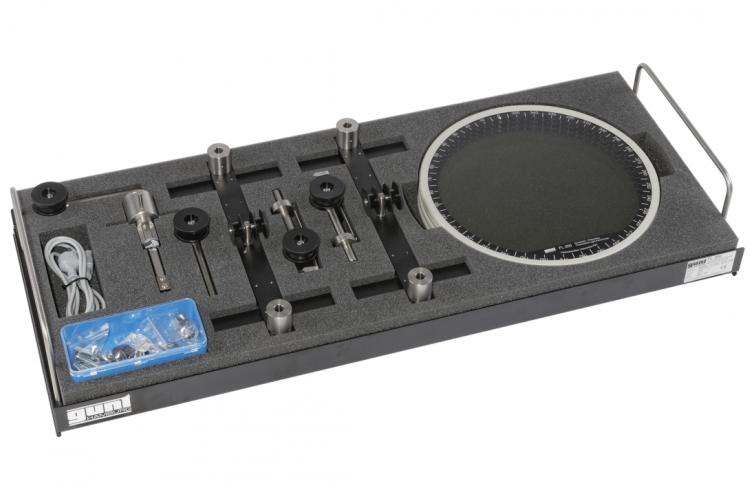

1 jeu d´ accessoires
1 documentation didactique

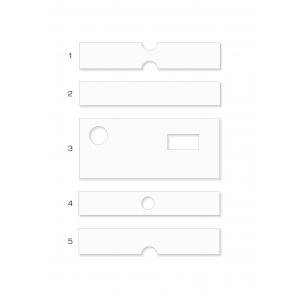

Ref: EWTGUFL200.01 FL 200.01 Jeu comprenant 5 modèles photoélastiques, avec accessoires pour FL 200 (Réf. 021.20001) Génération d’états de contrainte plane dans différents modèles soumis à une charge de compression

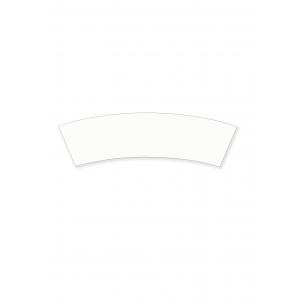

Ref: EWTGUFL200.02 FL 200.02 Modèle arc avec 1 jeu d'accessoires (Réf. 021.20002) Génération d’états de contrainte plane dans un modèle soumis à une charge de compression

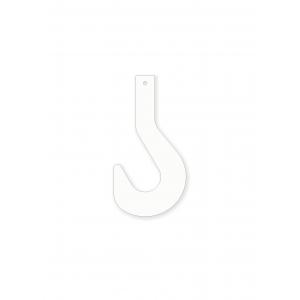

Ref: EWTGUFL200.03 FL 200.03 Modèle crochet de suspension avec 1 jeu d'accessoires (Réf. 021.20003) Génération d’états de contrainte plane dans un modèle soumis à une charge de traction

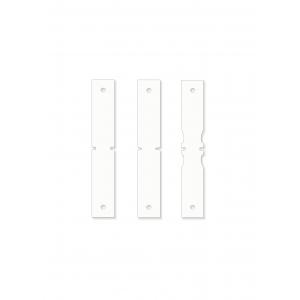

Ref: EWTGUFL200.05 FL 200.05 Jeu de 3 modèles photoélastiques, accessoires, comparaison entailles, (Réf. 021.20005) Génération d’états de contrainte plane dans différents modèles soumis à une charge de traction

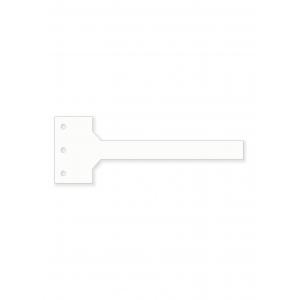

Ref: EWTGUFL200.06 FL 200.06 Modèle contraintes au niveau des soudures avec 1 jeu d'accessoires (Réf. 021.20006) Génération d’états de contrainte plane dans un modèle soumis à une charge de compression

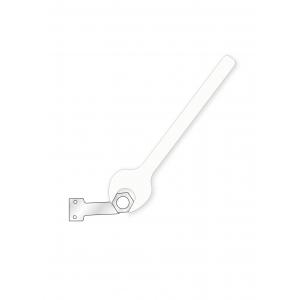

Ref: EWTGUFL200.07 FL 200.07 Modèle clé avec 1 jeu d'accessoires (Réf. 021.20007) Génération d’états de contrainte plane dans un modèle soumi à une charge de compression

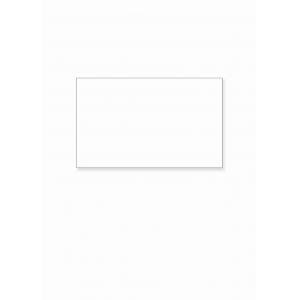

Ref: EWTGUFL200.12 FL 200.12 Modèle photoélastique monté dans des plaques 650x400x10mm (Réf. 021.20012)

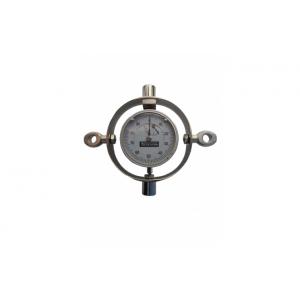

Ref: EWTGUFL200.82 FL 200.82 Anneau dynamométrique 500N pour forces de traction ou de compression (Réf. 021.20082)

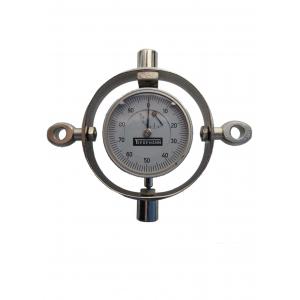

Ref: EWTGUFL200.83 FL 200.83 Anneau dynamométrique 1000N pour forces de traction ou compression (Réf. 021.20083)
