Ref: EWTGUFL170
FL 170 Déformation des poutres à axe courbe (Réf. 021.17000)
Principe des forces virtuelles (méthode de flexibilité) pour calculer la déformation
Dans le domaine du bâ timent, on opè re une distinction entre les poutres et les arcs.
L´ arc est une poutre hyperstatique à axe courbe composé e de deux paliers de buté e ou d´ encastrements.
Les appuis d´ un arc (p. ex. les arcs à double articulation) absorbent les forces dans le sens vertical et horizontal, et les extré mité s de l´ arc ne se dé placent pas dans les appuis.
L´ effet d´ arc statique du systè me est ainsi gé né ré .
En construction mé canique, les crochets de suspension ou les maillons de chaî ne sont des exemples types d´ une poutre courbe.

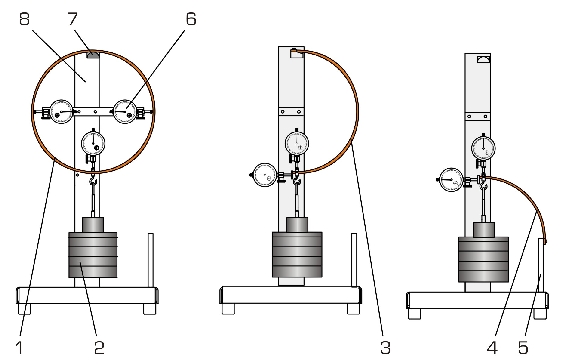

Le FL 170 comprend trois poutres monté es de maniè re isostatique: une poutre circulaire, une poutre en demi-cercle et une poutre en quart de cercle.
La poutre é tudié e est chargé e des poids.
Des comparateurs à cadran enregistrent ses dé formations dans le sens horizontal et vertical.
Les trois poutres possè dent la mê me section et donc le mê me moment d'inertie.
Il est ainsi possible de comparer directement les ré sultats d'essais.
Les poutres en demi-cercle et les poutres circulaires sont fixé es sur un appui de la colonne.
La poutre en quart de cercle est encastré e sur un support.
Les piè ces d´ essai sont logé es de maniè re claire et proté gé es dans un systè me de rangement.
L´ arc est une poutre hyperstatique à axe courbe composé e de deux paliers de buté e ou d´ encastrements.
Les appuis d´ un arc (p. ex. les arcs à double articulation) absorbent les forces dans le sens vertical et horizontal, et les extré mité s de l´ arc ne se dé placent pas dans les appuis.
L´ effet d´ arc statique du systè me est ainsi gé né ré .
En construction mé canique, les crochets de suspension ou les maillons de chaî ne sont des exemples types d´ une poutre courbe.
Le FL 170 comprend trois poutres monté es de maniè re isostatique: une poutre circulaire, une poutre en demi-cercle et une poutre en quart de cercle.
La poutre é tudié e est chargé e des poids.
Des comparateurs à cadran enregistrent ses dé formations dans le sens horizontal et vertical.
Les trois poutres possè dent la mê me section et donc le mê me moment d'inertie.
Il est ainsi possible de comparer directement les ré sultats d'essais.
Les poutres en demi-cercle et les poutres circulaires sont fixé es sur un appui de la colonne.
La poutre en quart de cercle est encastré e sur un support.
Les piè ces d´ essai sont logé es de maniè re claire et proté gé es dans un systè me de rangement.
Contenu didactique / Essais

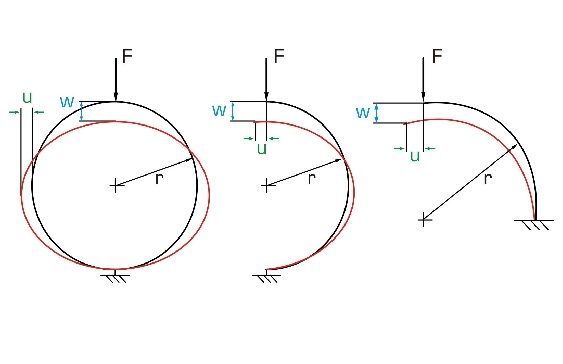

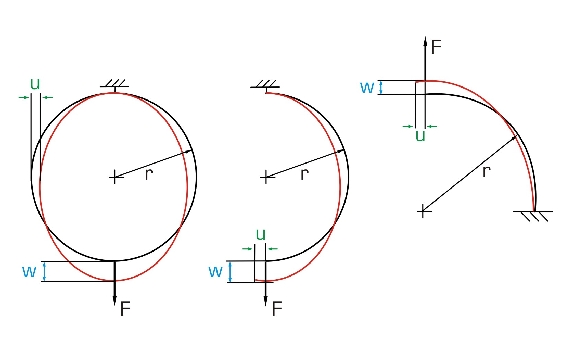

- comportement à la flexion d´ une poutre à axe courbe
-- poutre circulaire
-- poutre en demi-cercle
-- poutre en quart de cercle
- application du principe des forces virtuelles (mé thode des forces) pour le calcul de la dé formation
- moment d'inertie
- comparaison des dé formations calculé es et mesuré es
Les grandes lignes
- dé formation é lastique de poutres à axe courbe
- poutre circulaire, en demi-cercle et en quart de cercle
Les caracté ristiques techniques
Poutre à axe courbe
- rayon: env. 150mm
- section lxh: 20x5mm
- maté riau: acier galvanisé
Comparateurs à cadran
- plage de mesure: 0...20mm
- graduation: 0,01mm
Poids
- 1x 1N (suspente)
- 2x 2N
- 1x 5N
- 1x 10N
- 4x 20N
- comportement à la flexion d´ une poutre à axe courbe
-- poutre circulaire
-- poutre en demi-cercle
-- poutre en quart de cercle
- application du principe des forces virtuelles (mé thode des forces) pour le calcul de la dé formation
- moment d'inertie
- comparaison des dé formations calculé es et mesuré es
Les grandes lignes
- dé formation é lastique de poutres à axe courbe
- poutre circulaire, en demi-cercle et en quart de cercle
Les caracté ristiques techniques
Poutre à axe courbe
- rayon: env. 150mm
- section lxh: 20x5mm
- maté riau: acier galvanisé
Comparateurs à cadran
- plage de mesure: 0...20mm
- graduation: 0,01mm
Poids
- 1x 1N (suspente)
- 2x 2N
- 1x 5N
- 1x 10N
- 4x 20N
Informations logistiques
Dimensions et poids
Lxlxh: 400x300x650mm
Poids: env. 21kg
Lxlxh: 1170x480x178mm (systè me de rangement)
Liste de livraison
1 plaque de base avec colonne
3 poutres
3 comparateurs à cadran
1 jeu de poids
2 clé s pour vis à six pans creux
1 systè me de rangement avec mousse de protection
1 documentation didactique
Lxlxh: 400x300x650mm
Poids: env. 21kg
Lxlxh: 1170x480x178mm (systè me de rangement)
Liste de livraison
1 plaque de base avec colonne
3 poutres
3 comparateurs à cadran
1 jeu de poids
2 clé s pour vis à six pans creux
1 systè me de rangement avec mousse de protection
1 documentation didactique
Poids: 21 Kg Delai de livraison estimé : 5 semaines
