Ref: EWTGUFL151
FL 151 Amplificateur de mesure multivoie (Réf. 021.15100)
Nécessaire avec : FL 101 Extension possible jusqu'à 32 voies.
Dans l´ industrie, les déformations sont souvent enregistrées à l´ aide de jauges de contrainte.
Les jauges de contrainte ne fournissant que de petits signaux de mesure analogiques, ces signaux doivent être amplifiés par des amplificateurs de mesure.
Ils sont ensuite convertis en impulsions numériques et affichés comme valeurs de mesure.
Les valeurs de mesure peuvent être évaluées et traitées avec le PC.

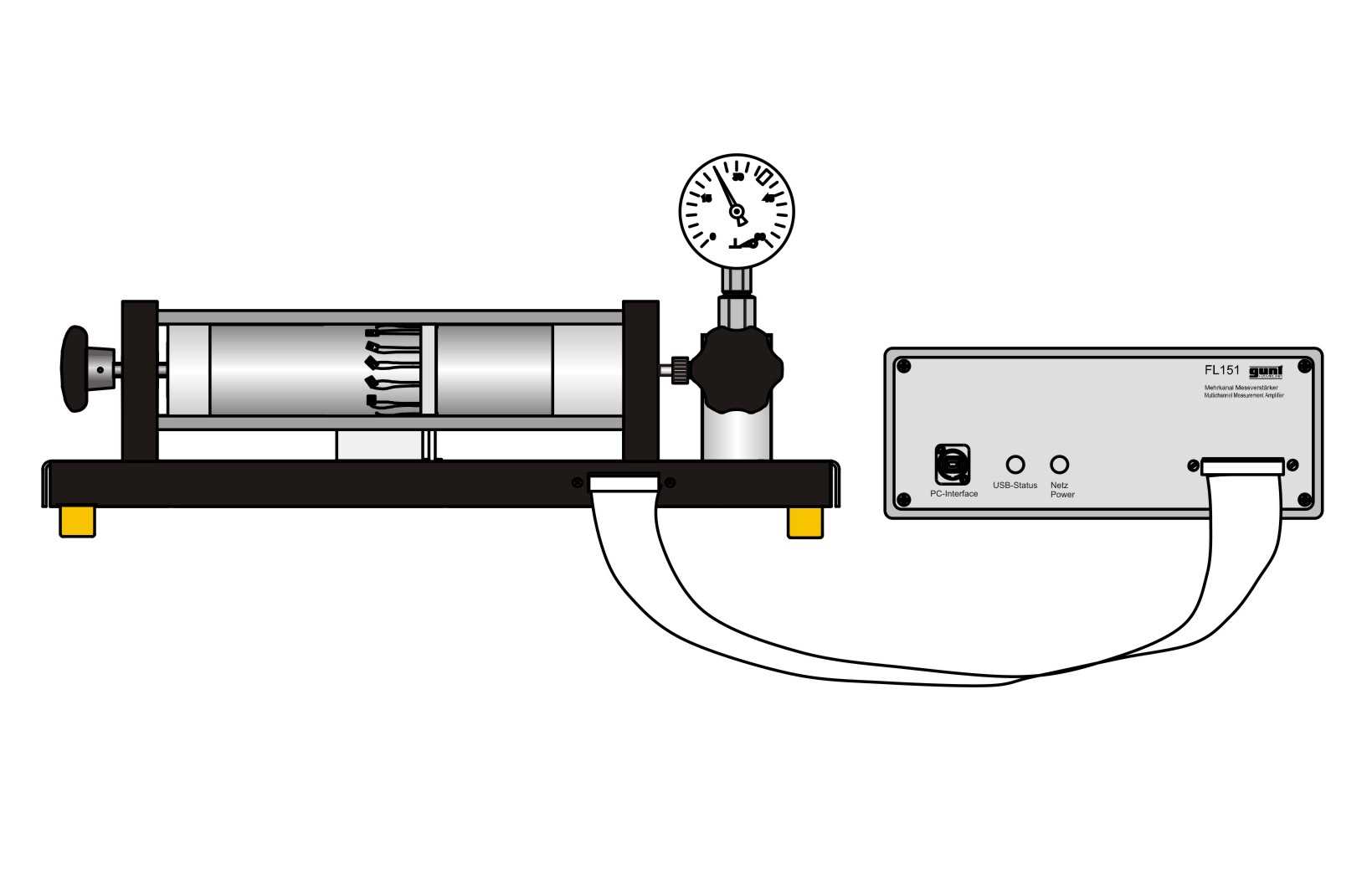

Le FL 151 est un amplificateur de mesure multivoie qui alimente les circuits à pont pour jauges de contrainte et permet de traiter les signaux de mesure reçus.
L´ appareil peut fonctionner seulement avec PC. L´ amplificateur de mesure contient 16 voies d´ entrée.

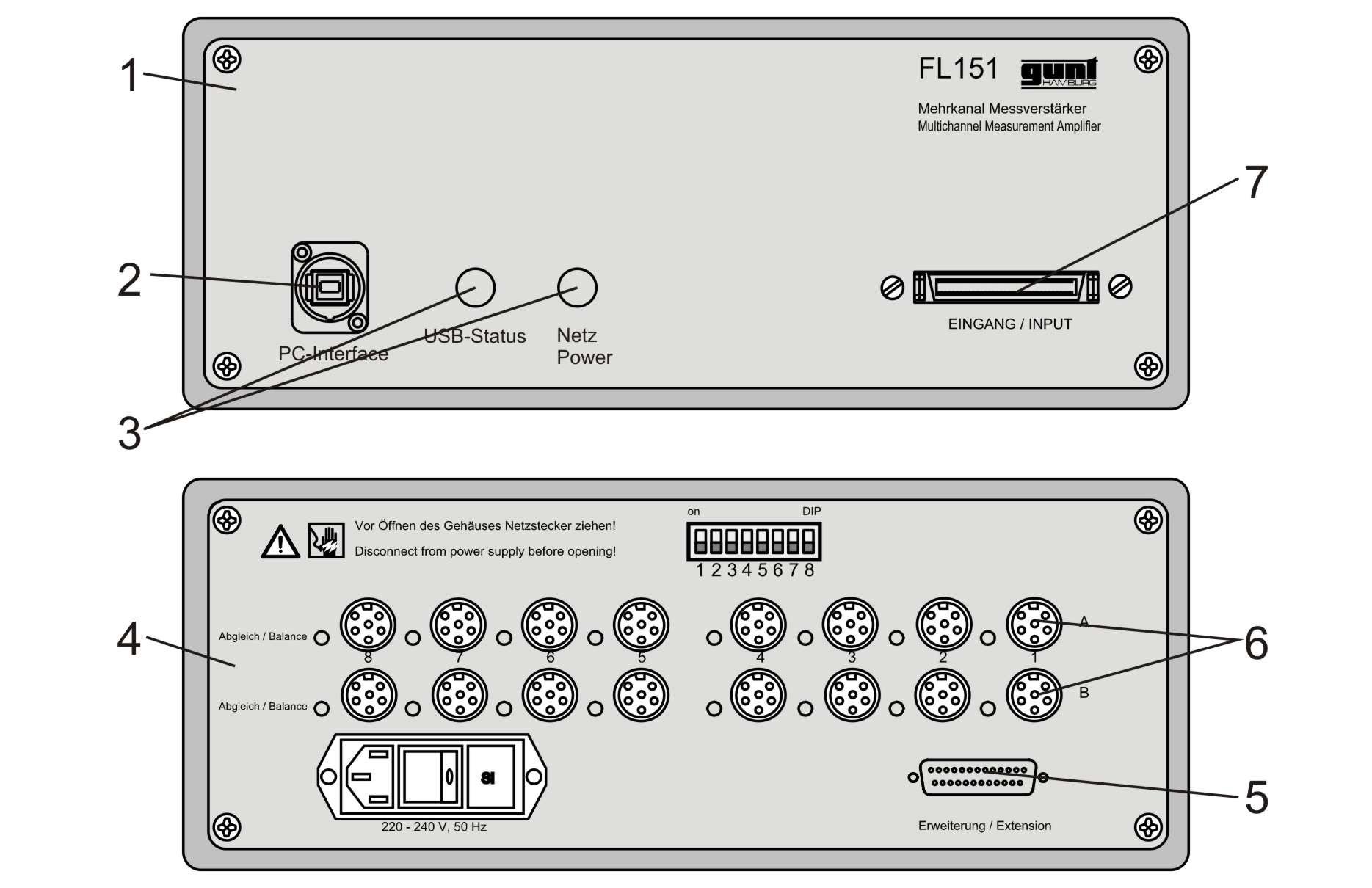

Les points de mesure pour jauge de contrainte sont raccordés aux potentiomètres ajustables via un connecteur multiple 68 pôles ou 16 connecteurs individuels (6 pôles).
L´ utilisation de l´ amplificateur de mesure multivoie s´ effectue de manière simple à l´ aide du logiciel fourni par une interface USB.

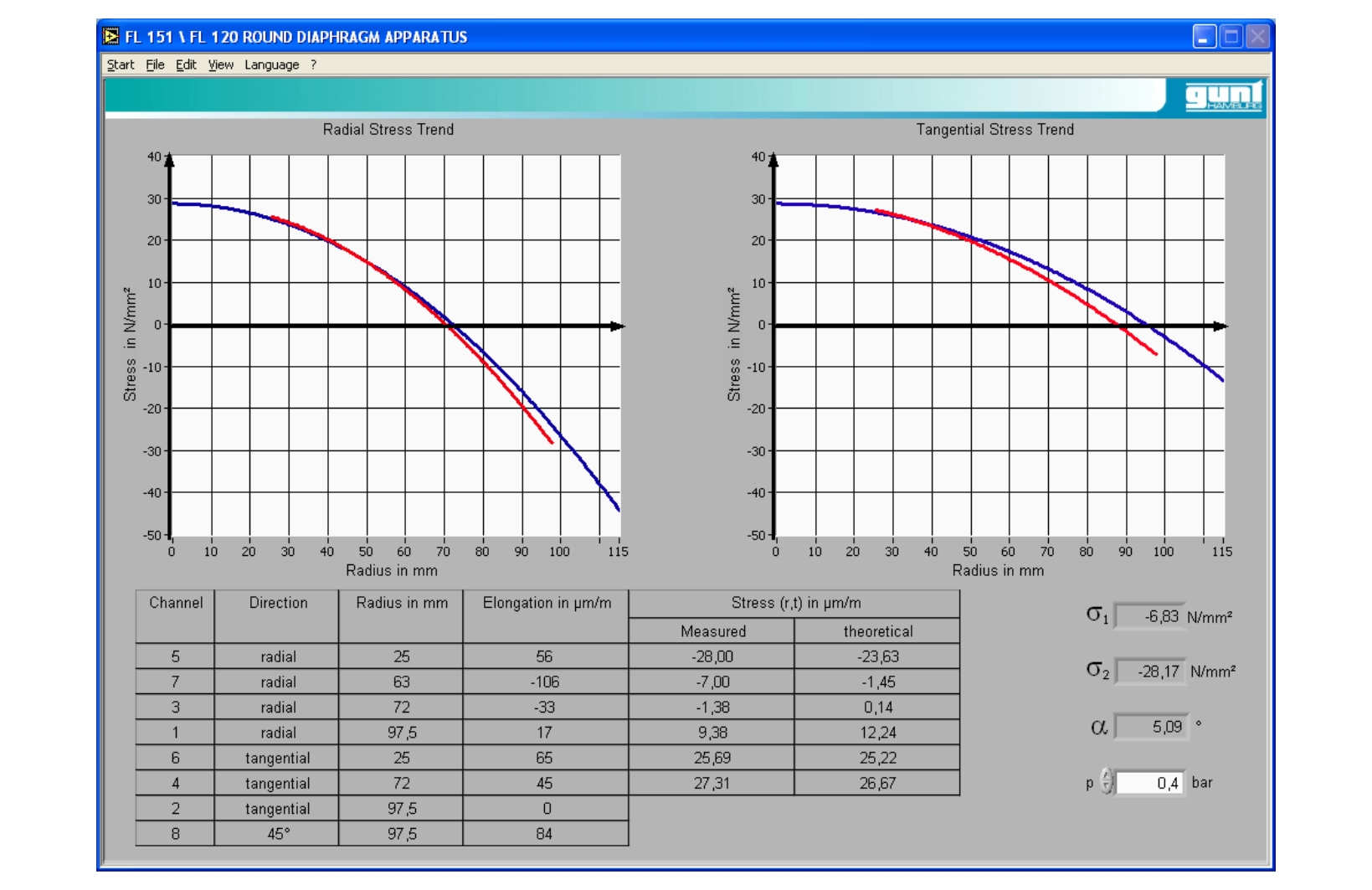

Les valeurs de mesure peuvent être lues et enregistrées sur le PC (p. ex. avec MS Excel).
- amplification des signaux à partir des points de mesure pour jauge de contrainte
- traitement des valeurs de mesure sur le PC
Les grandes lignes
- 16 voies d´ entrée pour traiter les signaux de mesure analogiques des jauges de contrainte
- raccordement simple des jauges de contrainte via un connecteur d´ entrées multiples ou des connecteurs individuels
- onçu pour la saisie de données assistée par ordinateur
- communication avec le PC par une interface USB
Amplificateur
- nombre de voies d´ entrée: 16
Raccord pour jauge de contrainte dans un montage en pont intégral ou en demi-pont
- résistance: min. 350Ohm/jauge de contrainte
- équilibrage à zéro: potentiomètre d´ ajustement 20 tours
- tension d´ alimentation des jauges de contrainte: ±5VCC
Réponse en fréquence ajustable via les ponts
- 4Hz/500Hz (-3dB)
Tension d´ entrée: max. ±50mV
Lxlxh: 370x315x160mm
Poids: env. 7kg
Necessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Liste de livraison
1 amplificateur de mesure multivoie
1 CD avec logiciel
1 câble USB
1 notice
