Ref: EWTGUET796
ET 796 Turbine à gaz comme moteur à réaction, avec interface PC USB et logiciel (Réf. 061.79600)
avec mesure de poussée, de températures, de pression, vitesse de rotation, débit du combustible
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Les moteurs à réaction sont des turbines à gaz qui créent une réaction.
Dans la construction aéronautique, les moteurs à réaction sont utilisés comme moyens de propulsion en raison de leur faible poids et de leur puissance élevée.

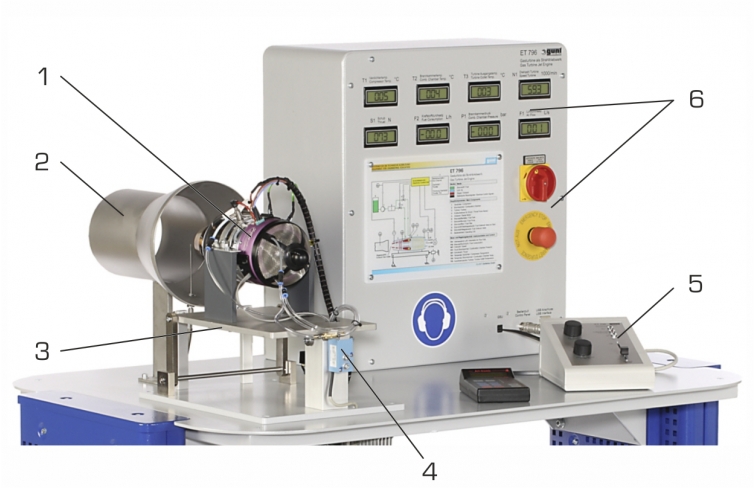

Le banc d´ essai ET 796 permet d´é tudier le comportement en fonctionnement d´ un moteur à réaction.

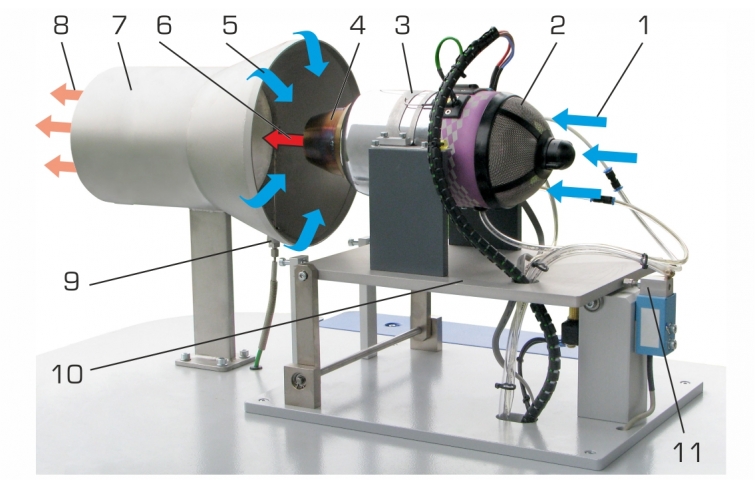

L´ ET 796 comprend les composants suivants: moteur à réaction (avec compresseur, chambre de combustion annulaire, turbine et tuyère de poussée), système d´ alimentation en combustible, système de démarrage et d´ allumage et système de technique de mesure et de commande.
La turbine à gaz fonctionne comme un cycle ouvert durant lequel l´ air est extrait de l´ environnement, puis réintroduit.
Dans le moteur à réaction, l´ air ambiant aspiré est d´ abord amené à une pression plus élevée dans le compresseur radial à un étage.
Dans la chambre de combustion suivante, le combustible est ajouté à l´ air comprimé et le mélange créé est brûlé.
La température et la vitesse d´écoulement du gaz augmentent.
De la chambre de combustion, le gaz passe dans la turbine axiale à un étage et cède une partie de son énergie à la turbine.
Cette turbine actionne le compresseur.
Dans la tuyère de poussée, le gaz partiellement détendu et refroidi se détend à la pression ambiante et accélère rapidement presque à la vitesse sonique.
Le gaz se dégageant à une vitesse plus élevée crée la poussée.
Afin de réduire la température de sortie, le jet d´échappement est mélangé à l´ air ambiant dans un tube mélangeur.
Le démarrage de la turbine à gaz s´ effectue de manière totalement automatique à l´ aide d´ un démarreur
électrique. La chambre de combustion annulaire se situe entre le compresseur et la turbine.
Avec une utilisation optimale du combustible, une faible perte de pression et un bon comportement à l´ allumage, la construction annulaire de cette chambre de combustion est typique de l´ emploi dans des moteurs à réaction.

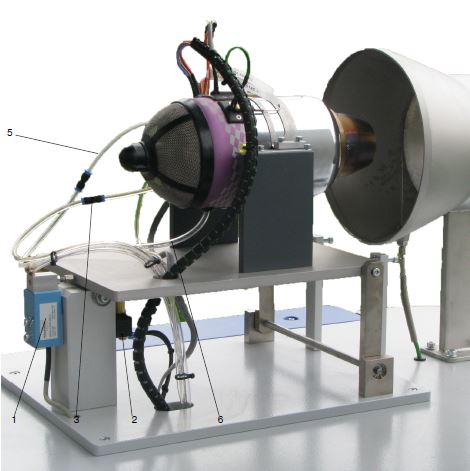

Le support de turbine mobile équipé d´ un capteur de force permet de mesurer la poussée.
La vitesse de rotation, les températures ainsi que les débits massiques de l´ air et du combustible sont enregistrés à l´ aide de capteurs.
Les valeurs mesurées peuvent être lues sur des affichages numériques.

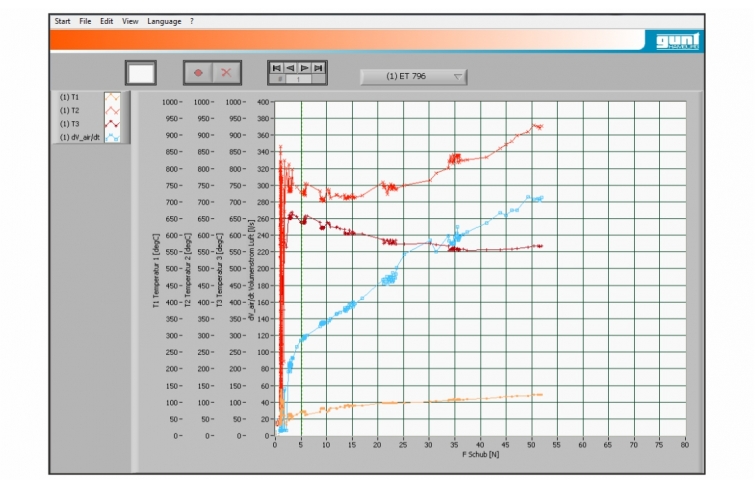

Les valeurs sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
d\fs16\lang1036 Les moteurs à réaction sont des turbines à gaz qui créent une réaction.
Dans la construction aéronautique, les moteurs à réaction sont utilisés comme moyens de propulsion en raison de leur faible poids et de leur puissance élevée.
Le banc d´ essai ET 796 permet d´é tudier le comportement en fonctionnement d´ un moteur à réaction.
L´ ET 796 comprend les composants suivants: moteur à réaction (avec compresseur, chambre de combustion annulaire, turbine et tuyère de poussée), système d´ alimentation en combustible, système de démarrage et d´ allumage et système de technique de mesure et de commande.
La turbine à gaz fonctionne comme un cycle ouvert durant lequel l´ air est extrait de l´ environnement, puis réintroduit.
Dans le moteur à réaction, l´ air ambiant aspiré est d´ abord amené à une pression plus élevée dans le compresseur radial à un étage.
Dans la chambre de combustion suivante, le combustible est ajouté à l´ air comprimé et le mélange créé est brûlé.
La température et la vitesse d´écoulement du gaz augmentent.
De la chambre de combustion, le gaz passe dans la turbine axiale à un étage et cède une partie de son énergie à la turbine.
Cette turbine actionne le compresseur.
Dans la tuyère de poussée, le gaz partiellement détendu et refroidi se détend à la pression ambiante et accélère rapidement presque à la vitesse sonique.
Le gaz se dégageant à une vitesse plus élevée crée la poussée.
Afin de réduire la température de sortie, le jet d´échappement est mélangé à l´ air ambiant dans un tube mélangeur.
Le démarrage de la turbine à gaz s´ effectue de manière totalement automatique à l´ aide d´ un démarreur
électrique. La chambre de combustion annulaire se situe entre le compresseur et la turbine.
Avec une utilisation optimale du combustible, une faible perte de pression et un bon comportement à l´ allumage, la construction annulaire de cette chambre de combustion est typique de l´ emploi dans des moteurs à réaction.
Le support de turbine mobile équipé d´ un capteur de force permet de mesurer la poussée.
La vitesse de rotation, les températures ainsi que les débits massiques de l´ air et du combustible sont enregistrés à l´ aide de capteurs.
Les valeurs mesurées peuvent être lues sur des affichages numériques.
Les valeurs sont transmises vers un PC afin d´ y être évaluées à l´ aide d´ un logiciel fourni.
La transmission des données au PC se fait par une interface USB.
La documentation didactique bien structurée expose les principes de base et guide l´étudiant dans la réalisation des essais.
Contenu didactique / Essais
- comportement en fonctionnement d´ un moteur à réaction, y compris la procédure de démarrage
- détermination de la poussée spécifique
- détermination de la consommation de combustible spécifique
- détermination du coefficient d´ air "
Les grandes lignes
- turbine à gaz utilisée comme moteur à réaction
- processus ouvert de turbine à gaz
Les caracté ristiques techniques
Moteur à réaction
- poussée max.: 82N à 117000min ^-1^
- plage de vitesse de rotation: 35000...117000min ^-1^
- consommation de combustible: max. 22L/h (pleine charge)
- température des gaz d'échappement: 610ºC
- puissance sonore à une distance de 1m: max. 130dB(A)
Combustible
- kérosène ou pétrole + huile pour turbine
Système de démarrage: démarreur électrique
1 réservoir de combustible: 5L
Plages de mesure
- pression différentielle: 0...150mbar
- pression de la chambre de combustion: 0...2,5bar
- température: 2x 0...1200ºC / 1x 0...400ºC
- vitesse de rotation: 0...120000min ^-1^
- consommation de combustible: 0...25L/h
- force: 0...+/-200N
- comportement en fonctionnement d´ un moteur à réaction, y compris la procédure de démarrage
- détermination de la poussée spécifique
- détermination de la consommation de combustible spécifique
- détermination du coefficient d´ air "
Les grandes lignes
- turbine à gaz utilisée comme moteur à réaction
- processus ouvert de turbine à gaz
Les caracté ristiques techniques
Moteur à réaction
- poussée max.: 82N à 117000min ^-1^
- plage de vitesse de rotation: 35000...117000min ^-1^
- consommation de combustible: max. 22L/h (pleine charge)
- température des gaz d'échappement: 610ºC
- puissance sonore à une distance de 1m: max. 130dB(A)
Combustible
- kérosène ou pétrole + huile pour turbine
Système de démarrage: démarreur électrique
1 réservoir de combustible: 5L
Plages de mesure
- pression différentielle: 0...150mbar
- pression de la chambre de combustion: 0...2,5bar
- température: 2x 0...1200ºC / 1x 0...400ºC
- vitesse de rotation: 0...120000min ^-1^
- consommation de combustible: 0...25L/h
- force: 0...+/-200N
Informations logistiques
Dimensions et poids
Lxlxh: 1230x800x1330mm
Poids: env. 112kg
Né cessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Ventilation de 1000m³/h, évacuation des gaz d´échappement requise
Liste de livraison
1 banc d´ essai
1x huile pour turbine (250mL)
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
1 notice du fabricant (turbine)

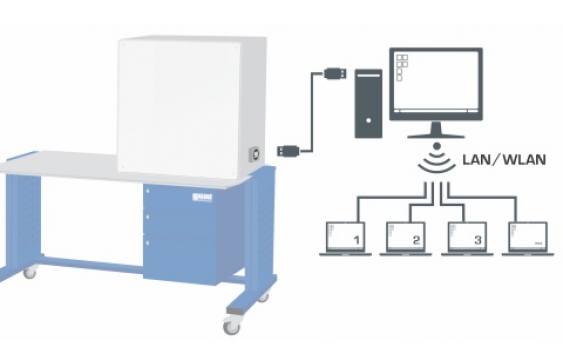

en option
pour l'apprentissage à distance
GU 100 Web Access Box
avec
ET 796W Web Access Software
Lxlxh: 1230x800x1330mm
Poids: env. 112kg
Né cessaire au fonctionnement
230V, 50/60Hz, 1 phase ou 120V, 60Hz/CSA, 1 phase
Ventilation de 1000m³/h, évacuation des gaz d´échappement requise
Liste de livraison
1 banc d´ essai
1x huile pour turbine (250mL)
1 CD avec logiciel GUNT + câble USB
1 documentation didactique
1 notice du fabricant (turbine)
en option
pour l'apprentissage à distance
GU 100 Web Access Box
avec
ET 796W Web Access Software
Poids: 112 Kg Delai de livraison estimé : 16 semaines
