ET 620 CTA industrielle climatisation eau glacée, chauffage, humidificateur, ventilation (061.62000)
Pilotage par API avec IHM, permet la maintenance filtre, courroie, sécurité incendie
La structure d´ essai représente une installation de climatisation et de ventilation réelle.
La puissance de l´ installation est suffisante pour climatiser une salle de laboratoire.
L´ installation de climatisation et de ventilation comprend un élément filtrant, un ventilateur avec moteur à commutation électronique (EC) et régulation de vitesse, un refroidisseur d´ eau refroidi par air, un réchauffeur d´ air électrique et une humidification avec humidificateur à vapeur.
Les fonctions suivantes sont possibles: chauffer / refroidir et humidifier / déshumidifier.

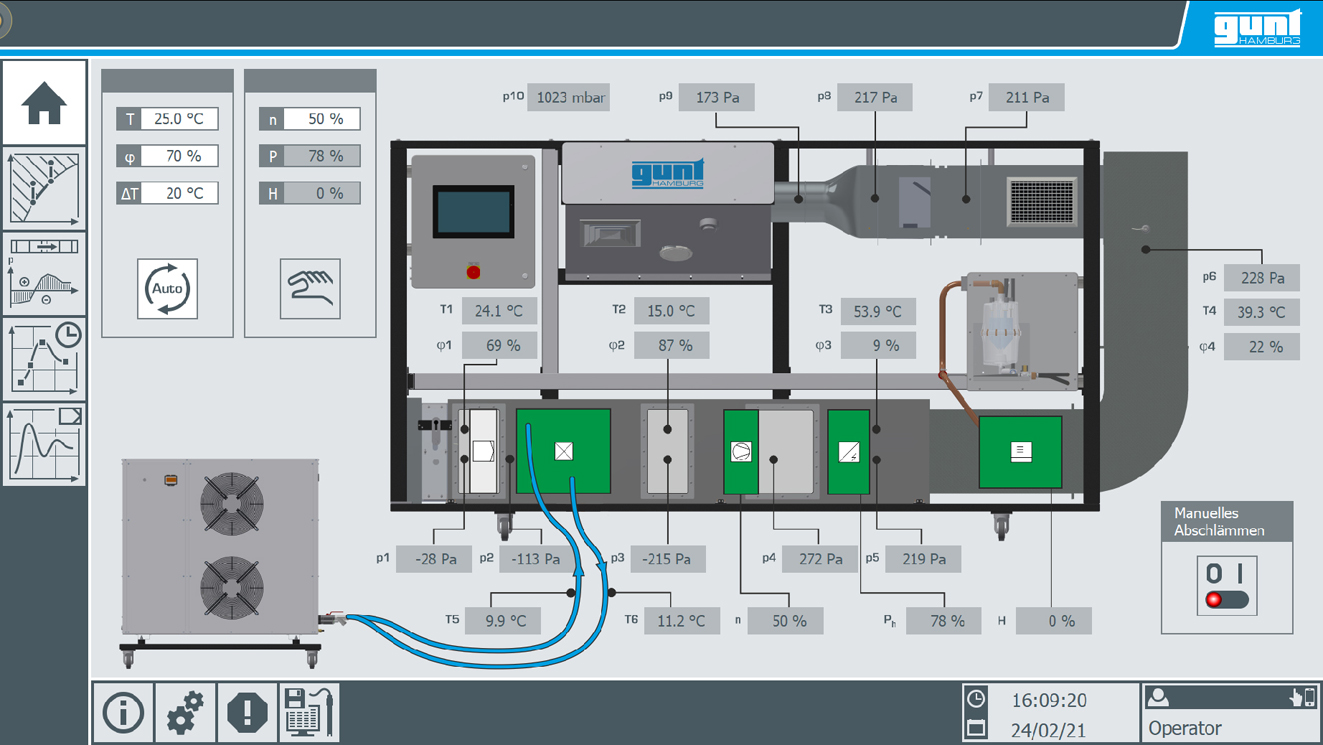

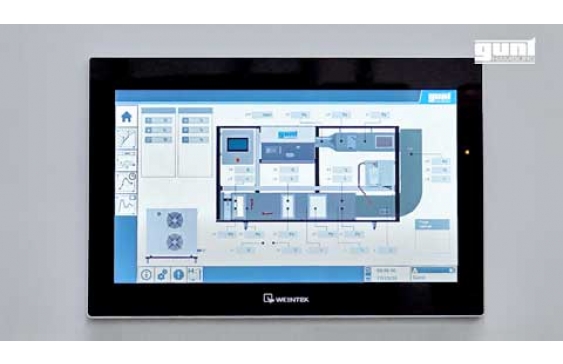

Les composants actifs peuvent en outre être lancés un à un manuellement, ou utilisés en mode automatique par le biais d´ une API central.
L´ API permet de régler la température et l´ humidité de l´ air indépendamment l´ une de l´ autre.

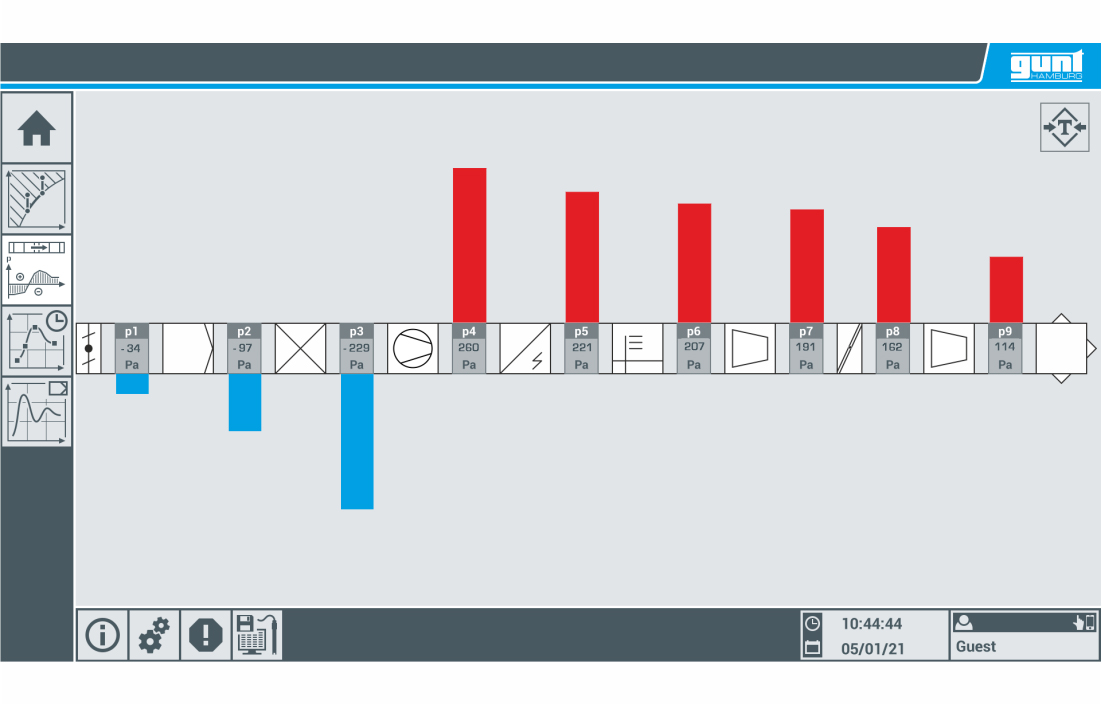

Les pertes de pression peuvent être mesurées sur n´ importe quelle section du conduit.

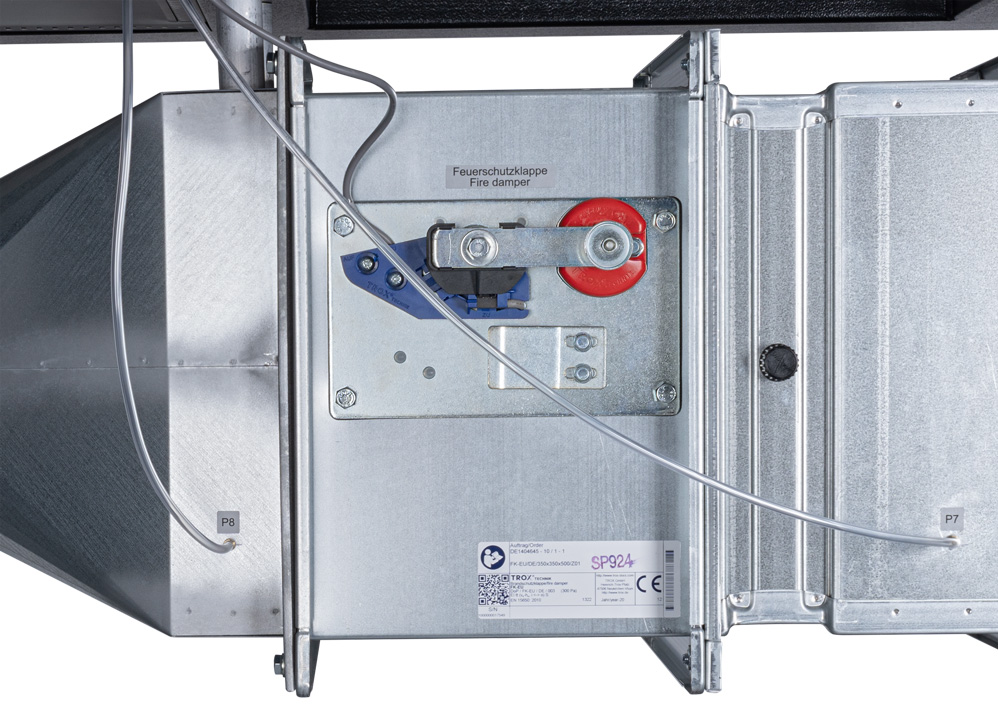

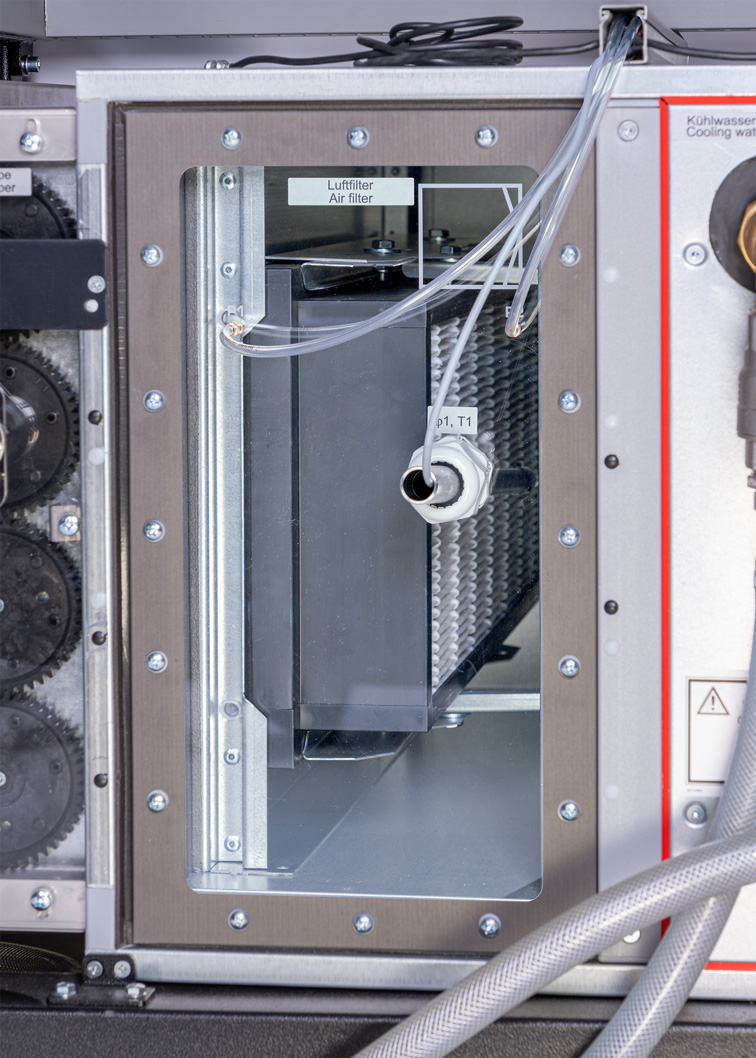

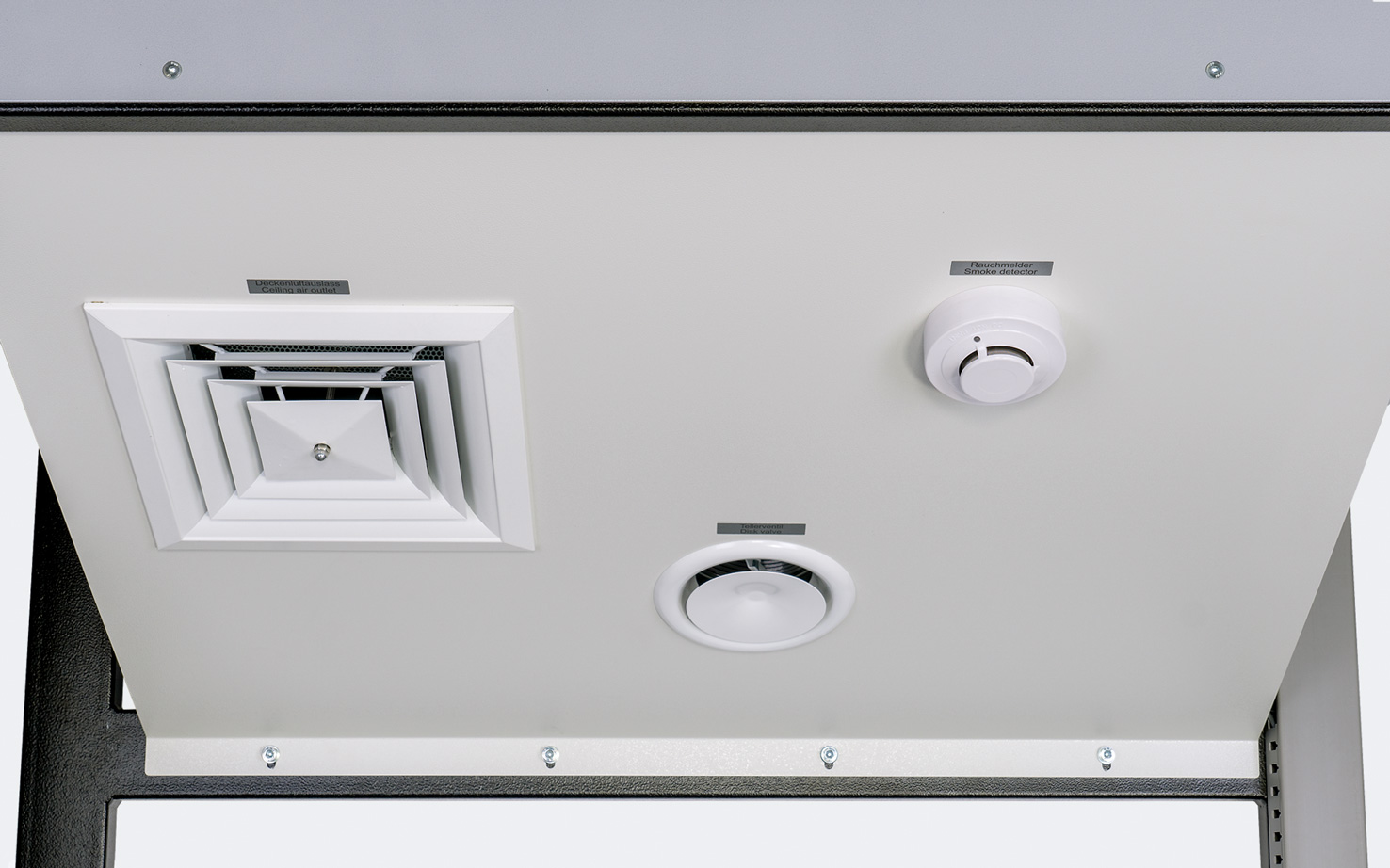

Tous les composants courants comme les filtres, réchauffeur d´ air / refroidisseur d´ air, sorties, détecteur de fumée, persiennes, clapets de révision et clapets coupe-feu sont présents et peuvent faire l´ objet d´étudié.

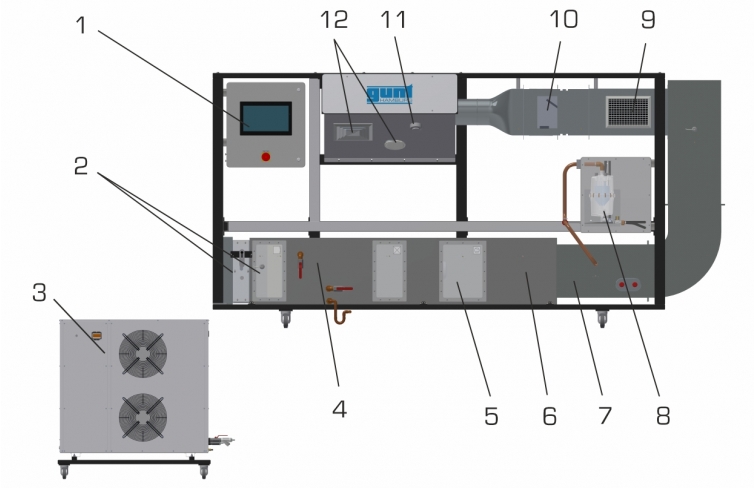

L´ installation de climatisation et de ventilation est composée de deux parties indépendantes les unes des autres: appareil principal et refroidisseur d´ eau.
La liaison se fait par l´ intermédiaire de tuyaux.
En raison de la chaleur perdue, il convient de ne pas mettre le refroidisseur d´ eau dans la pièce à climatiser.
La puissance de l´ installation est suffisante pour climatiser une salle de laboratoire.
L´ installation de climatisation et de ventilation comprend un élément filtrant, un ventilateur avec moteur à commutation électronique (EC) et régulation de vitesse, un refroidisseur d´ eau refroidi par air, un réchauffeur d´ air électrique et une humidification avec humidificateur à vapeur.
Les fonctions suivantes sont possibles: chauffer / refroidir et humidifier / déshumidifier.
Les composants actifs peuvent en outre être lancés un à un manuellement, ou utilisés en mode automatique par le biais d´ une API central.
L´ API permet de régler la température et l´ humidité de l´ air indépendamment l´ une de l´ autre.
Les pertes de pression peuvent être mesurées sur n´ importe quelle section du conduit.
Tous les composants courants comme les filtres, réchauffeur d´ air / refroidisseur d´ air, sorties, détecteur de fumée, persiennes, clapets de révision et clapets coupe-feu sont présents et peuvent faire l´ objet d´étudié.
L´ installation de climatisation et de ventilation est composée de deux parties indépendantes les unes des autres: appareil principal et refroidisseur d´ eau.
La liaison se fait par l´ intermédiaire de tuyaux.
En raison de la chaleur perdue, il convient de ne pas mettre le refroidisseur d´ eau dans la pièce à climatiser.
Contenu didactique / Essais
- principes de base des techniques de climatisation et de ventilation adaptés à la pratique
- structure et maintenance d´ une installation de climatisation et de ventilation
- principes du conditionnement de l´ air ambiant (diagramme h,x)
- explication des composants: filtres, réchauffeur d´ air, refroidisseur d´ air, humidificateur, refroidisseur d´ eau, API, clapets, sorties
- fonctionnement des dispositifs de sécurité
- mesure de l´évolution de la pression et des pertes de pression
- impact du refroidisseur d´ air, du réchauffeur d´ air et de l´ humidificateur sur l´état de l´ air à la sortie
- étude du comportement de régulation d´ un régulateur de climatisation, détermination de facteurs limitants
Les grandes lignes
- installation complète de climatisation et de ventilation pour l´ utilisation en laboratoire
- relation étroite avec la pratique, grâce à une échelle réelle et à l´ utilisation de composants courants sur le marché
- fonctionnement manuel ou automatique via API
- principes de base des techniques de climatisation et de ventilation adaptés à la pratique
- structure et maintenance d´ une installation de climatisation et de ventilation
- principes du conditionnement de l´ air ambiant (diagramme h,x)
- explication des composants: filtres, réchauffeur d´ air, refroidisseur d´ air, humidificateur, refroidisseur d´ eau, API, clapets, sorties
- fonctionnement des dispositifs de sécurité
- mesure de l´évolution de la pression et des pertes de pression
- impact du refroidisseur d´ air, du réchauffeur d´ air et de l´ humidificateur sur l´état de l´ air à la sortie
- étude du comportement de régulation d´ un régulateur de climatisation, détermination de facteurs limitants
Les grandes lignes
- installation complète de climatisation et de ventilation pour l´ utilisation en laboratoire
- relation étroite avec la pratique, grâce à une échelle réelle et à l´ utilisation de composants courants sur le marché
- fonctionnement manuel ou automatique via API
Caractéristiques techniques

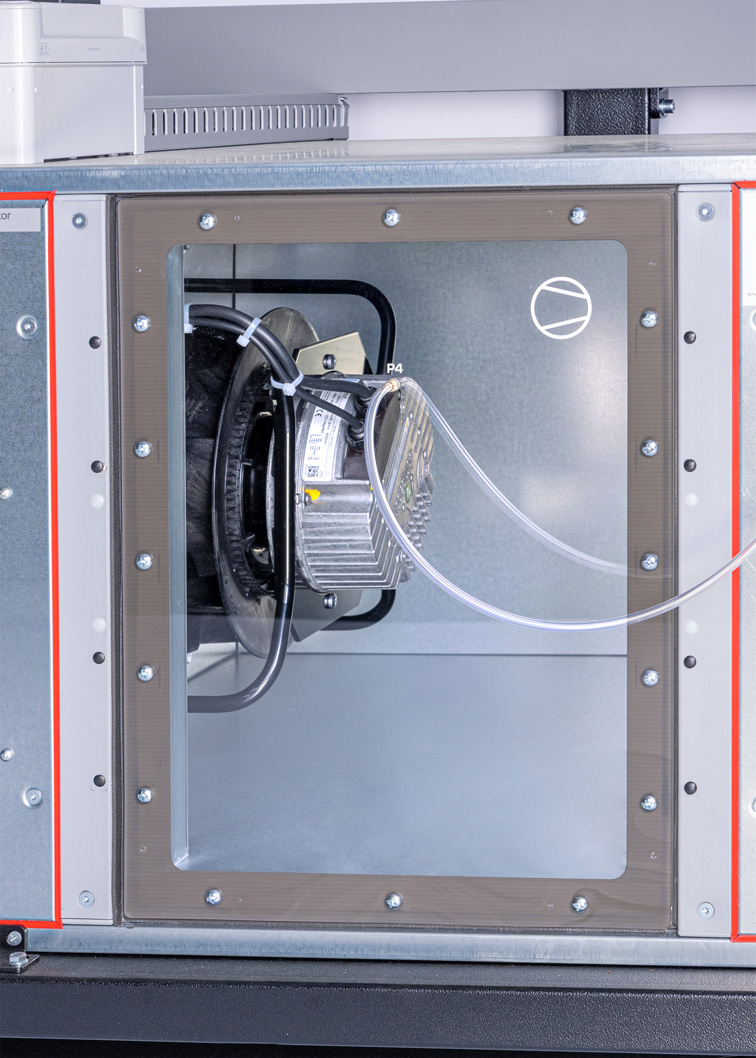

Ventilateur, moteur EC
- vitesse nominale: 2998min-1
- puissance du moteur d´ entraînement: 0,5kW
- débit: 840...1800m3/h
- niveau de pression max.: 715Pa

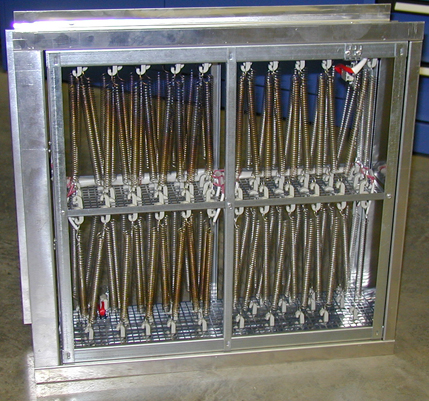

Réchauffeur d´ air, 4 niveaux: 0-3-6-9-12kW
Refroidisseur d´ eau avec compresseur scroll
- puissance frigorifique: env. 16,9kW à 15/32ºC
- puissance absorbée: env. 4,5kW à 15/32ºC
- débit: 2,9m3/h
- réservoir d´ eau: 70L

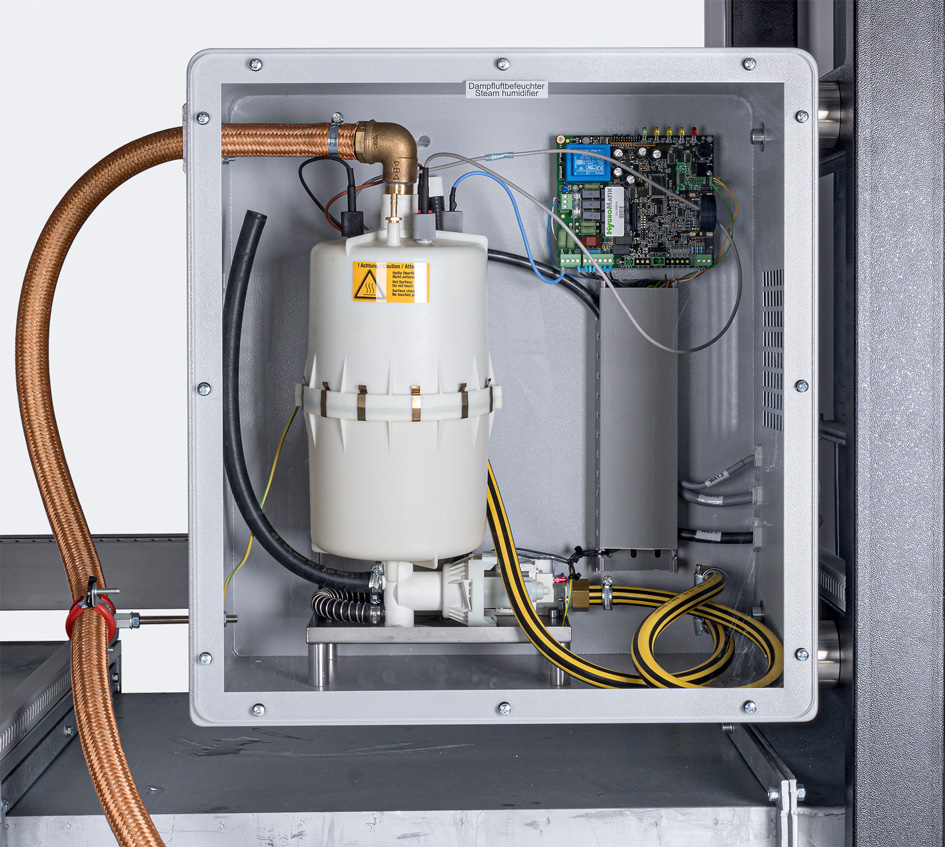

Humidificateur à vapeur
- capacité de vapeur: 10kg/h,
- puissance absorbée: 7,5kW
Conduit principal, lxh: 712x508mm
Agent réfrigérant: R410A, GWP: 2088, volume de remplissage: 2,3kg, équivalent CO2: 4,8t
Plages de mesure
- pression: 0...600mbar
Alimentation TRI 400V, 50Hz, 3 phases
Ventilateur, moteur EC
- vitesse nominale: 2998min-1
- puissance du moteur d´ entraînement: 0,5kW
- débit: 840...1800m3/h
- niveau de pression max.: 715Pa
Réchauffeur d´ air, 4 niveaux: 0-3-6-9-12kW
Refroidisseur d´ eau avec compresseur scroll
- puissance frigorifique: env. 16,9kW à 15/32ºC
- puissance absorbée: env. 4,5kW à 15/32ºC
- débit: 2,9m3/h
- réservoir d´ eau: 70L
Humidificateur à vapeur
- capacité de vapeur: 10kg/h,
- puissance absorbée: 7,5kW
Conduit principal, lxh: 712x508mm
Agent réfrigérant: R410A, GWP: 2088, volume de remplissage: 2,3kg, équivalent CO2: 4,8t
Plages de mesure
- pression: 0...600mbar
Alimentation TRI 400V, 50Hz, 3 phases
Informations logistiques
Dimensions et poids
Lxlxh: 3900x800x1946mm; 560kg (banc d´ essai)
Lxlxh: 1440x600x1500mm; 245kg (refroidisseur d´ eau)
Necessaire au fonctionnement
raccord d´ eau, drain
Lxlxh: 3900x800x1946mm; 560kg (banc d´ essai)
Lxlxh: 1440x600x1500mm; 245kg (refroidisseur d´ eau)
Necessaire au fonctionnement
raccord d´ eau, drain
Techniques > Thermique > Génie frigorifique et climatique > Installations de climatisation proches de la pratique
Formations > BAC PRO TISEC > Guide des équipements pour le BAC PRO TISEC
Poids: 805 Kg Delai de livraison estimé : 16 semaines
