ET 278 Chaîne de l'hydrogène, électrolyser (PEM), stockage H2, pile à combustible H2 30W
Banc mobile, avec API, IHM tactile, logiciel d'acquisition
Dans les systèmes dapprovisionnement en énergie en réseau, lénergie électrique excédentaire provenant de sources renouvelables est temporairement stockée en tant quénergie chimique sous forme dhydrogène.
Le circuit dhydrogène permet de stocker lhydrogène et de le reconvertir en énergie électrique si nécessaire.
Les écarts entre loffre et la demande dénergie sont ainsi compensés.

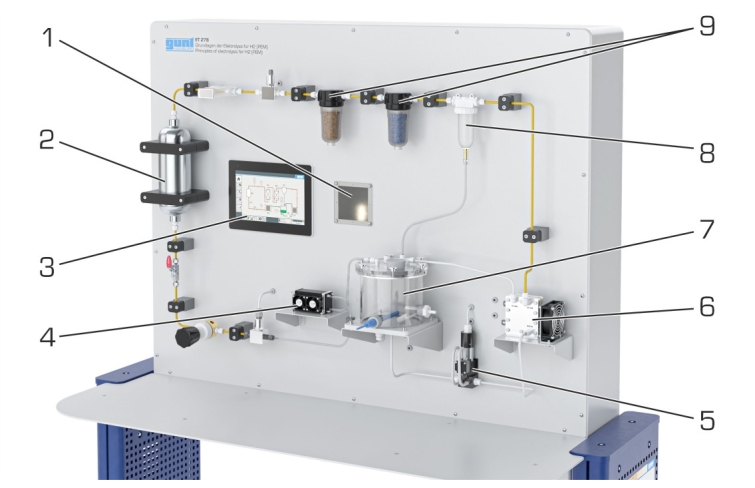

Le banc dessai ET 278 contient tous les éléments nécessaires pour étudier la conversion de lénergie électrique en hydrogène et la conversion inverse dans un circuit.

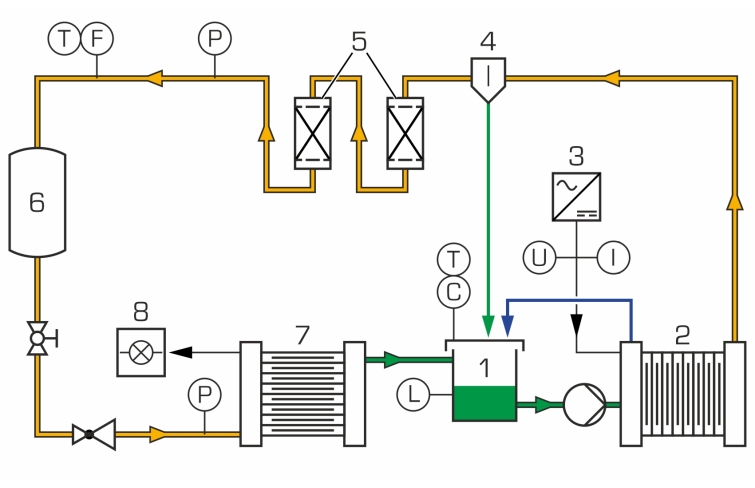

Leau ultra-pure est transformée en hydrogène dans un électrolyseur.

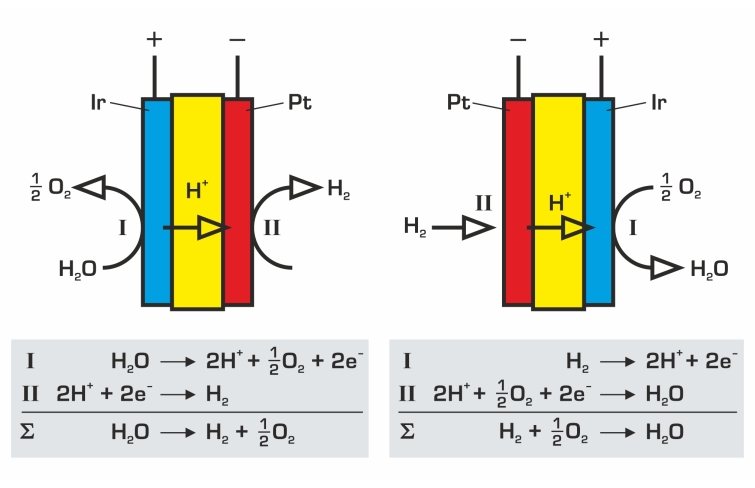

Leau (H2O) est alors décomposée en hydrogène (H2) et en oxygène (O2) à laide de la membrane échangeuse de protons (technologie PEM).
Une source de tension continue permet de fournir la tension nécessaire aux cellules de lélectrolyseur.
Lhydrogène produit est stocké temporairement dans un réservoir tampon après traitement.
Ensuite, lhydrogène stocké est retransformé en eau dans une pile à combustible à laide de la technologie PEM et avec loxygène de lair ambiant.
Il en résulte de lénergie électrique et le circuit dhydrogène se ferme.
Lénergie électrique est utilisée pour alimenter un consommateur (lampe halogène).
Les valeurs de mesure pour le débit et la pression dhydrogène ainsi que le courant et la tension sur lélectrolyseur sont surveillées.
Un bilan énergétique peut être établi à partir des valeurs de mesure saisies.
Linstallation est commandée par un API intégré avec écran tactile.
Grâce à un routeur intégré, un terminal peut également commander et contrôler linstallation dessai.
Linterface utilisateur peut en outre être affichée sur dautres terminaux (Screen-Mirroring).
Les valeurs de mesure peuvent être sauvegardées en interne à laide de lAPI.
Il est possible daccéder aux valeurs de mesure sauvegardées à partir de terminaux via WLAN avec routeur intégré/connexion LAN au réseau du client.
Le circuit dhydrogène permet de stocker lhydrogène et de le reconvertir en énergie électrique si nécessaire.
Les écarts entre loffre et la demande dénergie sont ainsi compensés.
Le banc dessai ET 278 contient tous les éléments nécessaires pour étudier la conversion de lénergie électrique en hydrogène et la conversion inverse dans un circuit.
Leau ultra-pure est transformée en hydrogène dans un électrolyseur.
Leau (H2O) est alors décomposée en hydrogène (H2) et en oxygène (O2) à laide de la membrane échangeuse de protons (technologie PEM).
Une source de tension continue permet de fournir la tension nécessaire aux cellules de lélectrolyseur.
Lhydrogène produit est stocké temporairement dans un réservoir tampon après traitement.
Ensuite, lhydrogène stocké est retransformé en eau dans une pile à combustible à laide de la technologie PEM et avec loxygène de lair ambiant.
Il en résulte de lénergie électrique et le circuit dhydrogène se ferme.
Lénergie électrique est utilisée pour alimenter un consommateur (lampe halogène).
Les valeurs de mesure pour le débit et la pression dhydrogène ainsi que le courant et la tension sur lélectrolyseur sont surveillées.
Un bilan énergétique peut être établi à partir des valeurs de mesure saisies.
Linstallation est commandée par un API intégré avec écran tactile.
Grâce à un routeur intégré, un terminal peut également commander et contrôler linstallation dessai.
Linterface utilisateur peut en outre être affichée sur dautres terminaux (Screen-Mirroring).
Les valeurs de mesure peuvent être sauvegardées en interne à laide de lAPI.
Il est possible daccéder aux valeurs de mesure sauvegardées à partir de terminaux via WLAN avec routeur intégré/connexion LAN au réseau du client.
Contenu didactique / Essais
- circuit H2: conversion de lénergie électrique en énergie chimique (hydrogène) et de nouveau en énergie électrique
- production de H2 au moyen dun électrolyseur PEM
- production dénergie électrique au moyen dune pile à combustible PEM pour consommation directe de H2
- relations entre les paramètres de fonctionnement de lélectrolyseur
- calcul des paramètres pertinents
- détermination du bilan énergétique
- screen mirroring: mise en miroir de linterface utilisateur sur 10 terminaux maximum
navigation dans le menu indépendante de la surface affichée sur lécran tactile
différents niveaux dutilisateurs sélectionnables sur le terminal: pour lobservation des essais ou pour la commande et lutilisation
- circuit H2: conversion de lénergie électrique en énergie chimique (hydrogène) et de nouveau en énergie électrique
- production de H2 au moyen dun électrolyseur PEM
- production dénergie électrique au moyen dune pile à combustible PEM pour consommation directe de H2
- relations entre les paramètres de fonctionnement de lélectrolyseur
- calcul des paramètres pertinents
- détermination du bilan énergétique
- screen mirroring: mise en miroir de linterface utilisateur sur 10 terminaux maximum
navigation dans le menu indépendante de la surface affichée sur lécran tactile
différents niveaux dutilisateurs sélectionnables sur le terminal: pour lobservation des essais ou pour la commande et lutilisation
Poids: 180 Kg Delai de livraison estimé : 16 semaines
