Ref: EWTGUET180
ET 180 Pressostats en génie frigorifique, affichage des états de commutation par lampes (061.18000)
Protection en cas de dépression et de surpression dans le circuit frigorifique
Il est possible de dé montrer le fonctionnement de ce qu'on appelle les pressostats utilisé s en gé nie frigorifique à l'aide de cet appareil d'essai.
Les pressostats servent à proté ger le compresseur et les parties de l'installation des pressions trop hautes ou trop basses.
Ils sont aussi utilisé s dans un arrê t par "Pump-down" pour la dé connexion du compresseur.
Selon le cas d'utilisation, certains pressostats uniques ou pressostats combiné s sont utilisé s pour la haute et basse pression.
Des pressostats pour la surveillance de les pressions sont disponibles.
Les é tats de commutation sont affiché s par des lampes de signalisation.

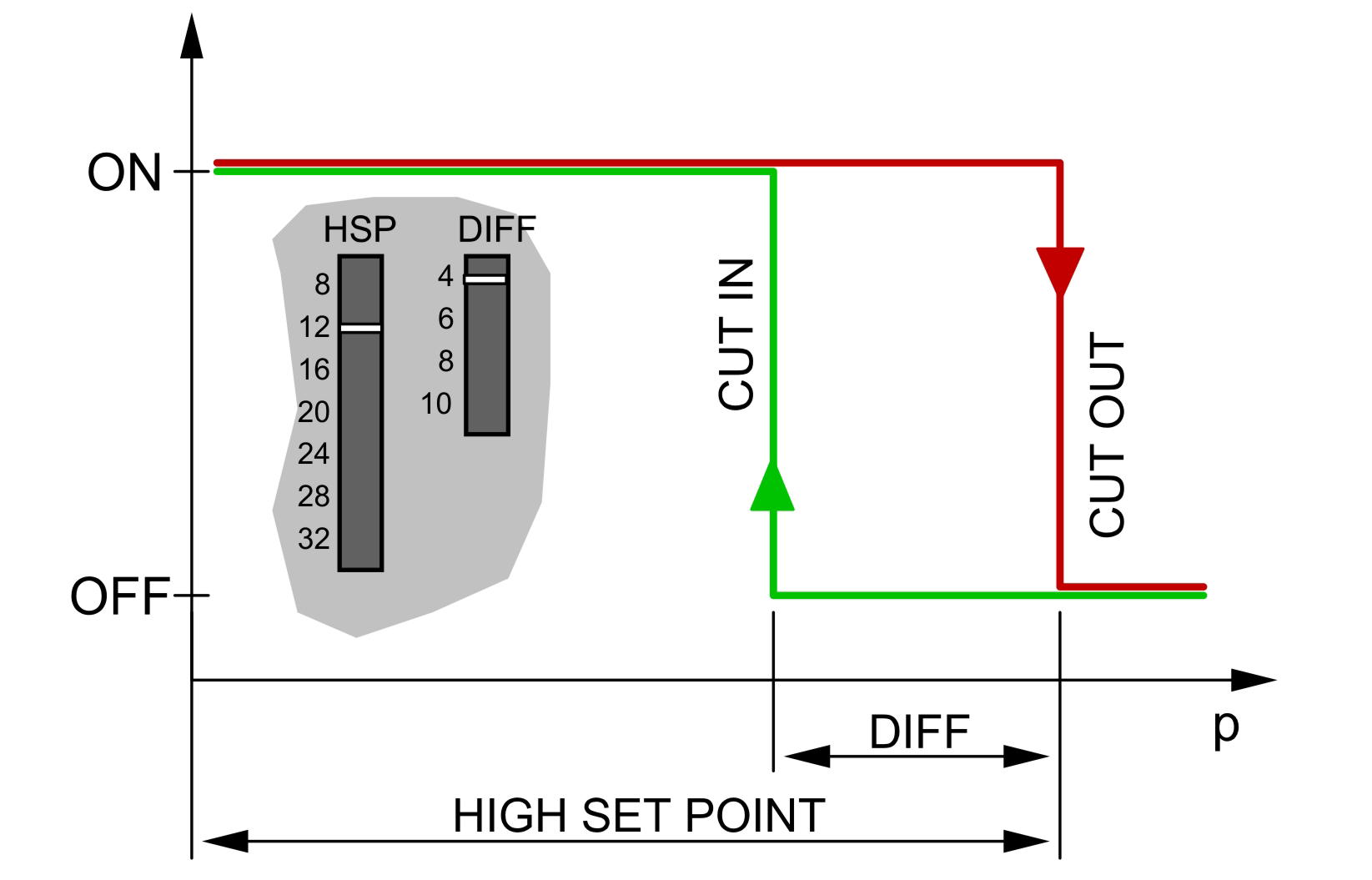

Les seuils de commutation et hysté ré sis peuvent ê tre ajusté s par les apprentis.
Il est ainsi permis d'é tudier et de comprendre le comportement de commutation du pressostat.

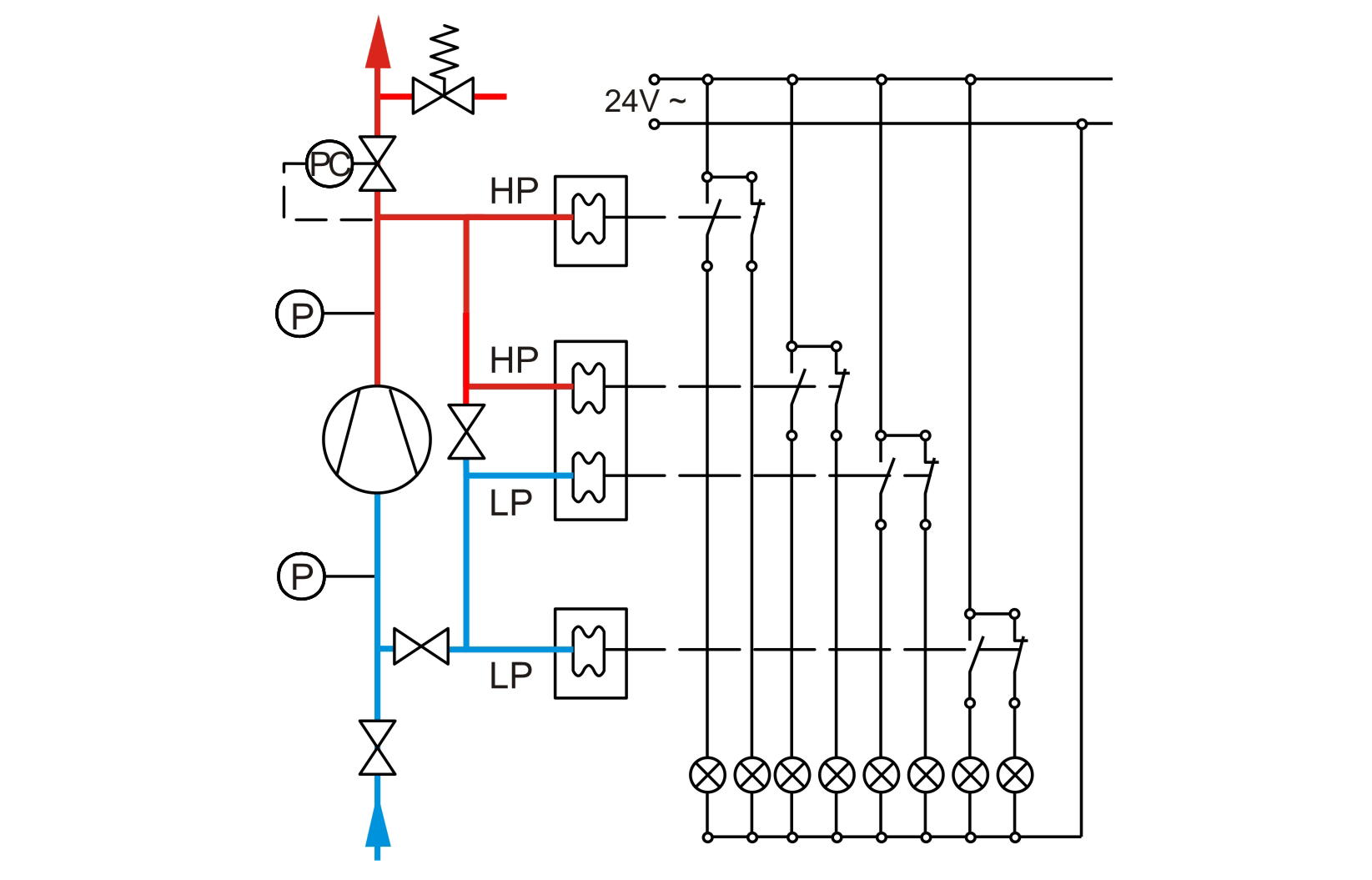

Un compresseur d'agent ré frigé rant typique produit les pressions de contrô le.
Les manomè tres affichent les pressions. L'air est utilisé comme agent de pressurisation.
Un fonctionnement sans danger des pressostats est ré alisé à 24V.
Les pressostats servent à proté ger le compresseur et les parties de l'installation des pressions trop hautes ou trop basses.
Ils sont aussi utilisé s dans un arrê t par "Pump-down" pour la dé connexion du compresseur.
Selon le cas d'utilisation, certains pressostats uniques ou pressostats combiné s sont utilisé s pour la haute et basse pression.
Des pressostats pour la surveillance de les pressions sont disponibles.
Les é tats de commutation sont affiché s par des lampes de signalisation.
Les seuils de commutation et hysté ré sis peuvent ê tre ajusté s par les apprentis.
Il est ainsi permis d'é tudier et de comprendre le comportement de commutation du pressostat.
Un compresseur d'agent ré frigé rant typique produit les pressions de contrô le.
Les manomè tres affichent les pressions. L'air est utilisé comme agent de pressurisation.
Un fonctionnement sans danger des pressostats est ré alisé à 24V.
Contenu didactique / Essais
- acqué rir une connaissance de spé cialiste du gé nie frigorifique par des exercices pratiques
- fonction d'un pressostat
- diffé rence entre pressostat basse et haute pression
- diffé rence entre contacts à ouverture et à fermeture d'un commutateur
- ajuster le seuil de commutation
- ajuster la diffé rence de commutation
- enregistrer le comportement de commutation du pressostat en fonction de la pression
Les grandes lignes
- acqué rir une connaissance de spé cialiste du gé nie frigorifique par des exercices pratiques
- vé rification et ajustage des pressostats en gé nie frigorifique

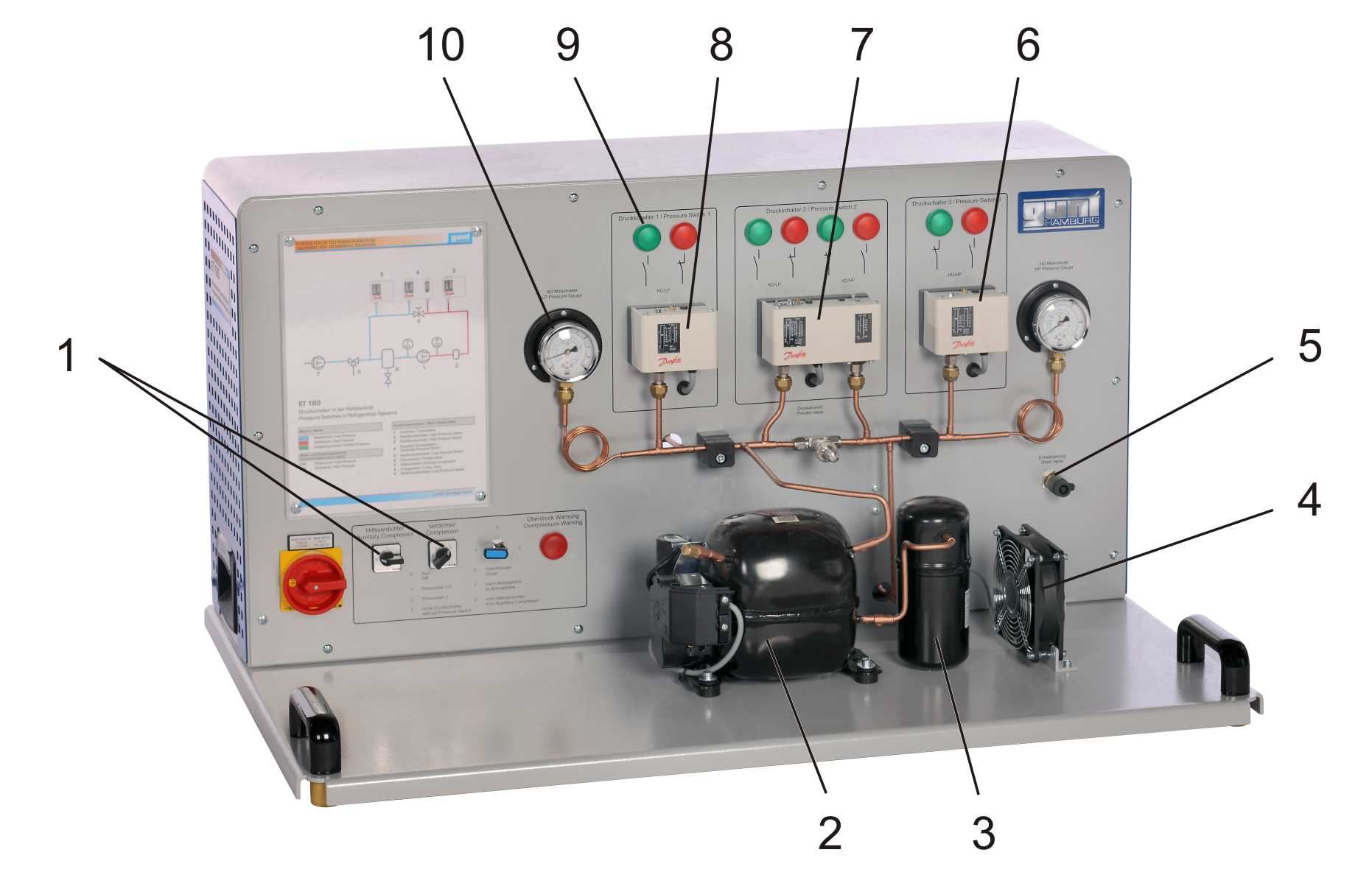

- structure visible sur la face avant
- affichage des é tats de commutation par des lampes
- propre production de pression par compresseur
Les caracté ristiques techniques
Domaine de pression du compresseur: -0,9...24bar
Domaine d'ajustage du pressostat
- basse pression: -0,9...7,0bar
hysté ré sis: 0,7...4,0bar
- haute pression: 8,0...32,0bar
hysté ré sis: 4...10bar
Plages de mesure
manomè tre
- basse pression: -1...9bar
- haute pression: -1...24bar
230V, 50Hz, 1 phase
- acqué rir une connaissance de spé cialiste du gé nie frigorifique par des exercices pratiques
- fonction d'un pressostat
- diffé rence entre pressostat basse et haute pression
- diffé rence entre contacts à ouverture et à fermeture d'un commutateur
- ajuster le seuil de commutation
- ajuster la diffé rence de commutation
- enregistrer le comportement de commutation du pressostat en fonction de la pression
Les grandes lignes
- acqué rir une connaissance de spé cialiste du gé nie frigorifique par des exercices pratiques
- vé rification et ajustage des pressostats en gé nie frigorifique
- structure visible sur la face avant
- affichage des é tats de commutation par des lampes
- propre production de pression par compresseur
Les caracté ristiques techniques
Domaine de pression du compresseur: -0,9...24bar
Domaine d'ajustage du pressostat
- basse pression: -0,9...7,0bar
hysté ré sis: 0,7...4,0bar
- haute pression: 8,0...32,0bar
hysté ré sis: 4...10bar
Plages de mesure
manomè tre
- basse pression: -1...9bar
- haute pression: -1...24bar
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1.000x650x530mm
Poids: env. 60kg
Lxlxh: 1.000x650x530mm
Poids: env. 60kg
Techniques > Thermique > Génie frigorifique et climatique > Composants du génie frigorifique: régulateurs primaires et secondaires
Formations > BTS MS > Systèmes énergétiques et fluidiques
Poids: 60 Kg Delai de livraison estimé : 16 semaines
