Ref: EWTGUCT150
CT 150 Moteur à essence à quatre temps pour CT 159 (Réf. 063.15000)
Riched20 10.0.19041\viewkind4\uc1
d\fs16\lang1036 Le CT 150 fait partie de la série d´ appareils permettant d´ effectuer des essais sur les machines motrices et les machines réceptrices.
En combinaison avec le banc d´ essai CT 159 et l´ unité de freinage et d´ entraînement HM 365, le moteur à essence à quatre temps simple convient parfaitement à l´ enseignement des principes de base du fonctionnement et de la technique de mesure sur moteurs.

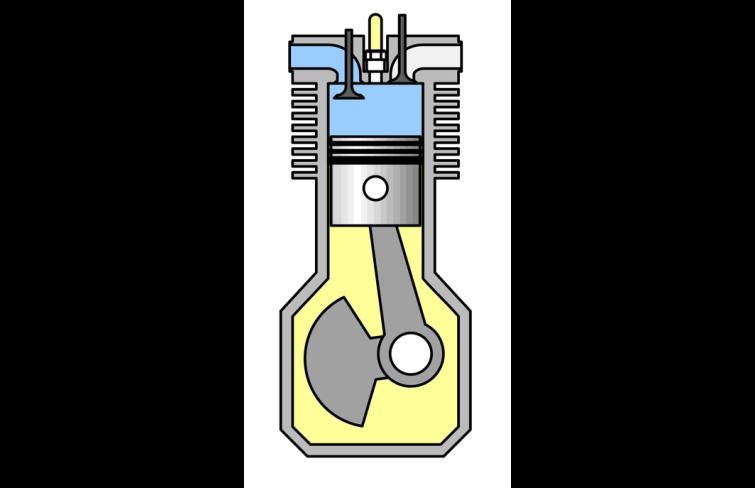

Le moteur utilisé en l´ occurrence est un moteur à essence à quatre temps monocylindre refroidi par air avec formation externe du mélange.
Le moteur est démarré à l´ aide d´ un moteur électrique placé dans le HM 365. Le refroidissement par air s´ effectue à l´ aide d´ aubes placées sur le volant moteur.
Une poulie située sur l´ arbre de sortie permet d´ accoupler l´ unité de charge HM 365. Le moteur renferme un capteur pour mesurer la température des gaz d´échappement.
Le capteur, le rupteur d'allumage et l´ alimentation en carburant sont raccordés au banc d´ essai CT 159.
Les courbes caractéristiques à pleine charge et à charge partielle du moteur sont enregistrées durant les essais.
d\fs16\lang1036 Le CT 150 fait partie de la série d´ appareils permettant d´ effectuer des essais sur les machines motrices et les machines réceptrices.
En combinaison avec le banc d´ essai CT 159 et l´ unité de freinage et d´ entraînement HM 365, le moteur à essence à quatre temps simple convient parfaitement à l´ enseignement des principes de base du fonctionnement et de la technique de mesure sur moteurs.
Le moteur utilisé en l´ occurrence est un moteur à essence à quatre temps monocylindre refroidi par air avec formation externe du mélange.
Le moteur est démarré à l´ aide d´ un moteur électrique placé dans le HM 365. Le refroidissement par air s´ effectue à l´ aide d´ aubes placées sur le volant moteur.
Une poulie située sur l´ arbre de sortie permet d´ accoupler l´ unité de charge HM 365. Le moteur renferme un capteur pour mesurer la température des gaz d´échappement.
Le capteur, le rupteur d'allumage et l´ alimentation en carburant sont raccordés au banc d´ essai CT 159.
Les courbes caractéristiques à pleine charge et à charge partielle du moteur sont enregistrées durant les essais.
Contenu didactique / Essais
En combinaison avec le banc d´ essai CT 159 + unité de charge HM 365
- faire connaissance avec un moteur à essence quatre temps
- enregistrement des courbes de couple et de puissance
- détermination de la consommation de carburant spécifique
- détermination du coefficient de rendement et du coefficient d´ air lambda
- détermination de la perte par frottement du moteur
Les grandes lignes
- Moteur pour le montage dans le banc d´ essai CT 159
- Élément de la série GUNT-FEMLine
Les caracté ristiques techniques
Moteur à essence monocylindre refroidi par air
- puissance débitée: 2,2kW à 3200min -\'b9
- alésage: 62mm
- course: 42mm
Poulie: D=125mm
En combinaison avec le banc d´ essai CT 159 + unité de charge HM 365
- faire connaissance avec un moteur à essence quatre temps
- enregistrement des courbes de couple et de puissance
- détermination de la consommation de carburant spécifique
- détermination du coefficient de rendement et du coefficient d´ air lambda
- détermination de la perte par frottement du moteur
Les grandes lignes
- Moteur pour le montage dans le banc d´ essai CT 159
- Élément de la série GUNT-FEMLine
Les caracté ristiques techniques
Moteur à essence monocylindre refroidi par air
- puissance débitée: 2,2kW à 3200min -\'b9
- alésage: 62mm
- course: 42mm
Poulie: D=125mm
Informations logistiques
Dimensions et poids
Lxlxh: 450x360x380mm
Poids: env. 22kg
Liste de livraison
1 moteur, complet avec tous les raccords et les tuyaux d´ alimentation
1 notice
Nécessaire pour le fonctionnement
évacuation des gaz d´échappement, ventilation
Lxlxh: 450x360x380mm
Poids: env. 22kg
Liste de livraison
1 moteur, complet avec tous les raccords et les tuyaux d´ alimentation
1 notice
Nécessaire pour le fonctionnement
évacuation des gaz d´échappement, ventilation
Poids: 22 Kg Delai de livraison estimé : 16 semaines
