CE 582 Traitement de l'eau Station 2, filtration en profondeur et échange d'ions (Réf. 083.58200)
Avec interface PC USB et logiciel inclus
La filtration en profondeur à l´ aide de filtres à sable et l´é change d´ ions sont des opé rations unitaires importantes du traitement de l´ eau.
Le CE 582 permet de mettre en é vidence ces deux procé dé s.
L´ eau brute est introduite depuis le haut dans un filtre à sable à l´ aide d´ une pompe.
Lorsque l´ eau brute traverse le lit filtrant, les matiè res solides sont retenues.
L´ eau filtré e est é vacué e au niveau de l´ extré mité infé rieure du filtre à sable, puis s´é coule en passant par deux é changeurs d´ ions (é changeur de cations et é changeur d´ anions).
Les ions indé sirables sont alors é changé s contre des ions hydrogè ne ou hydroxyde.
Cela entraî ne l´ adoucissement et la dessalement de l´ eau brute.
Le filtre à sable et les deux é changeurs d´ ions peuvent ê tre utilisé s de maniè re combiné e ou sé paré ment.
Les matiè res solides qui se sont dé posé es dans le filtre à sable entraî nent une augmentation de la perte de charge.
Un rinç age à contre-courant permet de nettoyer le lit filtrant et de ré duire cette perte de pression.
Les é changeurs d´ ions peuvent ê tre ré gé né ré s avec de l´ acide ou de la lessive.
Le filtre à sable est é quipé d´ un dispositif de mesure de la pression diffé rentielle.
Plusieurs points de mesure de la pression sont é galement disposé s le long du lit filtrant.
Les pressions sont transmises au manomè tres à tubes grâ ce à des flexibles et sont indiqué es en hauteur de colonne d´ eau. Les diagrammes de Micheau peuvent ainsi ê tre é tablis.
Le dé bit, la tempé rature, la conductibilité , la pression diffé rentielle et la pression du systè me sont enregistré s.
La vitesse d'é coulement dans le lit filtrant (vitesse de filtration) peut ê tre ajusté e.
Des pré lè vements peuvent ê tre pris à tous les points pertinents.
Il est possible d'utiliser p.ex. du diatomite pour produire l'eau brute.
Un logiciel de contrô le des é tats de fonctionnement et d´ acquisition de donné es est disponible.

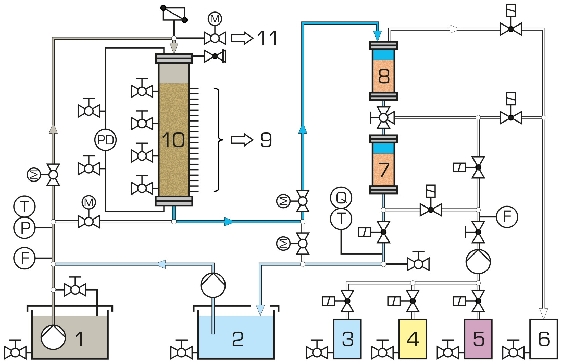

Un sché ma de processus indique en permanence l´é tat de fonctionnement des diffé rents é lé ments et les donné es enregistré es.
Le CE 582 permet de mettre en é vidence ces deux procé dé s.
L´ eau brute est introduite depuis le haut dans un filtre à sable à l´ aide d´ une pompe.
Lorsque l´ eau brute traverse le lit filtrant, les matiè res solides sont retenues.
L´ eau filtré e est é vacué e au niveau de l´ extré mité infé rieure du filtre à sable, puis s´é coule en passant par deux é changeurs d´ ions (é changeur de cations et é changeur d´ anions).
Les ions indé sirables sont alors é changé s contre des ions hydrogè ne ou hydroxyde.
Cela entraî ne l´ adoucissement et la dessalement de l´ eau brute.
Le filtre à sable et les deux é changeurs d´ ions peuvent ê tre utilisé s de maniè re combiné e ou sé paré ment.
Les matiè res solides qui se sont dé posé es dans le filtre à sable entraî nent une augmentation de la perte de charge.
Un rinç age à contre-courant permet de nettoyer le lit filtrant et de ré duire cette perte de pression.
Les é changeurs d´ ions peuvent ê tre ré gé né ré s avec de l´ acide ou de la lessive.
Le filtre à sable est é quipé d´ un dispositif de mesure de la pression diffé rentielle.
Plusieurs points de mesure de la pression sont é galement disposé s le long du lit filtrant.
Les pressions sont transmises au manomè tres à tubes grâ ce à des flexibles et sont indiqué es en hauteur de colonne d´ eau. Les diagrammes de Micheau peuvent ainsi ê tre é tablis.
Le dé bit, la tempé rature, la conductibilité , la pression diffé rentielle et la pression du systè me sont enregistré s.
La vitesse d'é coulement dans le lit filtrant (vitesse de filtration) peut ê tre ajusté e.
Des pré lè vements peuvent ê tre pris à tous les points pertinents.
Il est possible d'utiliser p.ex. du diatomite pour produire l'eau brute.
Un logiciel de contrô le des é tats de fonctionnement et d´ acquisition de donné es est disponible.
Un sché ma de processus indique en permanence l´é tat de fonctionnement des diffé rents é lé ments et les donné es enregistré es.
Contenu didactique / Essais
- apprentissage des procé dé s unitaires de filtration en profondeur et d´é change d´ ions
- observation et dé termination des pertes de pression dans un filtre à sable
- é tablissement des diagrammes de Micheau
- principe du rinç age à contre-courant
- identification des diffé rents modes de fonctionnement des é changeurs de cations et d´ anions
- ré gé né ration des é changeurs d´ ions
Les grandes lignes
- exemple de station de traitement de l´ eau
- filtration en profondeur et é change d´ ions
- rinç age à contre-courant des filtres à sable et ré gé né ration des é changeurs d´ ions
Les caracté ristiques techniques
Pompe d´ eau brute
- dé bit de refoulement max.: 25m^3^/h
- hauteur de refoulement max.: 20m
Pompe de rinç age à contre-courant
- dé bit de refoulement max.: 3m^3^/h
- hauteur de refoulement max.: 37m
Ré servoirs pour l´ eau brute et l´ eau pure
- volume: env. 180L chacun
Plages de mesures
- dé bit (eau brute): 0...1300L/h
- dé bit (ré gé né ration): 2...25L/h
- pression diffé rentielle: -1...1bar
- pression du systè me: 0...4bar
- manomè tres à tubes: 20x 0...1500mmCE
- conductibilité : 0...600µ S/cm
- tempé rature: 0...100º C
- vitesse de filtration: env. 0...70m/h
230V, 50Hz, 1 phase
- apprentissage des procé dé s unitaires de filtration en profondeur et d´é change d´ ions
- observation et dé termination des pertes de pression dans un filtre à sable
- é tablissement des diagrammes de Micheau
- principe du rinç age à contre-courant
- identification des diffé rents modes de fonctionnement des é changeurs de cations et d´ anions
- ré gé né ration des é changeurs d´ ions
Les grandes lignes
- exemple de station de traitement de l´ eau
- filtration en profondeur et é change d´ ions
- rinç age à contre-courant des filtres à sable et ré gé né ration des é changeurs d´ ions
Les caracté ristiques techniques
Pompe d´ eau brute
- dé bit de refoulement max.: 25m^3^/h
- hauteur de refoulement max.: 20m
Pompe de rinç age à contre-courant
- dé bit de refoulement max.: 3m^3^/h
- hauteur de refoulement max.: 37m
Ré servoirs pour l´ eau brute et l´ eau pure
- volume: env. 180L chacun
Plages de mesures
- dé bit (eau brute): 0...1300L/h
- dé bit (ré gé né ration): 2...25L/h
- pression diffé rentielle: -1...1bar
- pression du systè me: 0...4bar
- manomè tres à tubes: 20x 0...1500mmCE
- conductibilité : 0...600µ S/cm
- tempé rature: 0...100º C
- vitesse de filtration: env. 0...70m/h
230V, 50Hz, 1 phase
Informations logistiques
Dimensions et poids
Lxlxh: 1550x920x2200mm (banc d´ essai)
Lxlxh: 1400x800x1150mm (unité d´ alimentation)
Lxlxh: 750x640x1840mm (tableau des manomè tres)
Poids total: env. 440kg
Né cessaire au fonctionnement
Lessive de soude, acide chlorhydrique, eau distillé e
PC avec Windows
Lxlxh: 1550x920x2200mm (banc d´ essai)
Lxlxh: 1400x800x1150mm (unité d´ alimentation)
Lxlxh: 750x640x1840mm (tableau des manomè tres)
Poids total: env. 440kg
Né cessaire au fonctionnement
Lessive de soude, acide chlorhydrique, eau distillé e
PC avec Windows
